Visualizza ingrandito

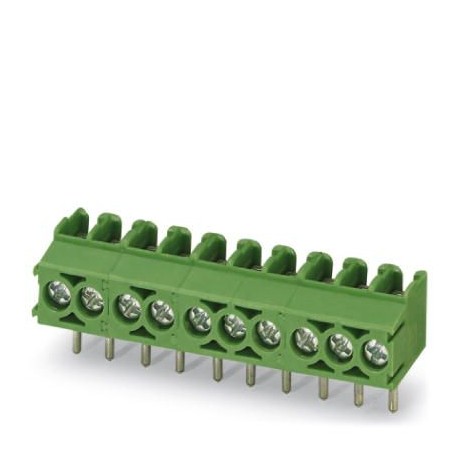

PT 1,5/ 3-3,5-V 1984772 PHOENIX CONTACT Morsetto per circuiti stampati
PT 1,5/ 3-3,5-V
1984772
PHOENIX_CONTACT
250
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1984772 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AACAAA - |
| Quantità di ordinazione minima | 250 PZ |
| Pagina catalogo | Pagina 419 (C_1_2013) |
| GTIN | 4017918946326 |
| Peso per pezzo (confezione esclusa) | 1,372 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 9,15 mm |
|---|---|
| Passo | 3,5 mm |
| Misura a | 7 mm |
| Larghezza [ w ] | 10,5 mm |
| Altezza di montaggio | 7,55 mm |
| Altezza [ h ] | 12,05 mm |
| Lunghezza pin [P] | 4,5 mm |
| Distanza codoli | 3,5 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | PT 1,5/..-V |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 17,5 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 17,5 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 5 mm |
| N. poli | 3 |
| Filettatura | M2 |
| Coppia min. | 0,22 Nm |
| Coppia max. | 0,25 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,34 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1984772-PT 1,5/ 3-3,5-V | 167 Kbytes |
|
