PHOENIX_CONTACTConnettori PCBPLH 5/ 7-7,5-ZF 1792151 PHOENIX CONTACT Morsetto per circuiti stampati

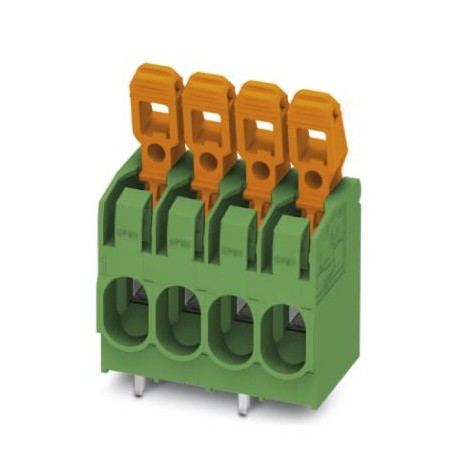

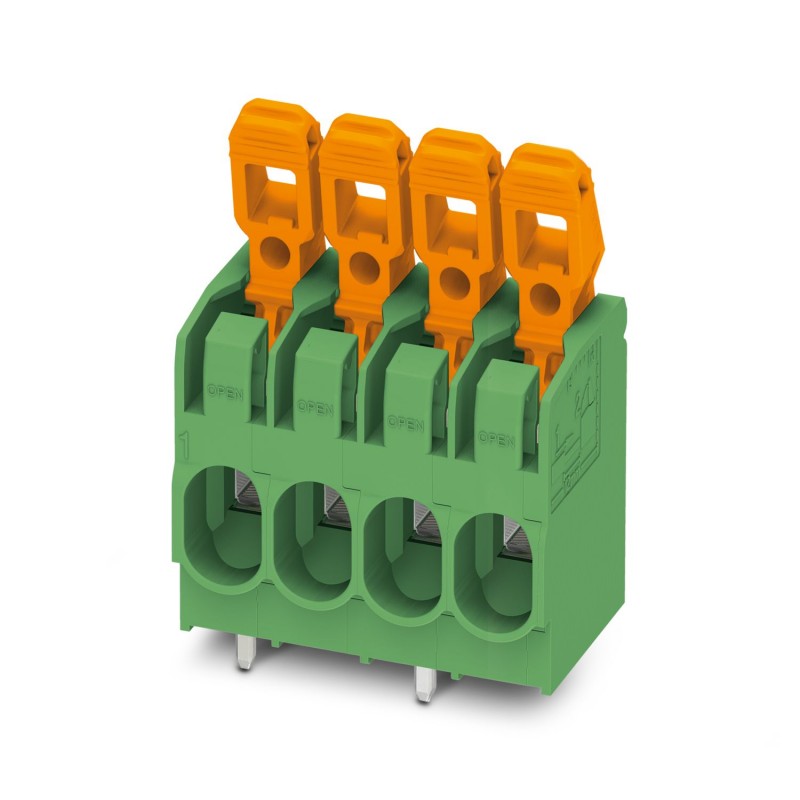

PHOENIX_CONTACT PLH 5/ 7-7,5-ZF 1792151 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLH 5/ 7-7,5-ZF 1792151 PHOENIX CONTACT Morsetto per circuiti stampati

Riferimento: PLH 5/ 7-7,5-ZF

Codice: 1792151

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 41 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 6 mm², Numero di potenziali: 7, Numero di file: 1, Numero di poli per fila: 7, Famiglia articoli: PLH 5/, passo: 7,5 mm, Tipo di collegamento: Collegamento a molla a pressione, Montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0°, colore: verde, Disposizione dei perni: Disposizione dei perni a doppia linearità, Lunghezza dei perni [P]: 3,6 mm, Tipo di imballaggio: in scatola
Morsetto per circuito stampato, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, sezione nominale: 6 mm2, numero di potenziali: 7, numero di file: 1, numero di poli per fila: 7, famiglia di articoli: PLH 5/, passo: 7,5 mm, tipo di collegamento: Collegamento a molla Push Lock, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0 °, colore: verde, disposizione dei pin: pin a zigzag M, lunghezza dei pin [P]: 3,6 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1792151
Pezzi/conf.25 PZ
Sales keyAABCAA -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 471 (C_1_2013)
GTIN4046356610711
Peso per pezzo (confezione esclusa)29,070 g
Numero tariffa doganale85369010
Paese di origineSK (Slovacchia)

Dimensioni

Lunghezza [ l ]22,7 mm
Passo7,5 mm
Misura a45 mm
Larghezza [ w ]53,5 mm
Altezza di montaggio24,1 mm
Altezza [ h ]27,7 mm
Lunghezza pin [P]3,6 mm
Distanza codoli12,5 mm
Diametro foro2 mm

Generalità

Famiglia articoloPLH 5/
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)8 kV
Tensione impulsiva di dimensionamento (III/2)8 kV
Tensione impulsiva di dimensionamento (II/2)6 kV
Tensione di dimensionamento (III/3)1000 V
Tensione di dimensionamento (III/2)1000 V
Tensione di dimensionamento (II/2)1000 V
Corrente nominale IN41 A
Sezione nominale6 mm²
Materiale isolantePA
Superficie pin di saldatura
Classe di combustibilità a norma UL 94V0
Lunghezza di spelatura12 mm
N. poli7

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.6 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,2 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.6 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,2 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.6 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.10
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²

Normative e prescrizioni

Attacco a normaCUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1792151-PLH 5/ 7-7,5-ZF
208 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
