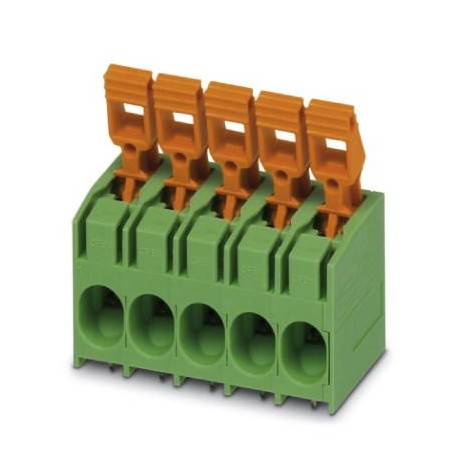

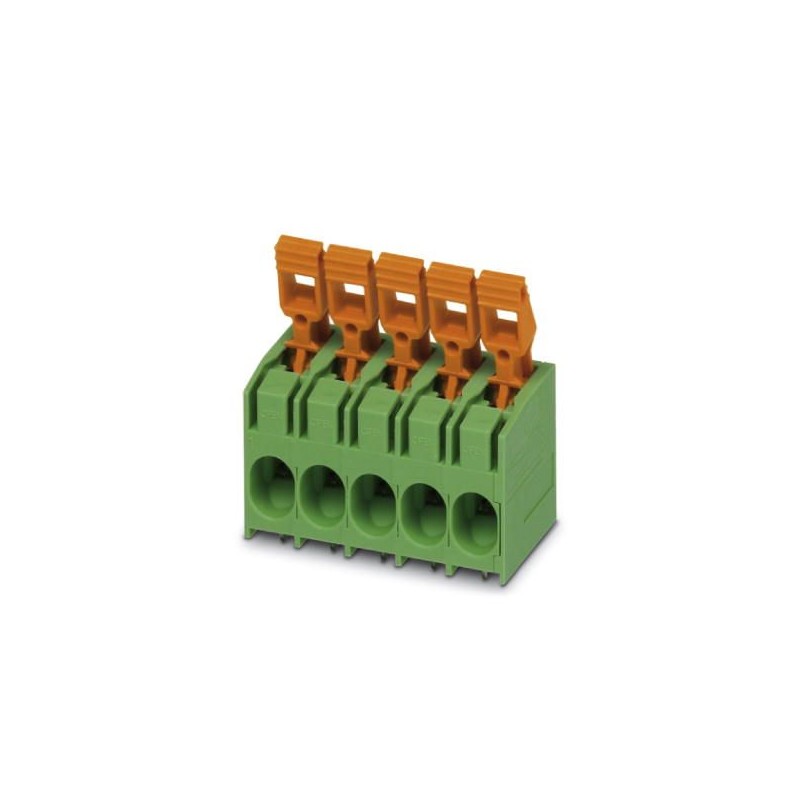

PLH 16/ 2-10 1770393 PHOENIX CONTACT Morsetto per circuiti stampati
PLH 16/ 2-10
1770393
PHOENIX_CONTACT
25
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 16 mm², Numero di potenziali: 2, Numero di file: 1, Numero di poli per fila: 2, Famiglia articoli: PLH 16/, passo: 10 mm, Tipo di collegamento: Collegamento a scatto a molla, Montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0°, colore: verde, Disposizione dei perni: Doppia disposizione dei perni lineari, Lunghezza dei perni [P]: 4,5 mm, Tipo di imballaggio: in scatola
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1770393 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABEAA - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 473 (C_1_2013) |
| GTIN | 4046356458276 |
| Peso per pezzo (confezione esclusa) | 16,554 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | SK (Slovacchia) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | PLH 16/ |
| Passo | 10 mm |
| N. poli | 2 |
| Collegamento | Connessione a molla Push-Lock |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,75 mm² ... 16 mm² |
|---|---|
| Sezione conduttore flessibile | 0,75 mm² ... 25 mm² |
| Sezione del conduttore AWG / kcmil | 18 ... 4 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,75 mm² ... 16 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,75 mm² ... 10 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,75 mm² ... 4 mm² |
| Lunghezza del tratto da spelare | 18 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (10 - 16 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (10 - 16 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 30,5 mm |
| Larghezza [ w ] | 21,4 mm |
| Altezza [ h ] | 33,5 mm |
| Passo | 10 mm |
| Altezza (senza pin di saldatura) | 29 mm |
| Lunghezza pin [P] | 4,5 mm |
| Distanza codoli | 12,5 mm |
| Dimensioni dei codoli | 1,2 x 1,2 mm |
| Misura a | 10 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C (In funzione della curva di derating/carico di corrente ammesso) |
Attacco e metodi di collegamento
| Risultato della prova | Controllo superato |
|---|---|
| Prova - collegamento e scollegamento ripetuto | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Controllo superato | |
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,75 mm² / rigido / > 30 N |
| 0,75 mm² / flessibile / > 30 N | |
| 16 mm² / semirigido / > 100 N | |
| 16 mm² / flessibile / > 100 N | |
| 10 mm² / flessibile con capocorda / > 90 N |
Controlli elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione di isolamento di nominale (III/3) | 400 V |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione di isolamento di nominale (II/2) | 800 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1770393-PLH 16/ 2-10 | 202 Kbytes |
|
