MKDSV 5/ 2-6,35
1710056
PHOENIX_CONTACT
50
Morsetto per circuiti stampati

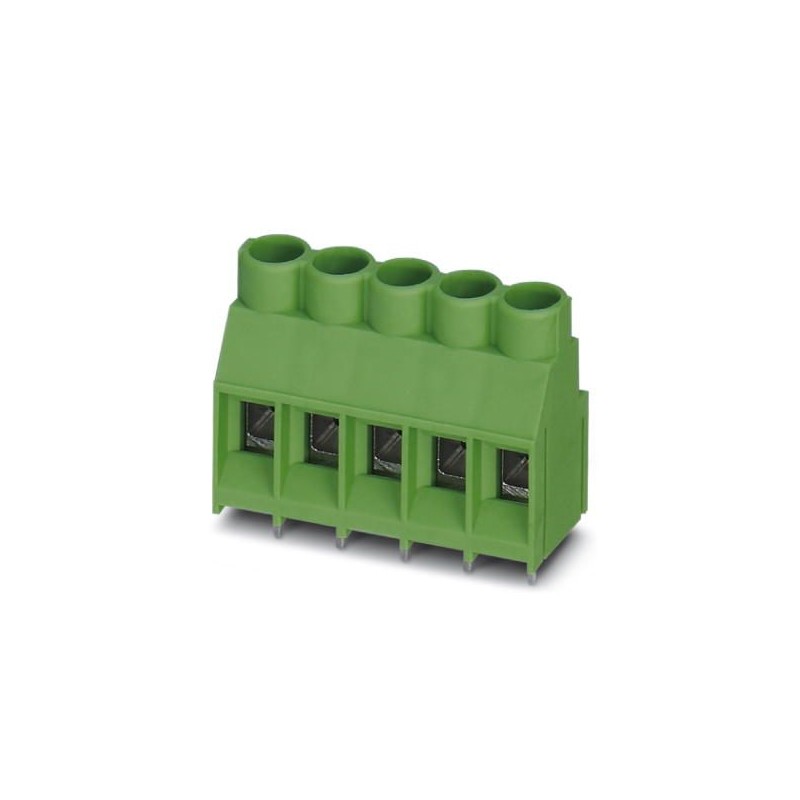

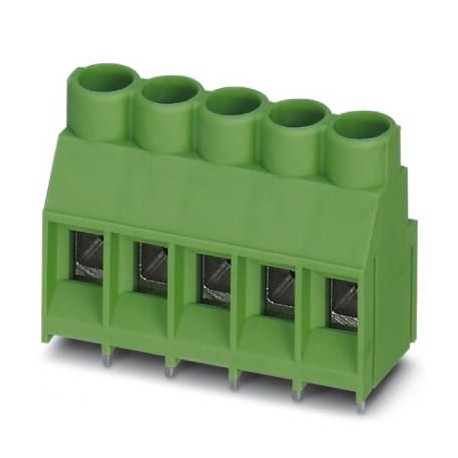

Terminale per circuito stampato, corrente nominale: 32 A, tensione di dimensionamento (III/2): 630 V, sezione nominale: 4 mm², Numero potenziali: 2, Numero file: 1, Numero di poli per fila: 2, Famiglia articolo: MKDSV 5, Passo: 6,35 mm, Tipo di connessione: Connessione a vite con capsula di trazione, Montaggio: Saldatura ad onda, Direzione di connessione del circuito stampato/conduttore stampato: 0°, colore: verde, Disposizione dei pin: Disposizione lineare dei pin, Lunghezza del perno [P]: 5,1 mm, tipo di imballaggio: confezione in scatola. L'articolo può essere allineato con diversi numeri di poli!
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1710056 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | AABBAA - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 443 (C_1_2013) |
GTIN | 4017918241537 |
Peso per pezzo (confezione esclusa) | 5,710 g |
Numero tariffa doganale | 85369010 |
Paese di origine | PL (Polonia) |
Abbreviazione | Morsetto per circuiti stampati |
---|---|
Famiglia articolo | MKDSV 5 |
Passo | 6,35 mm |
N. poli | 2 |
Collegamento | Connessione a vite con gabbia |
Testa della vite del tipo di apparecchio | fessura longitudinale (L) |
Filettatura | M3 |
Tipo di montaggio | Saldatura ad onde |
Layout pin | Pinning lineare |
Numero di piani | 1 |
Numero collegamenti | 2 |
Numero dei potenziali | 2 |
Corrente di dimensionamento | 32 A |
---|---|
Tensione di isolamento di nominale (III/2) | 630 V |
Tensione impulsiva di dimensionamento (III/2) | 6 kV |
Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
---|---|
Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
Sezione del conduttore AWG / kcmil | 24 ... 10 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 4 mm² |
Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 4 mm² |
2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 0,75 mm² |
2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 2,5 mm² |
Lunghezza del tratto da spelare | 8 mm |
Coppia di serraggio | 0,5 Nm |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | zincatura a caldo |
Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiale isolante | I |
CTI secondo IEC 60112 | 600 |
Classe di combustibilità a norma UL 94 | V0 |
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Disegno quotato | |
---|---|
Lunghezza [ l ] | 12,5 mm |
Larghezza [ w ] | 12,7 mm |
Altezza [ h ] | 26,6 mm |
Passo | 6,35 mm |
Altezza (senza pin di saldatura) | 21,5 mm |
Lunghezza pin [P] | 5,1 mm |
Dimensioni dei codoli | 0,9 x 0,9 mm |
Misura a | 6,35 mm |
Tipo di nota | Nota per l'utilizzo |
---|---|
Nota | Per la sicurezza del collegamento bisogna rispettare sempre una coppia di serraggio predefinita. In particolare nel caso dei morsetti a due e a tre poli per circuiti stampati la singola punta di saldatura per contatto potrebbe non bloccarli. Per questo motivo i morsetti devono essere rinforzati al momento del collegamento (fissati a mano, rinforzo sulla custodia). |
Processo | Saldatura a onde |
---|---|
Specifica di prova | a norma IEC 61760-1:2006-04 |
a norma IEC 60068-2-54:2006-04 |
Corrente di dimensionamento | 32 A |
---|---|
Tensione di isolamento di nominale (III/2) | 630 V |
Tensione impulsiva di dimensionamento (III/2) | 6 kV |
Gruppo materiale isolante | I |
---|---|
Tensione | 500 V |
Tensione di isolamento di nominale (III/3) | 500 V |
Tensione di isolamento di nominale (III/2) | 630 V |
Tensione di isolamento di nominale (II/2) | 1000 V |
Tensione impulsiva di dimensionamento (III/3) | 6 kV |
Tensione impulsiva di dimensionamento (III/2) | 6 kV |
Tensione impulsiva di dimensionamento (II/2) | 6 kV |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes | |
PHOENIX CONTACT-1710056-MKDSV 5/ 2-6,35 | 150 Kbytes |
