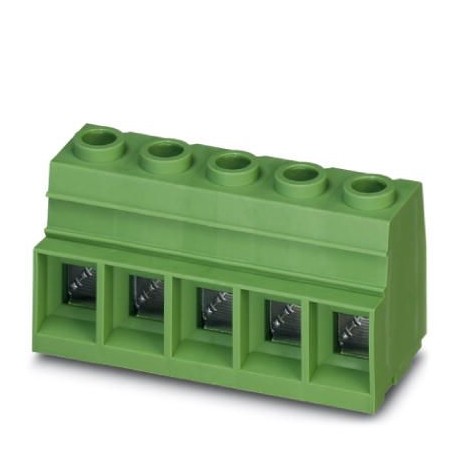

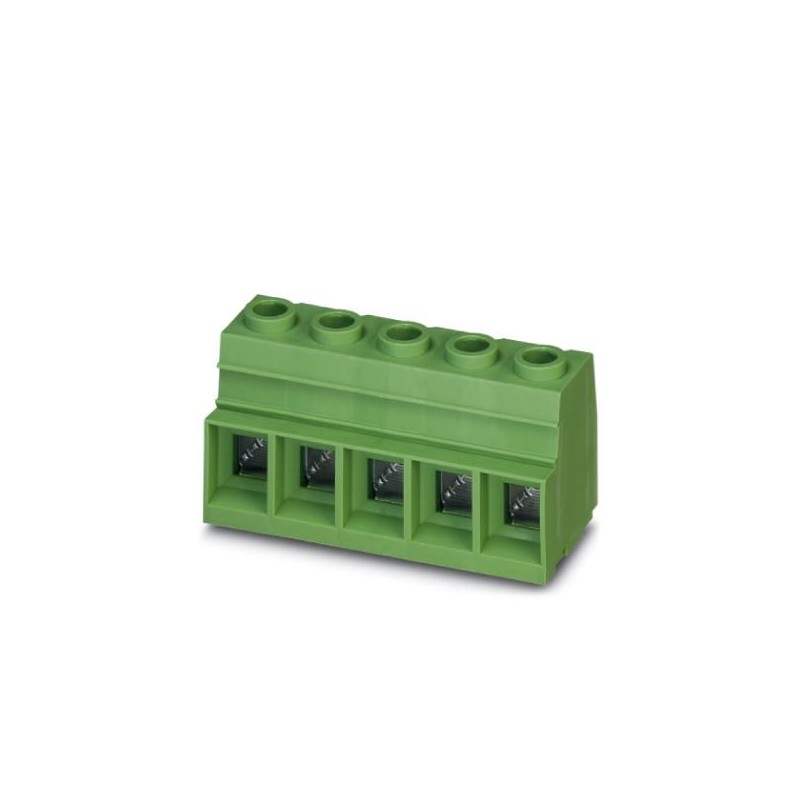

MKDSP 25/ 7-15,00
1932630
PHOENIX_CONTACT
10
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1932630 |
---|---|
Pezzi/conf. | 25 PZ |
Sales key | AABFAA - |
Quantità di ordinazione minima | 25 PZ |
Pagina catalogo | Pagina 455 (C_1_2013) |
GTIN | 4017918902131 |
Peso per pezzo (confezione esclusa) | 152,160 g |
Numero tariffa doganale | 85369010 |
Paese di origine | BG (Bulgaria) |
Lunghezza [ l ] | 31 mm |
---|---|
Passo | 15 mm |
Misura a | 90 mm |
Larghezza [ w ] | 105 mm |
Altezza di montaggio | 39 mm |
Altezza [ h ] | 43,5 mm |
Lunghezza pin [P] | 4,5 mm |
Diametro foro | 1,6 mm |
Famiglia articolo | MKDSP 25 |
---|---|
Gruppo materiale isolante | I |
Tensione impulsiva di dimensionamento (III/3) | 8 kV |
Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Tensione di dimensionamento (III/3) | 1000 V |
Tensione di dimensionamento (III/2) | 1000 V |
Tensione di dimensionamento (II/2) | 1000 V |
Attacco a norma | EN-VDE |
Corrente nominale IN | 125 A |
Sezione nominale | 35 mm² |
Corrente di carico massima | 125 A |
Materiale isolante | PA |
Superficie pin di saldatura | |
Classe di combustibilità a norma UL 94 | V0 |
Calibro a tampone | B7 |
Lunghezza di spelatura | 18 mm |
N. poli | 7 |
Filettatura | M5 |
Coppia min. | 2,5 Nm |
Coppia max. | 4,5 Nm |
Nota | Con ≤ 25 mm² la coppia di serraggio è di 2,5 mm²; con > 25 mm², di 4,5 Nm |
Sezione conduttore rigido min. | 0,5 mm² |
---|---|
Sezione conduttore rigido max. | 35 mm² |
Sezione conduttore flessibile min. | 0,5 mm² |
Sezione conduttore flessibile max. | 35 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
Sezione trasversale conduttore AWG min. | 20 |
Sezione trasversale conduttore AWG max. | 2 |
2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
2 conduttori stesso diametro, rigidi max. | 6 mm² |
2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
2 conduttori stesso diametro, flessibili max. | 6 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 16 mm² |
Sezione-coppia di serraggio-forma del cavo | Sezione delle linee:35 mm²; Coppia di serraggio:4,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) |
---|---|
Sezione delle linee:25 mm²; Coppia di serraggio:2,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) | |
Sezione delle linee:16 mm²; Coppia di serraggio:2,5 Nm; Forma del cavo:circolare, rigido, classe 1(re) | |
Specifica di prova | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
Nota per la preparazione dei conduttori | Per garantire un contatto sicuro e duraturo del conduttore in alluminio, si raccomanda di osservare le seguenti misure: eliminare lo strato di ossido sull'estremità del conduttore con una lama e immergere immediatamente l'estremità in vaselina (né acida, né alcalina, cioè neutra). Ripetere tale procedura ad ogni nuovo collegamento. |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
