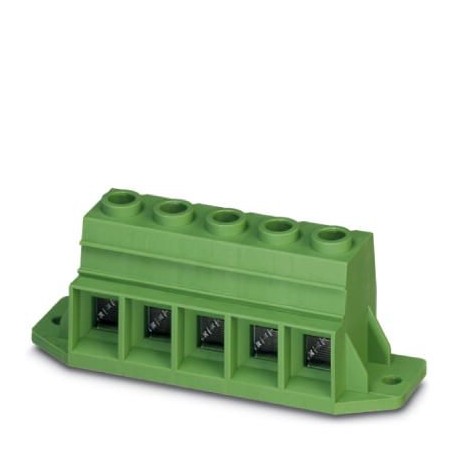

MKDSP 25/ 2-15,00-F
1932494
PHOENIX_CONTACT
25
Morsetto per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1932494 |
---|---|
Pezzi/conf. | 25 PZ |
Sales key | AABFAA - |
Quantità di ordinazione minima | 25 PZ |
Pagina catalogo | Pagina 455 (C_1_2013) |
GTIN | 4017918902025 |
Peso per pezzo (confezione esclusa) | 45,760 g |
Numero tariffa doganale | 85369010 |
Paese di origine | BG (Bulgaria) |
Abbreviazione | Morsetto per circuiti stampati |
---|---|
Famiglia articolo | MKDSP 25/..-F |
Passo | 15 mm |
N. poli | 2 |
Collegamento | Connessione a vite con gabbia |
Testa della vite del tipo di apparecchio | Philipps Recess con fessura longitudinale (H1L) |
Filettatura | M5 |
Tipo di montaggio | Saldatura ad onde |
Layout pin | Pinning lineare |
Bloccaggio | sì |
Numero di piani | 1 |
Numero collegamenti | 2 |
Numero dei potenziali | 2 |
Corrente di dimensionamento | 125 A |
---|---|
Tensione di isolamento di nominale (III/2) | 1000 V |
Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Sezione conduttore rigida | 0,5 mm² ... 35 mm² |
---|---|
Sezione conduttore flessibile | 0,5 mm² ... 35 mm² |
Sezione del conduttore AWG / kcmil | 20 ... 2 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 1 mm² ... 35 mm² |
Sezione conduttore flessibile con capocorda montato e collare di isolamento | 1,5 mm² ... 35 mm² |
2 conduttori di sezione identica rigidi | 0,5 mm² ... 6 mm² |
2 conduttori di sezione identica flessibili | 0,5 mm² ... 6 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,5 mm² ... 4 mm² |
2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 16 mm² |
Lunghezza del tratto da spelare | 18 mm |
Coppia di serraggio | 2,5 Nm ... 4,5 Nm |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | galvanizzato |
Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiale isolante | I |
CTI secondo IEC 60112 | 600 |
Classe di combustibilità a norma UL 94 | V0 |
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Disegno quotato | |
---|---|
Lunghezza [ l ] | 31 mm |
Larghezza [ w ] | 60 mm |
Altezza [ h ] | 43,5 mm |
Passo | 15 mm |
Altezza (senza pin di saldatura) | 39 mm |
Lunghezza pin [P] | 4,5 mm |
Distanza codoli | 12,5 mm |
Dimensioni dei codoli | 1,2 x 1,2 mm |
Misura a | 15 mm |
Confezione | confezionato nel cartone |
---|---|
25 | |
Denominazioni confezioni | Pezzi |
Tipo di confezionamento | Cartone |
Stato di consegna | Spazio per l'installazione aperto |
Processo | Saldatura a onde |
---|---|
Specifica di prova | a norma IEC 61760-1:2006-04 |
a norma IEC 60068-2-54:2006-04 |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C (In funzione della curva di derating/carico di corrente ammesso) |
Corrente di dimensionamento | 125 A |
---|---|
Tensione di isolamento di nominale (III/2) | 1000 V |
Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Gruppo materiale isolante | I |
---|---|
Tensione di isolamento di nominale (III/3) | 1000 V |
Tensione di isolamento di nominale (III/2) | 1000 V |
Tensione di isolamento di nominale (II/2) | 1000 V |
Tensione impulsiva di dimensionamento (III/3) | 8 kV |
Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Tensione impulsiva di dimensionamento (II/2) | 8 kV |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
