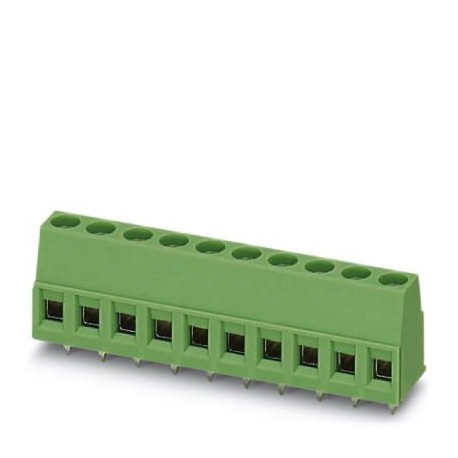

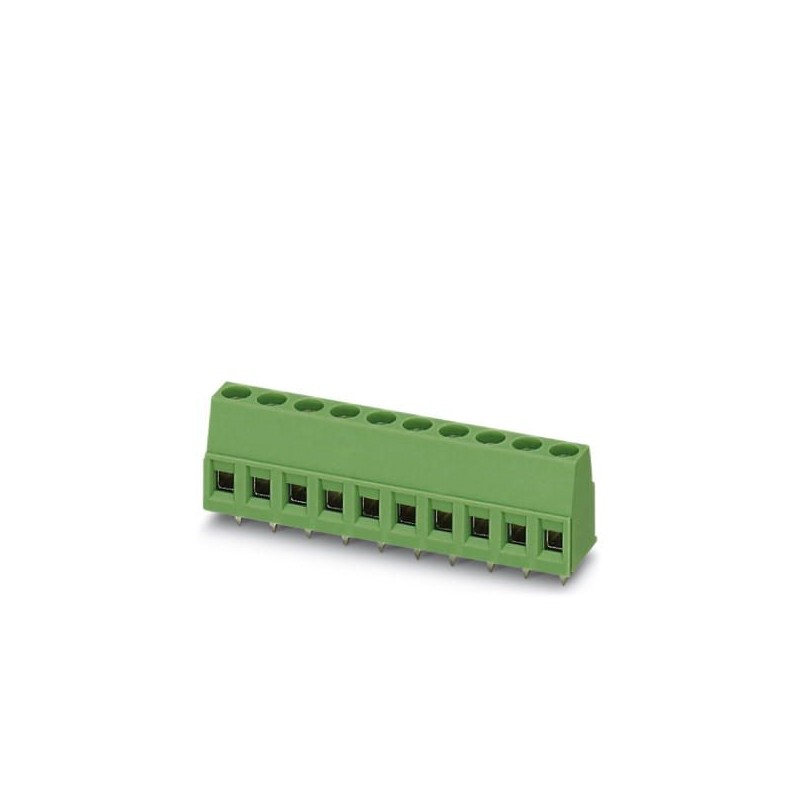

MKDSP 1,5/11 1730104 PHOENIX CONTACT Morsetto per circuiti stampati
MKDSP 1,5/11
1730104
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², Numero di potenziali: 11, Numero di file: 1, Numero di poli per fila: 11, Famiglia articoli: MKDSP 1,5, passo:5 mm, Tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: Saldatura ad onda, Direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, Disposizione dei pin: Disposizione dei pin lineare, Lunghezza dei pin [P]:3,5 mm, Tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1730104 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAABEA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 95 (C_1_2013) |
| GTIN | 4017918026202 |
| Peso per pezzo (confezione esclusa) | 15,102 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 11,15 mm |
|---|---|
| Passo | 5 mm |
| Misura a | 50 mm |
| Larghezza [ w ] | 55 mm |
| Altezza di montaggio | 13,8 mm |
| Altezza [ h ] | 17,3 mm |
| Lunghezza pin [P] | 3,5 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | MKDSP 1,5 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 17,5 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 22 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A1 |
| Lunghezza di spelatura | 7 mm |
| N. poli | 11 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 14 |
| 2 conduttori stesso diametro, rigidi min. | 0,14 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,14 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1730104-MKDSP 1,5/11 | 154 Kbytes |
|
