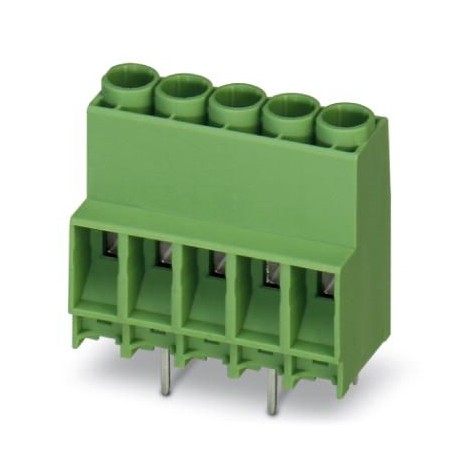

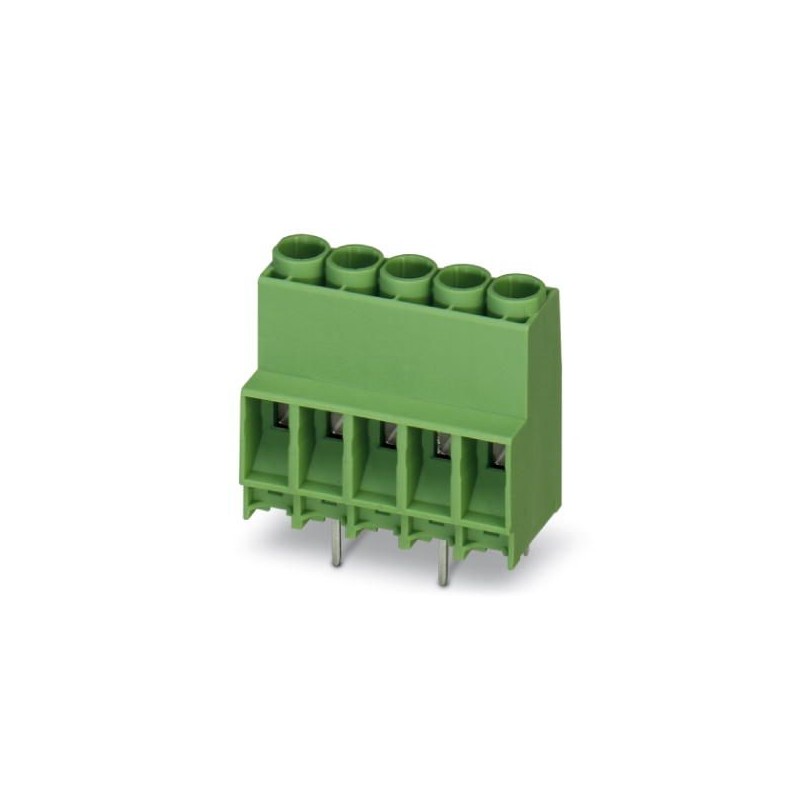

MKDS 5N HV/ 5-ZB-6,35 1777574 PHOENIX CONTACT Morsetto per circuiti stampati
MKDS 5N HV/ 5-ZB-6,35
1777574
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, sezione nominale: 4 mm², numero di potenziali: 5, numero di file: 1, numero di poli per fila: 5, famiglia di articoli: MKDS 5 N HV, passo: 6,35 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: pin a zig-zag W, lunghezza dei pin [P]: 5 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1777574 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 445 (C_1_2013) |
| GTIN | 4046356522359 |
| Peso per pezzo (confezione esclusa) | 16,186 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 15,85 mm |
|---|---|
| Passo | 6,35 mm |
| Misura a | 25,4 mm |
| Larghezza [ w ] | 31,75 mm |
| Altezza di montaggio | 27 mm |
| Altezza [ h ] | 27 mm |
| Lunghezza pin [P] | 5 mm |
| Distanza codoli | 9 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | MKDS 5 N HV |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 800 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 41 A |
| Sezione nominale | 4 mm² |
| Corrente di carico massima | 41 A (con una sezione conduttore di 6 mm²) |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 8 mm |
| N. poli | 5 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 32 mm |
| numero di collegamenti elettrici (EF008252) | 5 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 6.35 mm |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
