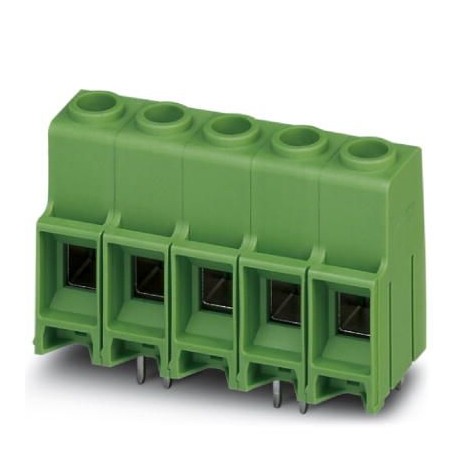

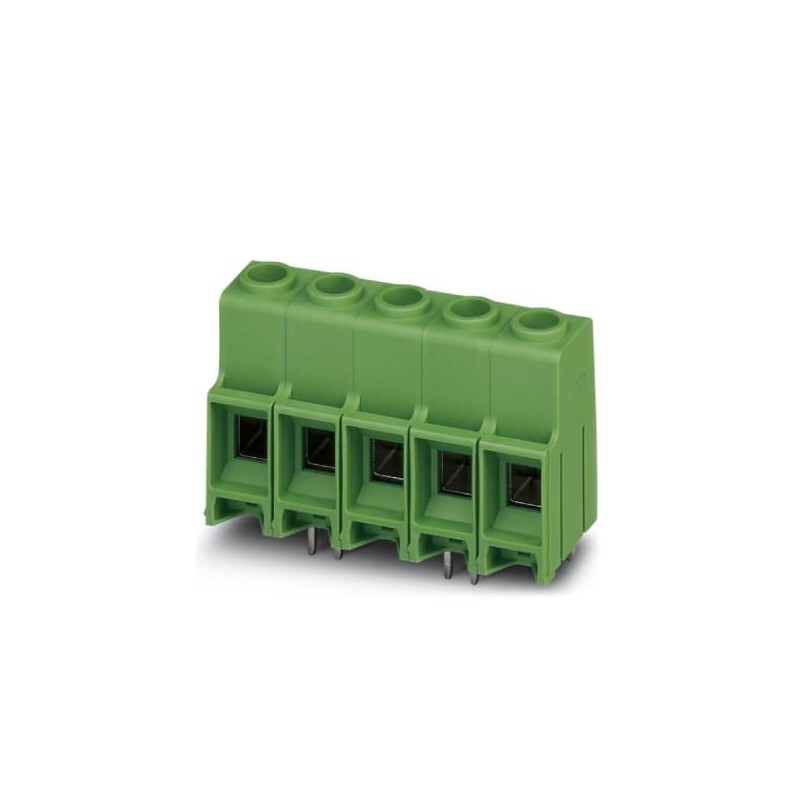

MKDS 10 HV/ 2-ZB-10,16 1709681 PHOENIX CONTACT Morsetto per circuiti stampati
MKDS 10 HV/ 2-ZB-10,16
1709681
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, sezione nominale: 16 mm², numero di potenziali: 2, numero di file: 1, numero di poli per fila: 2, famiglia articoli: MKDS 10 HV, passo: 10,16 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: pin a zigzag W, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1709681 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABDAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 453 (C_1_2013) |
| GTIN | 4046356073769 |
| Peso per pezzo (confezione esclusa) | 16,730 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | MKDS 10 HV |
| Passo | 10,16 mm |
| N. poli | 2 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | fessura longitudinale (L) |
| Filettatura | M4 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Pinning a zigzag W |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
|---|---|
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione del conduttore AWG / kcmil | 20 ... 6 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,5 mm² ... 16 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 6 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 6 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 1,2 Nm ... 1,5 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 18,7 mm |
| Larghezza [ w ] | 20,32 mm |
| Altezza [ h ] | 35,8 mm |
| Passo | 10,16 mm |
| Altezza (senza pin di saldatura) | 30,8 mm |
| Lunghezza pin [P] | 5 mm |
| Dimensioni dei codoli | 1 x 0,9 mm |
| Misura a | 10,16 mm |
Istruzioni di lavorazione
| Processo | Saldatura a onde |
|---|---|
| Specifica di prova | a norma IEC 61760-1:2006-04 |
| a norma IEC 60068-2-54:2006-04 |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di collegamento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Risultato della prova | Controllo superato |
| Prova di integrità e stabilità dei conduttori | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,5 mm² / rigido / flessibile / > 20 N |
| 10 mm² / flessibile / > 90 N | |
| 16 mm² / rigido / > 100 N |
Controlli elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione | 800 V |
| Tensione di isolamento di nominale (III/3) | 800 V |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Prova vibrazioni
| Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi e acqua | Controllo superato DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Risultato della prova | Controllo superato |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi
| Risultato della prova | Controllo superato |
|---|---|
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 35.8 mm |
| numero di collegamenti elettrici (EF008252) | 2 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.5 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1709681-MKDS 10 HV/ 2-ZB-10,16 | 168 Kbytes |
|
