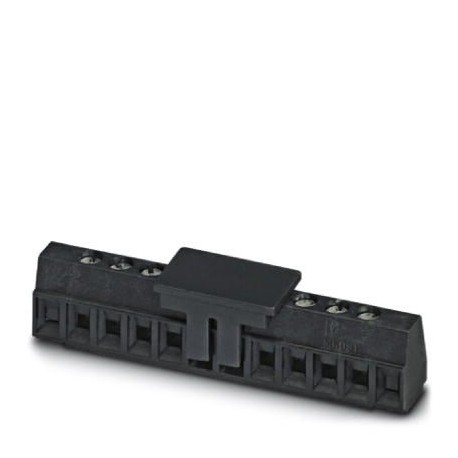

MKDS 1/ 2-3,81 SMD BK 1727230 PHOENIX CONTACT Morsetto per circuiti stampati
MKDS 1/ 2-3,81 SMD BK
1727230
PHOENIX_CONTACT
35
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 8 A, tensione nominale (III/2): 160 V, sezione nominale: 1 mm², numero di potenziali: 2, numero di file: 1, numero di poli per fila: 2, famiglia di articoli: MKDS 1/.. -SMD, passo: 3,81 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: L Scanalatura longitudinale, montaggio: saldatura SMD, direzione di collegamento conduttore/circuito stampato: 0 °, colore: nero, disposizione dei pin: disposizione lineare dei pin, numero di pin a saldare per potenziale: 1, tipo di imballaggio: caricatore di barre
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1727230 |
|---|---|
| Pezzi/conf. | 35 PZ |
| Sales key | AAABCA - |
| Quantità di ordinazione minima | 35 PZ |
| Pagina catalogo | Pagina 82 (C_1_2013) |
| GTIN | 4017918025601 |
| Peso per pezzo (confezione esclusa) | 3,354 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | MKDS 1/..-SMD |
| Passo | 3,81 mm |
| N. poli | 2 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | fessura longitudinale |
| Filettatura | M2 |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 8 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,14 mm² ... 1 mm² |
| Sezione del conduttore AWG / kcmil | 26 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 0,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 0,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,14 mm² ... 0,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,14 mm² ... 0,2 mm² |
| Lunghezza del tratto da spelare | 5 mm |
| Coppia di serraggio | 0,22 Nm ... 0,25 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 7,3 mm |
| Larghezza [ w ] | 7,61 mm |
| Altezza [ h ] | 9,2 mm |
| Passo | 3,81 mm |
| Altezza (senza pin di saldatura) | 9,2 mm |
| Misura a | 3,81 mm |
Informazioni generali sul prodotto
| Tipo di nota | Nota per l'utilizzo |
|---|---|
| Nota | Gli ausili di equipaggiamento sporgono oltre i componenti. Il layout del circuito stampato deve essere progettato su un equipaggiamento esente da collisioni. |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C (in base alla curva di derating) |
Controlli elettrici
| Corrente di dimensionamento | 8 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | IIIa |
|---|---|
| Tensione di isolamento di nominale (III/3) | 160 V |
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione di isolamento di nominale (II/2) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 9.2 mm |
| numero di collegamenti elettrici (EF008252) | 2 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1727230-MKDS 1/ 2-3,81 SMD BK | 142 Kbytes |
|
