PHOENIX_CONTACTConnettori PCBKDSP 4 1780536 PHOENIX CONTACT Morsetto per circuiti stampati

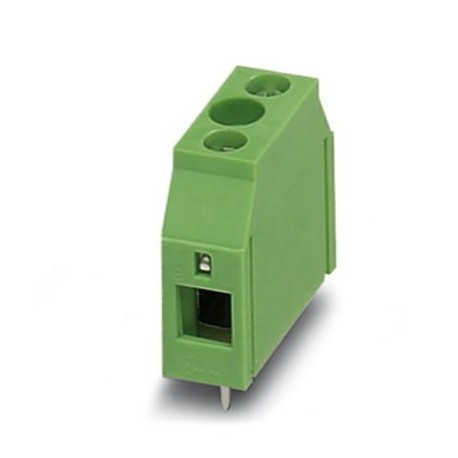

PHOENIX_CONTACT KDSP 4 1780536 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

KDSP 4 1780536 PHOENIX CONTACT Morsetto per circuiti stampati

Riferimento: KDSP 4

Codice: 1780536

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 41 A, tensione nominale (III/2): 320 V, sezione nominale: 4 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: KDSP 4, passo: 7,5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di imballaggio: in scatola. L'articolo può essere allineato con diversi numeri di poli!

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1780536
Pezzi/conf.50 PZ
Sales keyAABBAA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 127 (C_1_2013)
GTIN4017918040925
Peso per pezzo (confezione esclusa)5,285 g
Numero tariffa doganale85369010
Paese di originePL (Polonia)

Dimensioni

Lunghezza [ l ]20,6 mm
Passo7,5 mm
Larghezza [ w ]7,5 mm
Altezza di montaggio18 mm
Altezza [ h ]23 mm
Lunghezza pin [P]5 mm
Diametro foro1,3 mm

Generalità

Famiglia articoloKDSP 4
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)320 V
Tensione di dimensionamento (III/2)320 V
Tensione di dimensionamento (II/2)630 V
Attacco a normaEN-VDE
Corrente nominale IN41 A
Sezione nominale4 mm²
Corrente di carico massima41 A (con una sezione conduttore di 6 mm²)
Materiale isolantePA
Superficie pin di saldatura
Classe di combustibilità a norma UL 94V0
Calibro a tamponeA3
Lunghezza di spelatura8 mm
N. poli1
FilettaturaM3
Coppia min.0,6 Nm
Coppia max.0,8 Nm

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.4 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.4 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.10
2 conduttori stesso diametro, rigidi min.0,2 mm²
2 conduttori stesso diametro, rigidi max.1,5 mm²
2 conduttori stesso diametro, flessibili min.0,2 mm²
2 conduttori stesso diametro, flessibili max.1 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,25 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.1 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²

Normative e prescrizioni

Attacco a normaEN-VDE
CSA
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1780536 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica23 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica2
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica7.5 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica41 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica320 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1780536-KDSP 4
146 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
