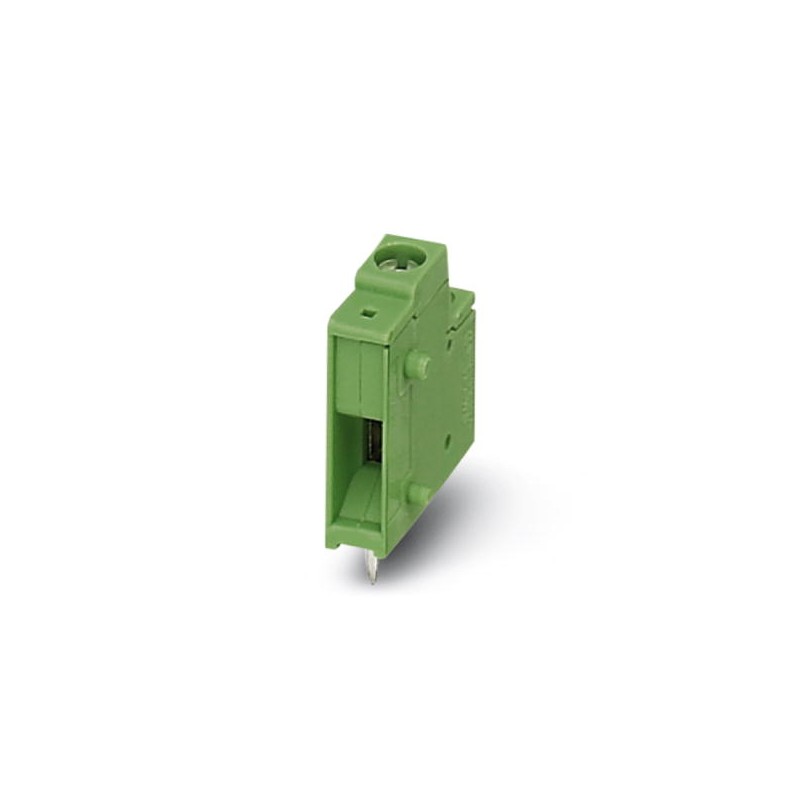

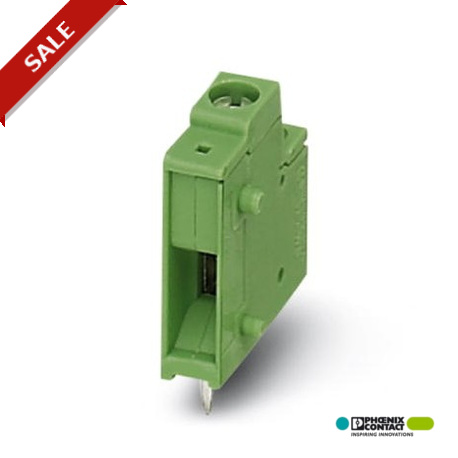

KDS 2,5 1705016 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 24 A, Tensione nominale: 400 V, Passo:..
KDS 2,5
1705016
PHOENIX_CONTACT
50
Morsetto per c.s., Corrente nominale: 24 A, Tensione nominale: 400 V, Passo: 5 mm, N. poli: 1, Collegamento: Connessione a vite con gabbia, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 0 °, Colore: verde, L'articolo può essere allineato con diversi numeri di poli!
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: KDS 2,5, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,6 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: imballaggio in scatola. L'articolo può essere allineato con diversi numeri di poli!
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Lunghezza | 17,2 mm |
|---|---|
| Passo | 5,00 mm |
| Altezza di montaggio | 18 mm |
| Altezza | 18 mm |
| Lunghezza pin a saldare | 3,6 mm |
| Dimensioni dei codoli | 1,1 x 0,7 mm |
| Diametro foro | 1,4 mm |
Generalità
| Famiglia articolo | KDS 2,5 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 24 A |
| Sezione nominale | 2,5 mm² |
| Corrente di carico massima | 32 A (per sezione conduttore 4 mm²) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V2 |
| Calibro a tampone | A3 |
| Lunghezza di spelatura | 9 mm |
| N. poli | 1 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 18 mm |
| numero di collegamenti elettrici (EF008252) | 1 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1705016-KDS 2,5 | 145 Kbytes |
|
