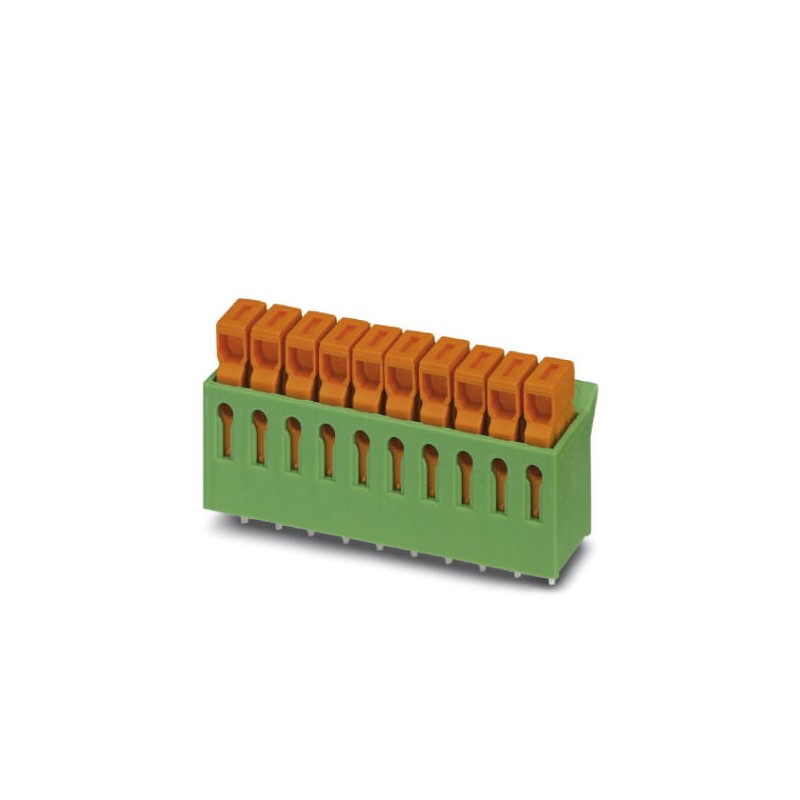

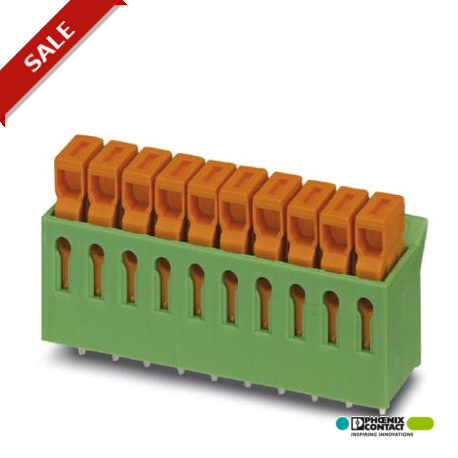

IDC 0,3/ 9-3,81 1706248 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 5 A, Tensione nominale: 160 V,..
IDC 0,3/ 9-3,81
1706248
PHOENIX_CONTACT
50
Morsetto per c.s., Corrente nominale: 5 A, Tensione nominale: 160 V, Passo: 3,81 mm, N. poli: 9, Collegamento: Connessione a perforazione d'isolante, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 0 °, Colore: verde
Morsettiera per circuito stampato, corrente nominale: 5 A, tensione nominale (III/2): 160 V, sezione nominale: 0,34 mm², numero di potenziali: 9, numero di file: 1, numero di poli per fila: 9, famiglia di articoli: IDC 0,3, passo: 3,81 mm, tipo di collegamento: collegamento offset, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dimensioni
| Lunghezza | 10 mm |
|---|---|
| Passo | 3,81 mm |
| Misura a | 30,48 mm |
| Altezza di montaggio | 15 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 1 x 0,4 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | IDC 0,3 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 5 A |
| Sezione nominale | 0,34 mm² |
| Corrente di carico massima | 5 A (con una sezione conduttore di 0,34 mm²) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V0 |
| N. poli | 9 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,13 mm² |
|---|---|
| Sezione conduttore rigido max. | 0,34 mm² |
| Sezione conduttore flessibile min. | 0,22 mm² |
| Sezione conduttore flessibile max. | 0,34 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 22 |
| Diametro filo con guaina isolante | 1,8 mm |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 22.2 mm |
| numero di collegamenti elettrici (EF008252) | 9 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| corrente nominale In (EF008250) | 5 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile unifilare (EF007337) | 0.13 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.22 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.34 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 3.4 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1706248-IDC 0,3/ 9-3,81 | 204 Kbytes |
|
