PHOENIX_CONTACTConnettori PCBFRONT 4-V-6,35 1703063 PHOENIX CONTACT Morsetto per circuiti stampati

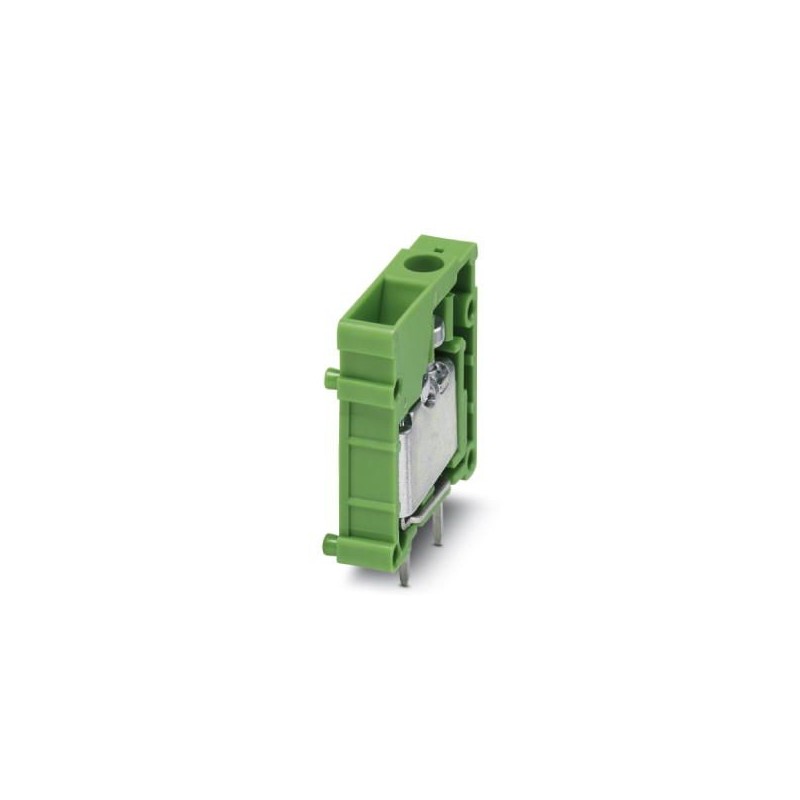

PHOENIX_CONTACT FRONT 4-V-6,35 1703063 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

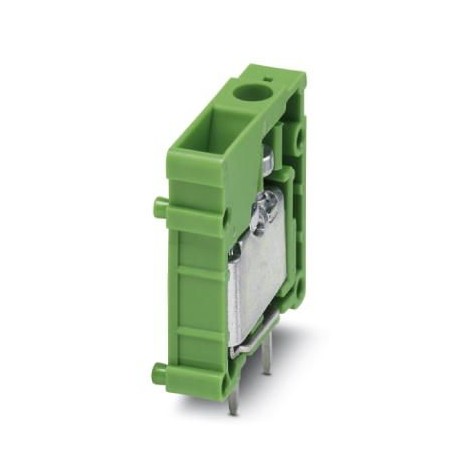

FRONT 4-V-6,35 1703063 PHOENIX CONTACT Morsetto per circuiti stampati

Riferimento: FRONT 4-V-6,35

Codice: 1703063

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 32 A, tensione nominale (III/2): 320 V, sezione nominale: 4 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: FRONT 4-V, passo: 6,35 mm, tipo di collegamento: Collegamento a vite frontale, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola. L'articolo può essere allineato con diversi numeri di poli!

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 139,88 €

Prezzo unitario: 2,7977 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1703063
Pezzi/conf.50 PZ
Sales keyAABBAA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 459 (C_1_2013)
GTIN4017918023089
Peso per pezzo (confezione esclusa)6,500 g
Numero tariffa doganale85369010
Paese di origineBG (Bulgaria)

Caratteristiche articolo

AbbreviazioneMorsetto per circuiti stampati
Famiglia articoloFRONT 4-V
Passo6,35 mm
N. poli1
CollegamentoConnessione a vite frontale
FilettaturaM3
Tipo di montaggioSaldatura ad onde
Layout pinPinning lineare
Numero di piani1
Numero collegamenti1
Numero dei potenziali1

Dati elettrici

Corrente di dimensionamento32 A
Tensione di isolamento di nominale (III/2)320 V
Tensione impulsiva di dimensionamento (III/2)4 kV

Dati di collegamento

Sezione conduttore rigida0,5 mm² ... 6 mm²
Cavo unipolare/punto di connessione a più poli GRP0,5 mm² ... 6 mm²
Sezione conduttore flessibile0,5 mm² ... 6 mm²
Sezione del conduttore AWG / kcmil20 ... 10
Sezione del conduttore flessibile con capocorda senza collare in plastica0,5 mm² ... 4 mm²
Sezione conduttore flessibile con capocorda montato e collare di isolamento0,5 mm² ... 2,5 mm²
2 conduttori di sezione identica rigidi0,5 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili0,5 mm² ... 1,5 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica0,25 mm² ... 1 mm²
2 conduttori di sezione identica flessibili con TWIN e collare in plastica0,5 mm² ... 1 mm²
Lunghezza del tratto da spelare14 mm
Coppia di serraggio0,5 Nm ... 0,6 Nm

Indicazioni materiale - contatti

NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialestagnatura galvanica
Superficie metallica punto di connessione (strato superficiale)Stagno (5 - 7 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (5 - 7 µm Sn)

Indicazioni materiale - custodia

Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C

Quote relative al prodotto

Disegno quotato
Lunghezza [ l ]26 mm
Larghezza [ w ]7,62 mm
Altezza [ h ]32 mm
Passo6,35 mm
Altezza (senza pin di saldatura)26 mm
Lunghezza pin [P]5 mm
Dimensioni dei codoli1 x 0,8 mm

Dati di confezionamento

Confezioneconfezionato nel cartone
50
Denominazioni confezioniPezzi
Tipo di confezionamentoCartone

Condizioni ambientali

Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 70 °C
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C

Attacco e metodi di collegamento

Prova di integrità e stabilità dei conduttoriDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato

Prova di trazione

Prova di trazioneDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato
Sezione conduttore / tipo conduttore / forza di trazione0,5 mm² / rigido / > 20 N
0,5 mm² / flessibile / > 20 N
6 mm² / rigido / > 80 N
6 mm² / flessibile / > 80 N

Controlli elettrici

Corrente di dimensionamento32 A
Tensione di isolamento di nominale (III/2)320 V
Tensione impulsiva di dimensionamento (III/2)4 kV

Distanze in aria e linee di fuga

Gruppo materiale isolanteI
Tensione320 V
Tensione di isolamento di nominale (III/3)320 V
Tensione di isolamento di nominale (III/2)320 V
Tensione di isolamento di nominale (II/2)630 V
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV

Normative e prescrizioni

Attacco a normaEN-VDE
CSA
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1703063 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica32 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica1
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica6.35 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica32 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica320 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.5 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1703063-FRONT 4-V-6,35
148 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
