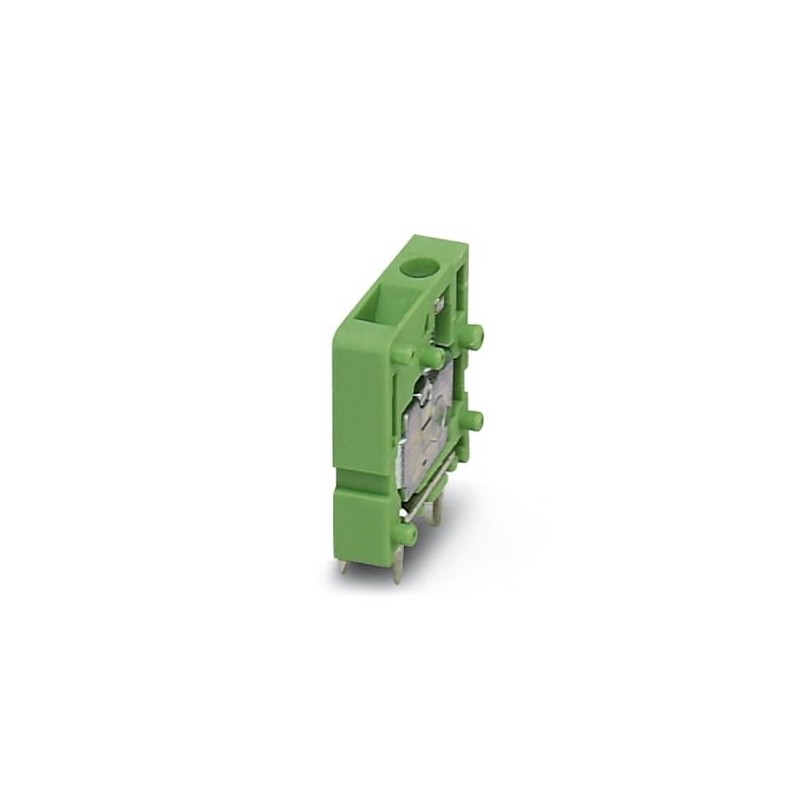

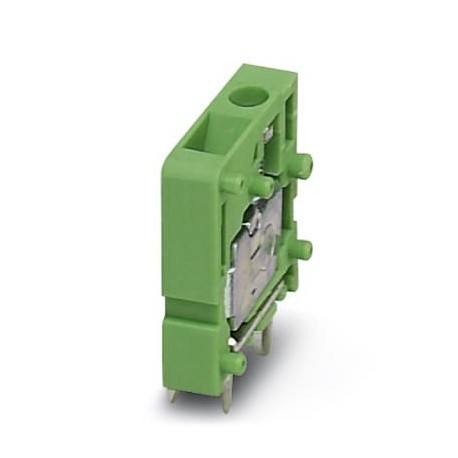

FRONT 2,5-V/SA10-EX
1700309
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1700309 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | AAACAA - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 159 (C_1_2013) |
GTIN | 4017918022808 |
Peso per pezzo (confezione esclusa) | 3,415 g |
Numero tariffa doganale | 85369010 |
Paese di origine | DE (Germania) |
Abbreviazione | Morsetto per circuiti stampati |
---|---|
Famiglia articolo | FRONT 2,5-V-EX |
Passo | 5 mm |
N. poli | 1 |
Collegamento | Connessione a vite frontale |
Testa della vite del tipo di apparecchio | fessura longitudinale |
Filettatura | M2,5 |
Tipo di montaggio | Saldatura ad onde |
Layout pin | Piedinatura doppia lineare |
Numero di piani | 1 |
Numero collegamenti | 1 |
Numero dei potenziali | 1 |
Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
---|---|
Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
Sezione del conduttore AWG / kcmil | 24 ... 14 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 1,5 mm² |
2 conduttori di sezione identica rigidi | 0,2 mm² ... 0,75 mm² |
2 conduttori di sezione identica flessibili | 0,2 mm² ... 0,75 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 0,34 mm² |
Lunghezza del tratto da spelare | 9 mm |
Coppia di serraggio | 0,4 Nm ... 0,5 Nm |
Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale contatto | Lega Cu |
Finitura superficiale | stagnatura galvanica |
Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiale isolante | I |
CTI secondo IEC 60112 | 600 |
Classe di combustibilità a norma UL 94 | V0 |
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Disegno quotato | |
---|---|
Lunghezza [ l ] | 18,5 mm |
Larghezza [ w ] | 7,5 mm |
Altezza [ h ] | 23 mm |
Passo | 5 mm |
Altezza (senza pin di saldatura) | 19,5 mm |
Lunghezza pin [P] | 3,5 mm |
Distanza codoli | 10 mm |
Dimensioni dei codoli | 0,8 x 0,8 mm |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C |
Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Controllo superato |
Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Controllo superato | |
Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
0,2 mm² / flessibile / > 10 N | |
2,5 mm² / flessibile / > 50 N | |
2,5 mm² / rigido / > 50 N |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes | |
PHOENIX CONTACT-1700309-FRONT 2,5-V/SA10-EX | 144 Kbytes |
