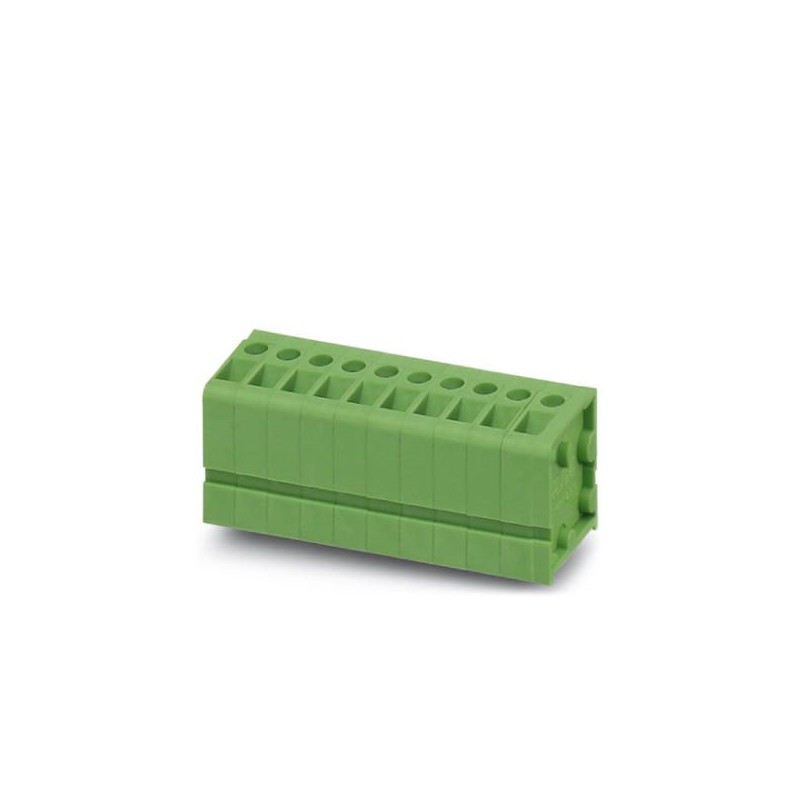

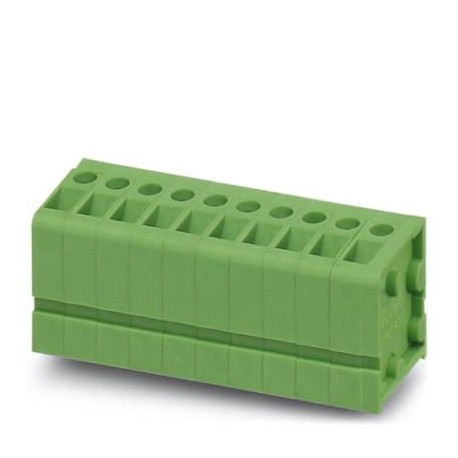

FRONT 2,5-V/SA 5/16 1700607 PHOENIX CONTACT Morsetto per circuiti stampati
FRONT 2,5-V/SA 5/16
1700607
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 16, numero di file: 1, numero di poli per fila: 16, famiglia di articoli: FRONT 2,5-V/SA 5, passo: 5 mm, tipo di collegamento: Collegamento a vite frontale, montaggio: Saldatura ad onda, Direzione di collegamento driver/circuito stampato: 90 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1700607 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AAACAA - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4046356495264 |
| Peso per pezzo (confezione esclusa) | 57,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 18,5 mm |
|---|---|
| Passo | 5 mm |
| Misura a | 75 mm |
| Larghezza [ w ] | 82,5 mm |
| Altezza di montaggio | 20 mm |
| Altezza [ h ] | 31 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 5 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | FRONT 2,5-V/SA 5 |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 24 A |
| Sezione nominale | 2,5 mm² |
| Superficie pin di saldatura | |
| Calibro a tampone | A3 |
| Lunghezza di spelatura | 9 mm |
| N. poli | 16 |
| Filettatura | M2,5 |
| Coppia min. | 0,4 Nm |
| Coppia max. | 0,5 Nm |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 24 |
|---|---|
| Sezione trasversale conduttore AWG max. | 14 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,34 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 23.18 mm |
| numero di collegamenti elettrici (EF008252) | 16 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1700607-FRONT 2,5-V/SA 5/16 | 129 Kbytes |
|
