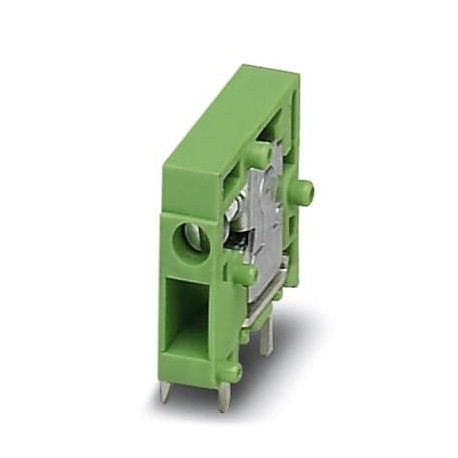

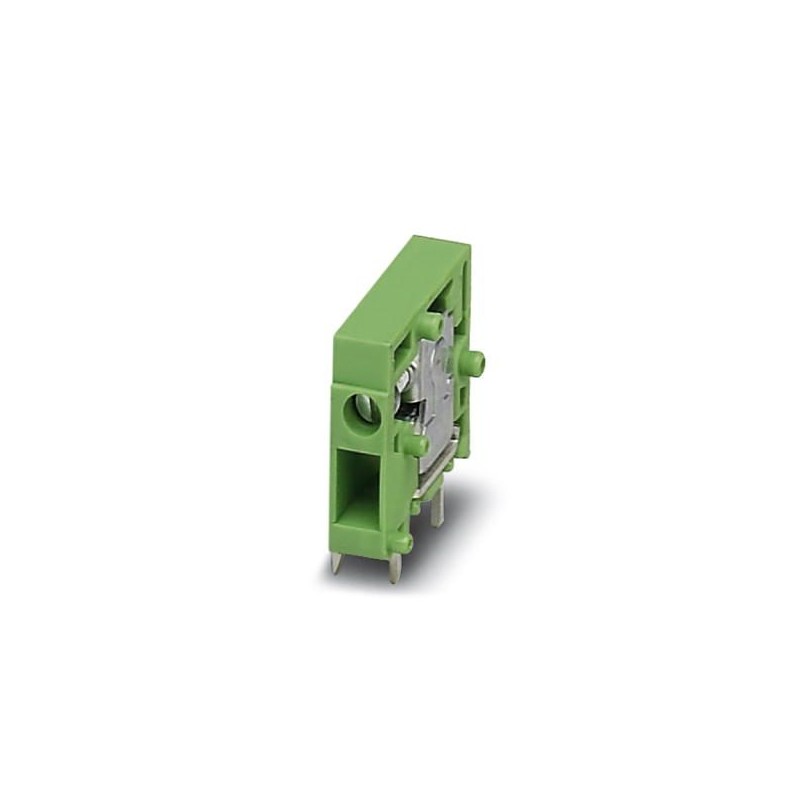

FRONT 2,5-H/SA 5-EX 1701159 PHOENIX CONTACT Morsetto per circuiti stampati
FRONT 2,5-H/SA 5-EX
1701159
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 21 A, sezione nominale: 2,5 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: FRONT 2.5-H-EX, passo: 5 mm, tipo di collegamento: Collegamento a vite frontale, forma di serraggio a vite: L Fessura longitudinale, montaggio: Saldatura ad onda, Direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola. L'articolo può essere allineato con diversi numeri di poli!
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1701159 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAACAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 158 (C_1_2013) |
| GTIN | 4017918022990 |
| Peso per pezzo (confezione esclusa) | 3,320 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | FRONT 2,5-H-EX |
| Passo | 5 mm |
| N. poli | 1 |
| Collegamento | Connessione a vite frontale |
| Testa della vite del tipo di apparecchio | fessura longitudinale |
| Filettatura | M2,5 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Pinning lineare |
| Numero di piani | 1 |
| Numero collegamenti | 1 |
| Numero dei potenziali | 1 |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 14 |
| Lunghezza del tratto da spelare | 9 mm |
| Coppia di serraggio | 0,4 Nm ... 0,5 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 19,5 mm |
| Larghezza [ w ] | 5 mm |
| Altezza [ h ] | 24 mm |
| Passo | 5 mm |
| Altezza (senza pin di saldatura) | 19 mm |
| Lunghezza pin [P] | 5 mm |
| Distanza codoli | 5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / flessibile / > 50 N | |
| 2,5 mm² / rigido / > 50 N |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 21.8 mm |
| numero di collegamenti elettrici (EF008252) | 1 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 21 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -50 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1701159-FRONT 2,5-H/SA 5-EX | 144 Kbytes |
|
