PHOENIX_CONTACTConnettori PCBUW 4/S 3073319 PHOENIX CONTACT Morsetto passaparete

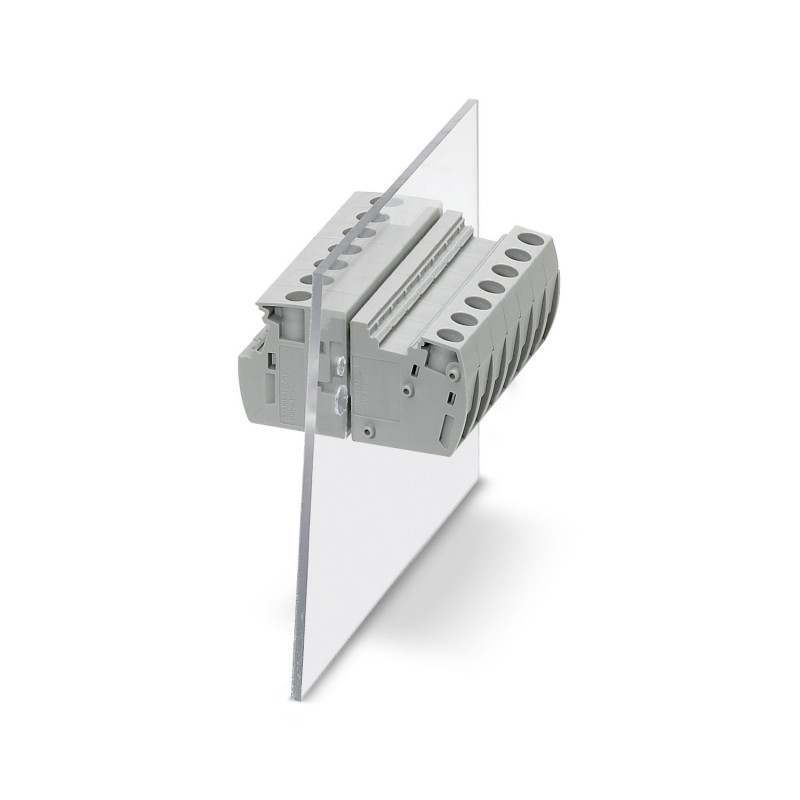

PHOENIX_CONTACT UW 4/S 3073319 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

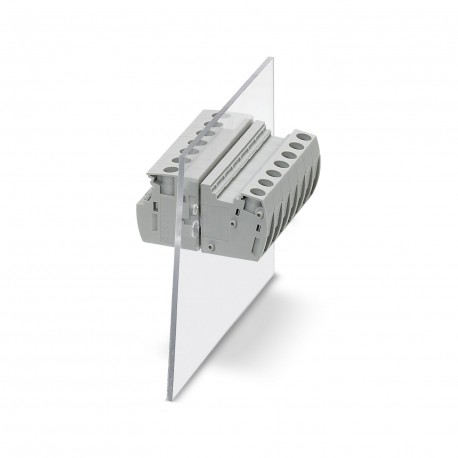

UW 4/S 3073319 PHOENIX CONTACT Morsetto passaparete

Riferimento: UW 4/S

Codice: 3073319

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passaparete
Morsettiera, tipo di collegamento: Collegamento a vite con capsula di trazione, Collegamento a vite con capsula di trazione, numero di poli: 1, corrente di carica: 32 A, sezione: 0,2 mm² - 6 mm², direzione di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 8,1 mm
Blocco terminale passante del pannello, metodo di collegamento: Collegamento a vite con guascione di tensione, Collegamento a vite con guaina di tensione, numero di posizioni: 1, corrente di carica: 32 A, sezione trasversale: 0,2 mm² - 6 mm², direzione di collegamento conduttore verso direzione connettore: 0 °, larghezza: 8,1 mm, colore: grigio

Categorie:

  • morsetti di giunzione > morsetto passante
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 171,94 €

Prezzo unitario: 3,439 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3073319
Pezzi/conf.50 PZ
Sales keyAABBDA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 607 (C_1_2013)
GTIN4046356344265
Peso per pezzo (confezione esclusa)10,844 g
Numero tariffa doganale85369010
Paese di origineCN (Cina)

Generalità

Numero di piani1
Numero collegamenti2
Sezione nominale4 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Corrente di carico massima41 A
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Attacco a normaIEC 60947-7-1
Corrente nominale IN32 A
Corrente di carico massima41 A
Tensione nominale UN500 V (con piastrine distanziatrici)
Parete laterale apertaNo
N. poli1

Dimensioni

Larghezza8,1 mm
Passo8,1 mm
Spess. parete1 mm ... 4 mm

Dati di collegamento

Lato collegamentiesterno
CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.10
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.4 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.4 mm²
2 conduttori stesso diametro, rigidi min.0,2 mm²
2 conduttori stesso diametro, rigidi max.1,5 mm²
2 conduttori stesso diametro, flessibili min.0,2 mm²
2 conduttori stesso diametro, flessibili max.1,5 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,25 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.1,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²
Sezione con ponticello a innesto rigido max.4 mm²
Sezione con ponticello a innesto flessibile max.2,5 mm²
Lunghezza di spelatura9 mm
Calibro a tamponeA4
FilettaturaM3
Coppia min.0,6 Nm
Coppia max.0,8 Nm
Lato collegamentiinterno
CollegamentoConnessione a vite

Normative e prescrizioni

Attacco a normaUL
IEC 60947-7-1
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 3073319 Morsetti di giunzione (EC001283)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica500 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica1
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-3073319-UW 4/S
119 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
