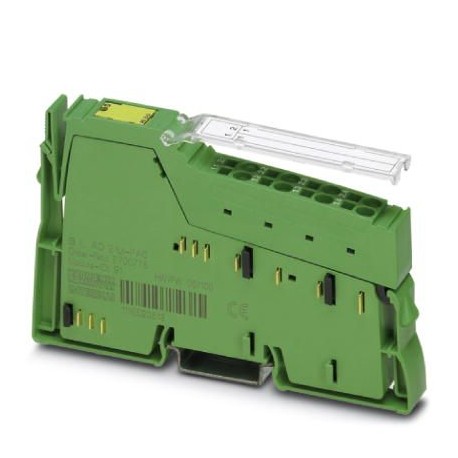

IB IL AO 2/UI-PAC 2700775 PHOENIX CONTACT Morsetto Inline
IB IL AO 2/UI-PAC
2700775
PHOENIX_CONTACT
Morsetto Inline
Inline, Morsetto di uscita analogico, Uscite analogiche: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, tecnica di connessione: 2 conduttori, velocità di trasmissione su bus locale: 500 kBit/s, grado di protezione: IP20, incluso connettore in linea e superficie di marcatura
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700775 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI142 - |
| Pagina catalogo | Pagina 167 (C_6_2017) |
| GTIN | 4046356639965 |
| Peso per pezzo (confezione esclusa) | 66,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 66 g |
| Nota per i dati sul peso | con connettore |
| Messaggi di diagnostica | Caduta dell'alimentazione interna della periferia Segnalazione di errore periferia all'accoppiatore bus |
| Caduta dell'alimentazione della periferia Segnalazione nel codice diagnostica (nel formato IB IL) | |
| Cortocircuito/sovraccarico delle uscite Segnalazione nel codice diagnostica (nel formato IB IL) | |
| Configurazione non valida Segnalazione nel codice diagnostica (nel formato IB IL) |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 55 mA |
| max. 65 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 24 mA (a vuoto) |
| max. 30 mA (a vuoto) | |
| tip. 38 mA (Carico nominale tensione (UOUT1/2= 10 V, RL= 1 kΩ)) | |
| max. 45 mA (Carico nominale tensione (UOUT1/2= 10 V, RL= 1 kΩ)) | |
| tip. 65 mA (Carico nominale corrente (IOUT1/2= 20 mA, RL= 0 Ω)) | |
| max. 75 mA (Carico nominale corrente (IOUT1/2= 20 mA, RL= 0 Ω)) | |
| Potenza assorbita | tip. 1,32 W (Carico nominale tensione (UOUT1/2= 10 V, RL= 1 kΩ)) |
Uscite analogiche
| Numero uscite | 2 |
|---|---|
| Tecnica di connessione | 2 conduttori |
| Indicazioni sulla tecnologia di connessione | schermato |
| Denominazione uscita | Uscite analogiche |
| Tempo di conversione D/A | tip. 10 µs |
| Risoluzione D/A | 12 Bit |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| protezione da fenomeni transitori | |
| Circuito/componente di protezione | Elettronico |
| Diodo soppressore | |
| Formato dei dati | IB IL, S7 compatibile |
| Rappresentazione valori di output | 12 bit (11 bit + segno) |
| Aggiornamento dati di processo | sincrono al bus |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | ≤ 450 Ω |
| Segnale d'uscita, tensione | 0 V ... 10 V |
| -10 V ... 10 V | |
| Carico/carico di uscita uscita di tensione | > 1 kΩ |
| Accuratezza | tip. 0,1 % (dal valore finale del range di uscita) |
| Lunghezza cavo consentita | max. 250 m (I dati si riferiscono all'esercizio nominale rispettando le norme di installazione.I dati si riferiscono ai seguenti tipi di cavi di riferimento:Cavo schermato per centrale: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
Separazione del potenziale
| Test di verifica | Alimentazione 7,5 V (logica bus) / Alimentazione analogica 24 V (periferia analogica) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione analogica 24 V (periferia analogica) / Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| ingresso, corrente (EF003204) | No |
| ingresso, tensione (EF003205) | No |
| ingresso, resistenza (EF003206) | No |
| ingresso, termometro a resistenza (EF003207) | No |
| ingresso, termocoppia (EF003208) | No |
| segnale d'ingresso configurabile (EF003209) | No |
| uscita, corrente (EF003212) | Sì |
| uscita, tensione (EF003213) | Sì |
| segnale d'uscita configurabile (EF003214) | Sì |
| risoluzione delle uscite analogiche (EF003577) | 12 Bit |
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 2 |
| ingressi analogici configurabili (EF008518) | No |
| uscite analogiche configurabili (EF008519) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | Sì |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 12.15 mm |
| altezza (EF000040) | 120.110773 mm |
| profondità (EF000049) | 70.430346 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700775-IB IL AO 2/UI-PAC | 136 Kbytes |
|
