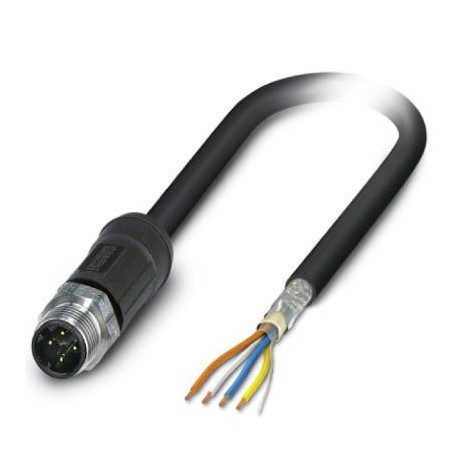

VS-M12MSD/10,0-93X OD 1454228 PHOENIX CONTACT Cavo di rete
VS-M12MSD/10,0-93X OD
1454228
PHOENIX_CONTACT
Cavo di rete
Cavo di rete, Ethernet CAT5 (100 MBit/s), PROFINET CAT5 (100 MBit/s), a 4 poli senza alogeni, schermato, connettore M12 diritto, codifica: D / IP69K, all'estremità libera del cavo, lunghezza del cavo: 10 m, per applicazioni esterne, con zigrinatura in acciaio inox
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1454228 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJN - |
| Pagina catalogo | Pagina 159 (C_4_2013) |
| GTIN | 4046356568838 |
| Peso per pezzo (confezione esclusa) | 772,500 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C |
|---|---|
| -40 °C ... 85 °C (in caso di rapidi cambi di temperatura (secondo IEC 60512-11-4)) | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Codifica | D - Dati |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| PROFINET CAT5 (IEC 11801), 100 MBit/s | |
| Segnalazione stato | No |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PP |
| Materiale impugnature | PP |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | FPM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PROFINET esterni |
|---|---|
| Tipo cavo (sigla) | 93X |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,95 mm |
| Colori filo | bianco-blu, arancione-giallo |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 100 % |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento esterno | ≥ 0,8 mm |
| Diametro esterno cavo D | 7,25 mm ±0,3 mm |
| Raggio di piegatura minima, fisso | 6 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Peso del cavo | 81 g/m |
| Guaina esterna, materiale | PE-X |
| Materiale isolamento fili | PE-X |
| Materiale conduttore | Filo Cu argentato |
| resistenza del conduttore | ≤ 54,4 Ω/km |
| Capacità | ≤ 65 pF (filo-filo ) |
| ≤ 100 pF (filo-schermatura) | |
| Impedenza caratteristica | 100 Ω ±5 Ω (f = 100 MHz) |
| Velocità del segnale | 66 c |
| Attenuazione schermatura | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistenza accoppiamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova cavo | 2000 V AC (50 Hz, 5 minuti) |
| Protezione antincendio nei veicoli su rotaia | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Livello di pericolo HL1 - HL3) | |
| DIN 5510 (Grado di protezione antincendio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Livello di pericolo LR1 - LR4) | |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| A tenuta di gas combusto | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosività gas infiammabili | EN 50267-2-2 |
| Tossicità gas infiammabili | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (esercizio) | -50 °C ... 90 °C (cavi, posa fissa) |
| -40 °C ... 90 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -50 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1454228-VS-M12MSD/10,0-93X OD | 154 Kbytes |
|
