Visualizza ingrandito

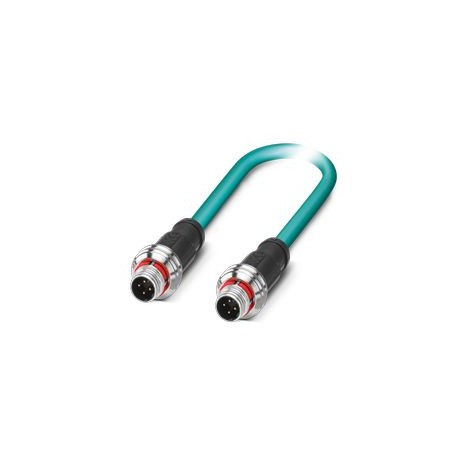

NBC-P12MSD/ 3,0-93E/P12MSD 1554011 PHOENIX CONTACT Cavo di rete, Ethernet CAT5 (100 MBit/s), a 4 poli, conne..
NBC-P12MSD/ 3,0-93E/P12MSD
1554011
PHOENIX_CONTACT
50
Cavo di rete, Ethernet CAT5 (100 MBit/s), a 4 poli, connettore diritto M12 Push-pull, codifica: D/IP67, connettore diritto M12 Push-pull, codifica: D/IP67, lunghezza cavo: 3 m
Cavo di rete
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Proprietà dell'oggetto
| Tipo di prodotto | Cavo dati pronto all'uso |
| Tipo di sensore | Ethernet |
| Numero di poli | 4 |
| applicazione | standard |
| schermato | sì |
Interfacce
| Sistema bus | Ethernet |
| Tipo/categoria di segnale | Ethernet CAT5 (IEC 11801), 100 MBit/s |
Segnaletica
| Indicazione dello stato | No |
| Indicazione di stato disponibile | No |
Proprietà elettriche
| Tensione nominale UN | 48 V c.a. |
| 60 V CC | |
| Corrente nominale IN | Il 1,5 |
| Mezzo di trasmissione | rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
Connettori
| Connessione 1 | |
| Costruzione | Connettore diritto M12 push-pull / IP67 |
| Numero di poli | 4 |
| Sistema di chiusura | Spingi-tira |
| Tipo di codifica | D (Dati) |
| Colore del corpo dell'impugnatura | nero |
| Classe di infiammabilità secondo UL 94 | V0 |
| Materiale | CuSn (contatto) |
| Ni/Au (Contatti di superficie) | |
| PA (Contatta l'assistenza) | |
| TPU, a bassa infiammabilità, autoestinguente (corpo dell'impugnatura) | |
| Zinco pressofuso, nichelato (collegamento a vite) | |
| FKM (Tavola) | |
| Cicli di innesto | ≥ 100 |
| Resistenza di contatto | ≤ 5 mΩ |
| Resistenza all'isolamento | ≥ 100 MΩ |
| Categoria di sovratensione | Ii |
| Grado di inquinamento | 3 |
| Indice di protezione | IP67 |
| Temperatura ambiente (servizio) | -25 °C ... 85 °C |
| Connessione 2 | |
| Costruzione | Connettore diritto M12 push-pull / IP67 |
| Numero di poli | 4 |
| Sistema di chiusura | Spingi-tira |
| Tipo di codifica | D (Dati) |
| Colore del corpo dell'impugnatura | nero |
| Classe di infiammabilità secondo UL 94 | V0 |
| Materiale | CuSn (contatto) |
| Ni/Au (Contatti di superficie) | |
| PA (Contatta l'assistenza) | |
| TPU, a bassa infiammabilità, autoestinguente (corpo dell'impugnatura) | |
| Zinco pressofuso, nichelato (collegamento a vite) | |
| FKM (Tavola) | |
| Cicli di innesto | ≥ 100 |
| Resistenza di contatto | ≤ 5 mΩ |
| Resistenza all'isolamento | ≥ 100 MΩ |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | Ii |
| Indice di protezione | IP67 |
| Temperatura ambiente (servizio) | -25 °C ... 85 °C |
Cavo/Linea
| Lunghezza cavo | 3 m |
| Ethernet flessibile CAT5, 2 coppie [93E] | |
| Schema di quotatura |  |
| schermato | sì |
| Stile UL AWM | 20963 (80 °C / 30 V) |
| Peso del cavo | 42 kg/km |
| Tipo di cavo | Ethernet flessibile CAT5, 2 coppie |
| Abbreviazione | 02YS(ST)C11Y |
| Tipo di cavo (abbreviazione) | 93E |
| Tipo/categoria di segnale | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura del cavo | 2x2xAWG26/7, SF/UTP |
| Diametro esterno del cavo | 6,4 mm ±0,2 mm |
| Involucro esterno, materiale | PUR |
| Involucro esterno, colore | blu acqua RAL 5021 |
| Involucro esterno dello spessore della parete | 1,2 mm |
| Materiale conduttivo | Conduttore Cu nudo |
| Cavo di segnale per la costruzione di conduttori | 7x 0,16 millimetri |
| Linea di segnale AWG | 26 |
| Sezione di linea | 2x 2x 0,14 mm² |
| Materiale: Isolamento del conduttore | PE espanso |
| Diametro del conduttore incl. isolamento | 0,98 millimetri |
| Driver singolo, colore | bianco/arancio-arancione, bianco/verde-verde |
| Accoppia cablaggi | 2 conduttori in coppia |
| Cablaggio totale | 2 paia con 2 ripieni come nucleo |
| Vagliatura | Foglio rivestito in alluminio, rete metallica in rame stagnato |
| Copertura visiva dello schermo | 70 % |
| Capacità di corrente di linea | 2 A (secondo DIN VDE 0891-1) |
| Cavo di tensione nominale | ≤ 100 V (valore di picco, non adatto per alta intensità) |
| Tensione di prova conduttore/conduttore | 700 V (50 Hz, 1 min.) |
| Tensione di prova conduttore/display | 700 V (50 Hz, 1 min.) |
| Resistenza di isolamento della linea | ≥ 500 MΩ*km |
| Impedenza di trasferimento | ≤ 100,00 mΩ/m (a 10 MHz) |
| Autoimpedenza | 100 Ω ±5 Ω (a 100 MHz) |
| Resistenza alla lucidatura | ≤ 290,00 Ω/km |
| Capacità della linea | circa 45 nF/km (a 1 kHz) |
| Tempo di transito del segnale | 5,3 ns/m |
| Resistenza alla trazione | ≤ 80 N |
| Raggio di curvatura minimo, fisso | 4 x D |
| Raggio di curvatura minimo, posizionato in modo flessibile | 8 x D |
| Smorzamento | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Attenuazione paradiafonica con potenza numerata (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Assenza di alogeni | secondo IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| secondo UN ECE-R 118.03 | |
| Temperatura ambiente (servizio) | -20 °C ... 80 °C (Cavo, disposizione mobile) |
| -40 °C ... 80°C (cavo, disposizione fissa) | |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 3 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| corrente nominale In (EF008250) | 1.5 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP67 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
