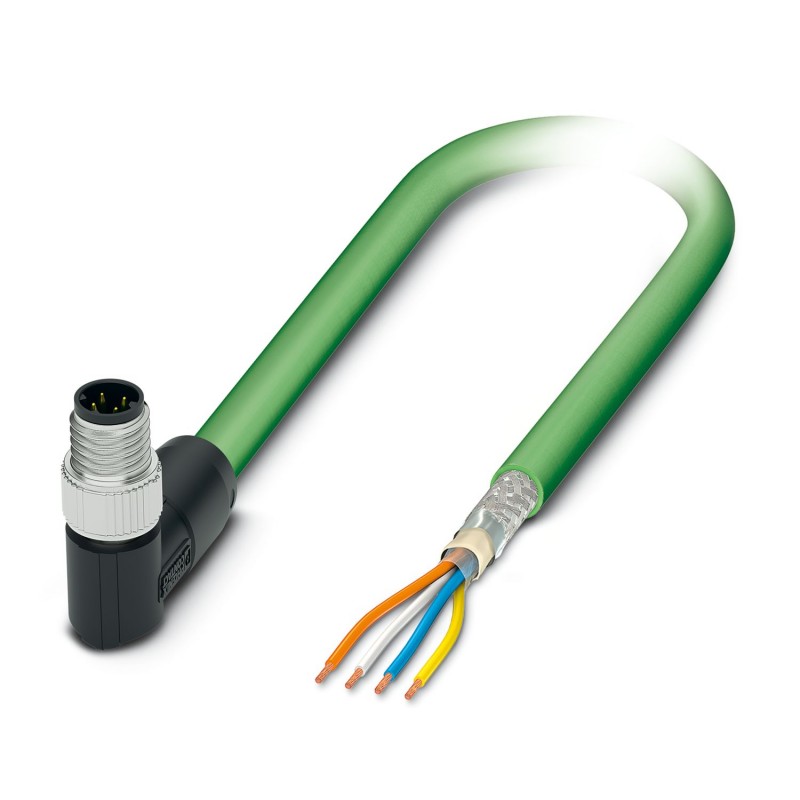

NBC-M8MRD/1,0-93C 1080526 PHOENIX CONTACT Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M8MRD/1,0-93C
1080526
PHOENIX_CONTACT
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 poli senza alogeni, schermato (Advanced Shielding Technology), connettore angolato M8, codifica: D / IP67, estremità cavo libera, lunghezza cavo: 1 m
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-poli, PUR/FRNC senza alogenati, verde RAL 6018, schermata (Advanced Shielding Technology), Maschio angolato M8, codifica: D / IP67, su estremità conduttore libera, lunghezza cavo: 1 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Connessione 1 | |
| Tipo | Maschio angolato M8 / IP67 |
| Numero di poli | 4 |
| Tipo di codifica | D (Dati) |
| Schermato | sì |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Ottone, nichelato (Collegamento a vite) | |
| Cicli di manovra | ≥ 100 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,2 Nm |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Connessione 2 | |
| Esecuzione | estremità conduttore libera |
| Lunghezza cavo | 1 m |
| Catena portacavi PROFINET CAT5 [93C] | |
| Disegno quotato |  |
| Peso della linea | 61 kg/km |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | Catena portacavi PROFINET CAT5 [93C] |
| Struttura conduttore | 1x4xAWG22/7, SF/TQ |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,5 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Cordatura intera | Stella quadrupla |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Tensione nominale cavi | 600 V (UL Rating) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Raggio di piegatura minimo, fisso | 33 mm |
| Raggio di piegatura minimo, mobile | 49 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 3000000, Raggio di piegatura: 100 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 4 m/s, Accelerazione: 4 m/s² |
| Resistenza alla trazione | ≤ 150 N |
| Capacità di carico dinamico (torsione) | Torsione: ±30 °/m |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione schermatura | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Assenza di alogeni | sì |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| a norma UN ECE-R 118.03 | |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV |
| Caratteristiche particolari | Caratteristiche elettriche secondo EN 50288-2-2 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (Cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| M8 | |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-114 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| lunghezza del cavo (EF000536) | 1 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
