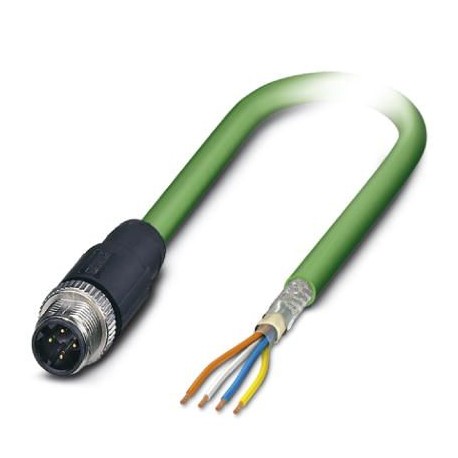

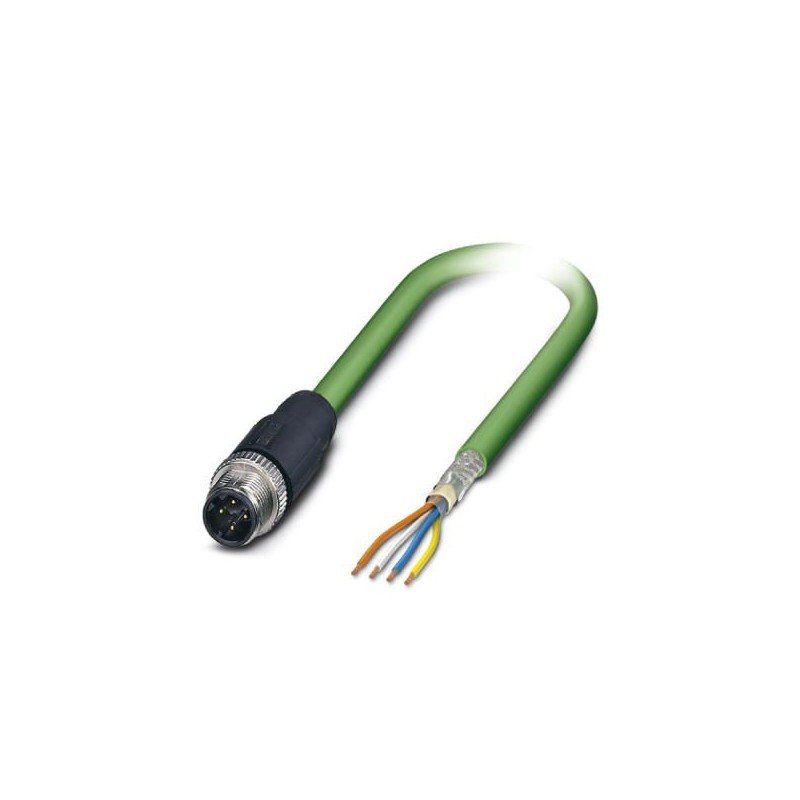

NBC-M12MSD/ 5,0-93C 1038737 PHOENIX CONTACT Cavo di rete
NBC-M12MSD/ 5,0-93C
1038737
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), a 4 poli, schermato (Advanced Shielding Technology), connettore M12 diritto, codifica: D / IP67, fino all'estremità libera del cavo, lunghezza del cavo: 5 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta otto mila sette cento trenta sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626592374 |
| Peso per Pezzo (escluso imballaggio) | 332.100 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Grado di protezione | IP65 (connettore M12) |
|---|---|
| Grado di protezione IP67 (connettore M12) | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore M12) |
Dati generali
| Nota | Questo prodotto corrisponde a PROFINET Cavi di Interconnessione e di Tecnologia di linee Guida per PROFINET regolamenti, versione 2.00, codice: 2.252, Capitolo 8.2 Connettori per l'Ambiente Esterno (Bilanciato di cablaggio) |
|---|---|
| Ulteriori prodotti con la variabile tipo di cavo variabile e lunghezza del cavo può essere trovato nella sezione accessori | |
| Corrente nominale a 40°C | 4 Un |
| Tensione nominale | 48 V AC |
| 60 V DC | |
| Numero di posizioni | Quattro |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 |
Caratteristiche testa 1
| Tipo di testa | Plug dritto M12 / IP67 |
|---|---|
| No. di posizioni (pin)del modello | Quattro |
| Codifica | D (Dati) |
| Colore | nero |
| Materiale (componente) | CuSn (Contatto) |
| Ni/Au (superficie di Contatto) | |
| PA (Contatto vettori) | |
| TPU, difficilmente infiammabile, autoestinguente (Grip) | |
| In pressogetto di zinco, nichelato (collegamento a Vite) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| Inserimento/estrazione cicli | ≥ 100 |
| Coppia | 0,4 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Cavo
| L'etichettatura del prodotto | "sequenziale lunghezza in metri" PN-TV-934-C / PUR-4X22AWG/7 Finali * 22AWG (SCHERMATO) (UL) E119100 CMX 75°C di verifica (UL) CAT 5E PATCH CAVO FRNC * (Cavo di stampa cavo fornitore) |
|---|---|
| Tipo di cavo | PROFINET catene portacavi, cavi CAT5 |
| Tipo cavo (sigla) | 93C |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Cavo di struttura | 1x4xAWG22/7; SF/CT |
| Sezione conduttore | 4x 0,34 mm2 |
| Linea segnale AWG | Venti due |
| Direttore della struttura di linea di segnale | 7x 0,25 mm |
| Diametro del nucleo, compreso isolamento | 1.5 mm |
| I colori dei fili | Bianco, giallo, blu, arancio |
| Nel complesso twist | Star quad |
| Schermatura | Alluminio rivestito di pellicola, schermo a treccia in rame stagnato |
| Ottica scudo che copre | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| La guaina esterna di spessore | ca. 0.9 mm |
| Cavo esterno diametro D | 6.5 mm ±0,2 mm |
| Minimo raggio di curvatura posa fissa | 5 x D |
| Minimo raggio di curvatura, installazione flessibile | 7,5 x D |
| Numero di cicli di flessione | Tre millioni |
| Raggio di curvatura | 100 mm |
| L'attraversamento del percorso di | 10 m |
| L'attraversamento del tasso di | 4 m/s |
| Accelerazione | 4 m/s2 |
| Forza di torsione | ± 30 °/m |
| Resistenza alla trazione GRP | ≤ 150 N |
| Peso del cavo | 61 kg/km |
| La guaina esterna, materiale | PUR |
| Materiale guaina | FRNC |
| Il materiale di isolamento del conduttore | PE |
| Materiale del conduttore | Tin-plated Cu fili litz |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza di Loop | ≤ 120.00 Ω/km |
| Impedenza d'onda | 100 ohm ±15 ohm (a 1 ... 100 MHz) |
| Verso la fine diafonia (NEXT) | 80 dB (a 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (a 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31.25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Attenuazione | 2.1 dB (a 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6.3 dB (a 10 MHz) | |
| 8 dB (a 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11.4 dB (a 31.25 MHz) | |
| 16.5 dB (a 62,5 MHz) | |
| 21.3 dB (a 100 MHz) | |
| Il segnale di velocità | 0.66 c |
| Segnale di runtime | 5.3 ns/m |
| Accoppiamento a resistenza | ≤ 20.00 mΩ/m (a 10 MHz) |
| Tensione nominale, tv via cavo | 600 V (UL valutazione) |
| Tensione di prova Core/Core | 2000 V (50 Hz, 1 min.) |
| Tensione di prova Core/Scudo | 2000 V (50 Hz, 1 min.) |
| Proprietà speciali | Proprietà elettriche secondo EN 50288-2-2 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Senza alogeni | sì |
| Resistenza all'olio | in conformità con la norma DIN EN 60811-2-1 |
| Altre resistenza | Resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, installazione flessibile) | |
| Temperatura ambiente (installazione) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -50 °C ... 70 °C |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 7.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 8.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 9.0Venti sette millioni sessanta mila tre cento otto
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
