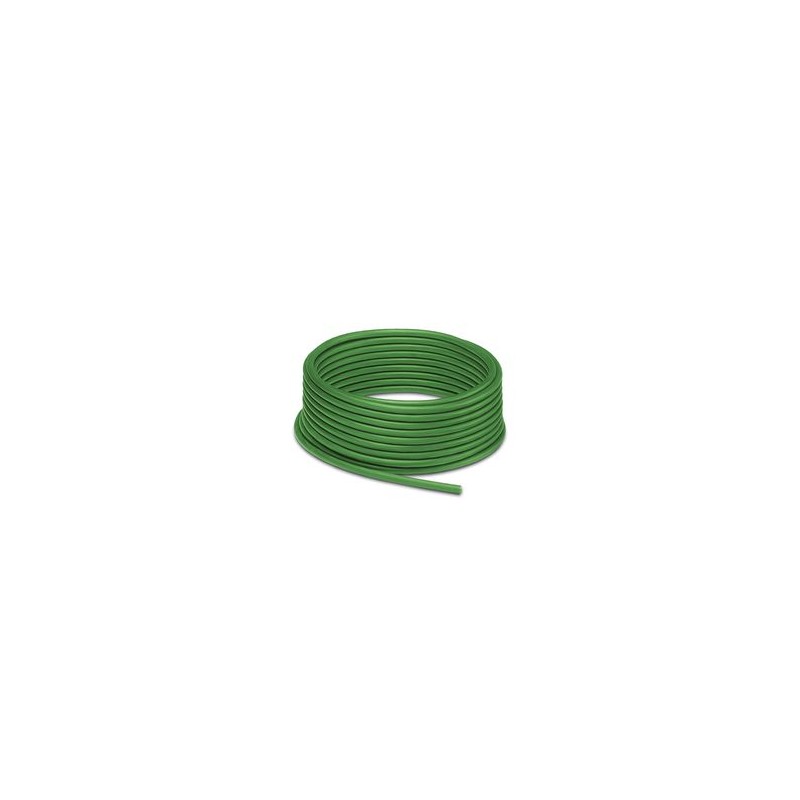

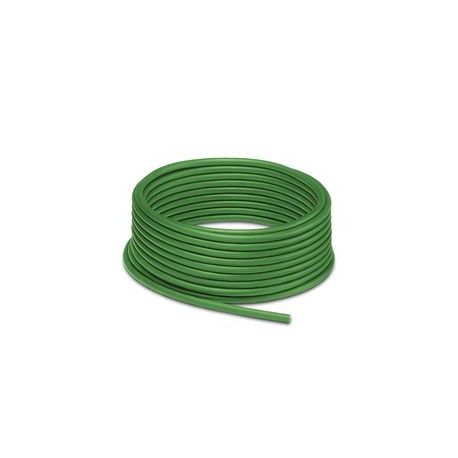

NBC-100,0- 99B 1583504 PHOENIX CONTACT A metri, Anello di cavi, Single Pair Ethernet (1 GBit/s), schermato, ..
NBC-100,0-99B
1583504
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
A metri, Anello di cavi, Single Pair Ethernet (1 GBit/s), schermato, PUR senza alogeni, verde, 2 conduttori (1 x 2 x AWG 22/7, S/FTP), colore del conduttore singolo: bianco, blu, lunghezza del cavo: 100 m
Cavo di rete
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavi dati al metro |
| Tipo sensore | Single Pair Ethernet |
| N. poli | 2 |
| Applicazione | Standard |
| Schermato | sì |
| Tensione nominale UN | 72 V DC |
| Mezzo trasmissivo | Rame |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Sistema bus | Ethernet |
| Tipo di segnale/categoria | Single Pair Ethernet, 1 Gbit/s |
| Lunghezza cavo | 100 m |
| Single Pair Ethernet PUR flessibile verde [99B] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Peso della linea | 42 kg/km |
| Tipo di cavo | Single Pair Ethernet PUR flessibile verde |
| Sigla | 02YS(ST)C11Y |
| Tipo cavo (sigla) | 99B |
| Tipo di segnale/categoria | Single Pair Ethernet, 1 Gbit/s |
| Struttura dei cavi | 1 x 2 x AWG 22/7, S/FTP |
| Diametro esterno conduttore | 5,8 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde |
| Guaina esterna spessore parete | 0,8 mm |
| Materiale conduttore | Filo Cu nudo |
| Struttura conduttore segnale linea | 7x |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 2x 0,34 mm² |
| Materiale isolamento fili | PE espanso |
| Diametro filo con guaina isolante | 1,8 mm |
| Conduttore singolo, colore | bianco, blu |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 1 coppia con cavi twistati longitudinalmente |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 90 % |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 1000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 1000 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 5 GΩ*km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Capacità linea | 48 nF/km |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1.8 mm |
| sezione nominale del conduttore (EF000060) | 0.34 mm² |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 2 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | verde |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 5.8 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 47 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 24 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
