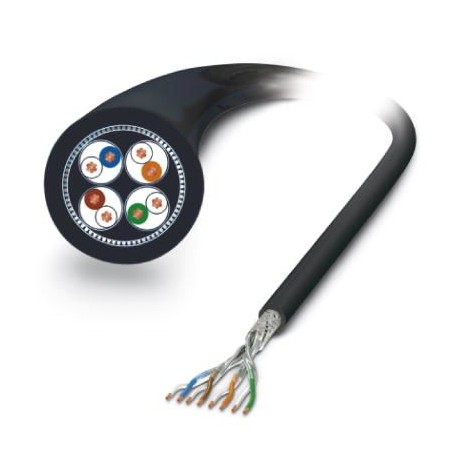

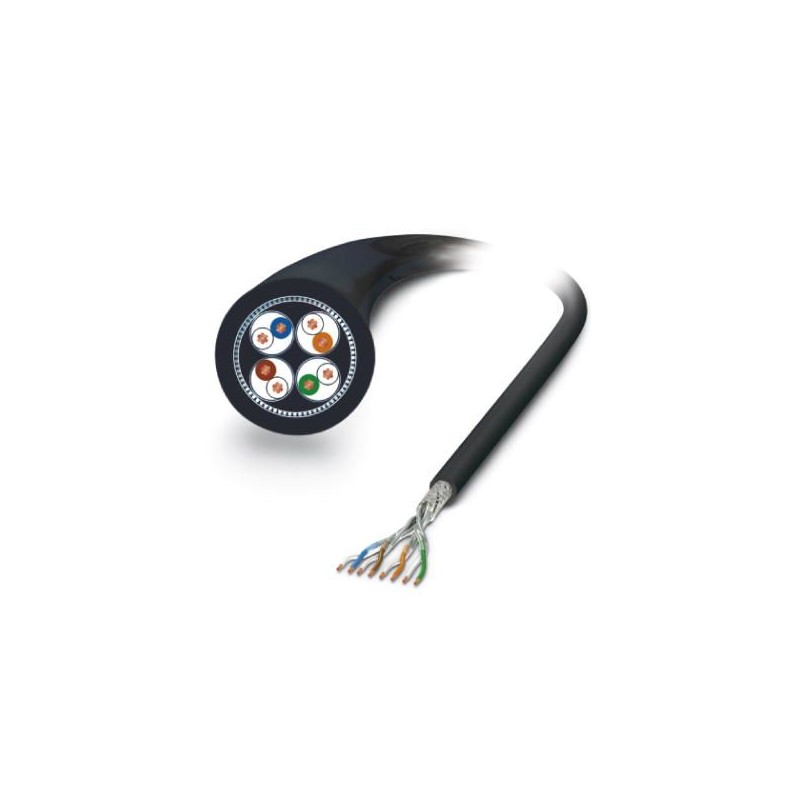

NBC-100,0-94S 1423514 PHOENIX CONTACT Cavo di rete
NBC-100,0-94S
1423514
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo di rete, CAT7 Ethernet (10 GBit/s), 8 poli, lunghezza cavo: 100 m, Per applicazioni ferroviarie
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti tré mila cinque cento quattordici |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626346007 |
| Peso per Pezzo (escluso imballaggio) | 5,773.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila nove cento novanta cinque |
| Paese di origine | DE (Germania) |
Dati generali
| Tensione nominale | 30 V AC |
|---|---|
| 30 V DC | |
| Numero di posizioni | Otto |
| Tipo di segnale/categoria | Ethernet CAT7, 10 Gbps |
Cavo
| Tipo di cavo | Ethernet per applicazioni ferroviarie |
|---|---|
| Tipo cavo (sigla) | 94S |
| Tipo di segnale/categoria | Ethernet CAT7, 10 Gbps |
| Cavo di struttura | 4x2xAWG26/7; S/FTP |
| Sezione conduttore | 4x 2x 0,14 mm2 |
| Linea segnale AWG | Venti sei |
| Direttore della struttura di linea di segnale | 7x 0,16 mm |
| Diametro del nucleo, compreso isolamento | 1.05 mm ±0,1 mm |
| I colori dei fili | Bianco-blu, bianco-arancio, bianco-verde, bianco-marrone |
| Coppie | 2 core per la coppia |
| Tipo di coppia schermatura | Alluminio-poliestere rivestito in lamina |
| Nel complesso twist | 4 coppie ritorte |
| Schermatura | Schermo a treccia in rame stagnato |
| Guaina esterna, colore | nero |
| Cavo esterno diametro D | 6.6 mm ±0,2 mm |
| Minimo raggio di curvatura posa fissa | 6 x D |
| Resistenza alla trazione GRP | ≤ 60 N (temporaneo) |
| ≤ 15 N (Permanente) | |
| Peso del cavo | 59 kg/km |
| Peso di rame | 28 kg/km |
| La guaina esterna, materiale | PE-X |
| Il materiale di isolamento del conduttore | Cella PE |
| Materiale del conduttore | Tin-plated Cu fili litz |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| Resistenza del conduttore | ≤ 145 Ω/km |
| Di lavoro capacità | 44 nF (per chilometro) |
| Impedenza d'onda | 100 Ω ±5 Ω (a 100 MHz) |
| Verso la fine diafonia (NEXT) | 100 dB (a 1 MHz) |
| 99 dB (a 10 MHz) | |
| 95 dB (a 100 MHz) | |
| 92 dB (a 200 MHz) | |
| 90 dB (a 250 MHz) | |
| 83 dB (a 500 MHz) | |
| 81 dB (a 600 MHz) | |
| 80 dB (a 700 MHz) | |
| 77 dB (a 800 MHz) | |
| 75 dB (a 900 MHz) | |
| 74 dB (a 1000 MHz) | |
| 72 dB (a 1100 MHz) | |
| 70 dB (a 1200 MHz) | |
| Potenza-summated prossimo fine diafonia (PSNEXT) | 97 dB (a 1 MHz) |
| 96 dB (a 10 MHz) | |
| 92 dB (a 100 MHz) | |
| 89 dB (a 200 MHz) | |
| 87 dB (a 250 MHz) | |
| 80 dB (a 500 MHz) | |
| 78 dB (a 600 MHz) | |
| 77 dB (a 700 MHz) | |
| 74 dB (a 800 MHz) | |
| 72 dB (a 900 MHz) | |
| 71 dB (a 1000 MHz) | |
| 69 dB (a 1100 MHz) | |
| 67 dB (a 1200 MHz) | |
| Attenuazione | 0.25 dB (a 1 MHz) |
| 0.76 dB (a 10 MHz) | |
| 2.49 dB (a 100 MHz) | |
| 3.69 dB (a 200 MHz) | |
| 4.18 dB (a 250 MHz) | |
| 5.6 dB (a 500 MHz) | |
| 6.74 dB (a 600 MHz) | |
| 7.32 dB (a 700 MHz) | |
| 7.89 dB (a 800 MHz) | |
| 8.5 dB (a 900 MHz) | |
| 9.11 dB (a 1000 MHz) | |
| 9.5 dB (a 1100 MHz) | |
| 9.9 dB (a 1200 MHz) | |
| Perdita di ritorno (RL) | 24 dB (a 1 MHz) |
| 33.9 dB (a 10 MHz) | |
| 38.3 dB (a 100 MHz) | |
| 35.3 dB (a 200 MHz) | |
| 32.9 dB (a 250 MHz) | |
| 29.7 dB (a 500 MHz) | |
| 30.6 dB (a 600 MHz) | |
| 31 dB (a 700 MHz) | |
| 26.7 dB (a 800 MHz) | |
| 28,6 dB (a 900 MHz) | |
| 27,5 dB (a 1000 MHz) | |
| 26.9 dB (a 1100 MHz) | |
| 26.3 dB (a 1200 MHz) | |
| Diafonia (ACR) | 100 dB (a 1 MHz) |
| 99 dB (a 10 MHz) | |
| 93 dB (a 100 MHz) | |
| 88 dB (a 200 MHz) | |
| 86 dB (a 250 MHz) | |
| 78 dB (a 500 MHz) | |
| 74 dB (a 600 MHz) | |
| 72 dB (a 700 MHz) | |
| 69 dB (a 800 MHz) | |
| 67 dB (a 900 MHz) | |
| 65 dB (a 1000 MHz) | |
| 63 dB (a 1100 MHz) | |
| 61 dB (a 1200 MHz) | |
| Potenza-summated diafonia (PS-ACR) | 97 dB (a 1 MHz) |
| 96 dB (a 10 MHz) | |
| 90 dB (a 100 MHz) | |
| 85 dB (a 200 MHz) | |
| 83 dB (a 250 MHz) | |
| 75 dB (a 500 MHz) | |
| 71 dB (a 600 MHz) | |
| 69 dB (a 700 MHz) | |
| 66 dB (a 800 MHz) | |
| 64 dB (a 900 MHz) | |
| 62 dB (a 1000 MHz) | |
| 60 dB (a 1100 MHz) | |
| 58 dB (a 1200 MHz) | |
| Il segnale di velocità | 0.78 c |
| Segnale di runtime | 4.4 ns/m |
| Scudo di attenuazione | 60 dB (fino a 1000 MHz) |
| La soppressione di interferenze | 90 dB (fino a 1000 MHz) |
| Accoppiamento a resistenza | 5.00 mΩ/m (a 10 MHz) |
| Tensione nominale, tv via cavo | 125 V AC (Uo) |
| Tensione di prova Core/Core | 1000 V AC (50 Hz, 1 min.) |
| Tensione di prova Core/Scudo | 1000 V AC (50 Hz, 1 min.) |
| Protezione antincendio in veicoli ferroviari | BS 6853 (cavo Interno Ia, Ib, II/cavo esterno Ia, Ib, II) |
| DIN 5510-2 (protezione Antincendio di livello 1, 2, 3, 4) | |
| EN 45545-2 | |
| IT 50306-4 | |
| NF F16-101 (Classificazione C/F1) | |
| NF F16-101 (cavo Interno A1, A2, B/cavo esterno A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Classe A) | |
| UIC 564-2 (Classe A) | |
| Resistenza alla fiamma | secondo EN 60332-1-2 |
| IT 60332-3-25 | |
| secondo la norma ISO 14572 5.21 (ONU ECE-R 118.01) | |
| Senza alogeni | Secondo EN 50267-2-1 |
| secondo EN 60684-2 | |
| Resistenza all'olio | secondo EN 60684-2, 72 h a 100 °C, IRM 902 |
| Altre resistenza | Resistente alla benzina secondo EN 60684-2, 72 h a 100 °C, IRM 903 |
| Resistente all'ozono secondo la EN 50306-4, 72 h a 40 °C, la procedura B, concentrazione in volume di 200 x 10-6 | |
| La concentrazione di fumi | EN 61034-2 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni sessanta un mille otto cento unoeCl@ss 7.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 8.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 9.0Venti sette millioni sessanta un mille otto cento uno
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1.05 mm |
| sezione nominale del conduttore (EF000060) | 0.14 mm² |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 8 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | polietilene (PE) |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | intrecciato |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | nero |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 6.6 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 40 mm |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
