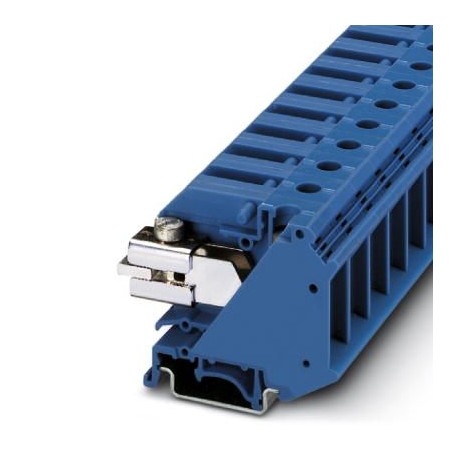

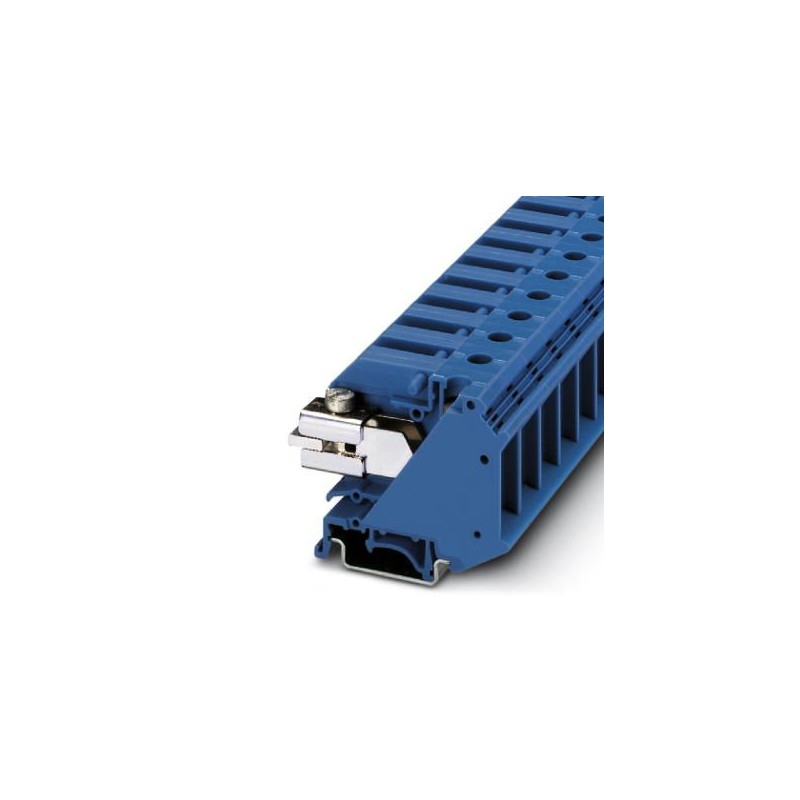

UTN 35 3245066 PHOENIX CONTACT Morsetto sezionatore N
UTN 35
3245066
PHOENIX_CONTACT
Morsetto sezionatore N
Morsetto neutro sezionabile, Nota sul montaggio: Per fissare saldamente la sbarra di collegamento neutro, i cavalletti devono essere posizionati all'inizio e alla fine di ogni morsettiera, nonché strisce più lunghe ogni 20 cm., per l'interruzione del conduttore neutro, tensione nominale: 400 V, corrente nominale: 110 A, collegamento speciale e misto, 1° piano, collegamento a destra, Dimensioni sezione: 35 mm², sezione: 0,75 mm² - 35 mm², Classe di montaggio: NS 35/7,5, NS 35/15, colore: blu
morsetti di giunzione > Morsetto di disconnessione per conduttore neutro
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3245066 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1152 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 255 (C_1_2017) |
| GTIN | 4046356299039 |
| Peso per pezzo (confezione esclusa) | 46,930 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | GR (Grecia) |
Generalità
| Nota | Nota per il montaggio:Per un fissaggio sicuro della barra collett. N è necessario montare i blocchetti di supporto all’estremità di ogni morsettiera o, in presenza di morsett. più lunghe, installarli a distanza di 20 cm. |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 35 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Corrente di carico massima | 110 A (con una sezione conduttore di 35 mm²) |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Corrente di carico massima | 110 A (con una sezione conduttore di 35 mm²) |
| Corrente nominale IN | 110 A |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | No |
Dati di collegamento
| Nota | Punto di connessione |
|---|---|
| Collegamento | Attacco speciale e combinato |
| Filettatura | M6 |
| Lunghezza di spelatura | 16 mm |
| Coppia min. | 3,2 Nm |
| Coppia max. | 3,7 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,75 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 2 |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 35 mm² |
| Sezione min. conduttore flessibile AWG | 18 |
| Sezione max. del conduttore flessibile AWG | 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| tensione nominale (EF000228) | 400 V |
| numero di punti di serraggio (EF000584) | 2 |
| modo di montaggio (EF000003) | altro |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 15 mm |
| altezza (EF000040) | 55 mm |
| profondità (EF000049) | 49.8 mm |
| piastra di collegamento necessaria (EF002528) | No |
| colore (EF000007) | blu |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3245066-UTN 35 | 101 Kbytes |
|
