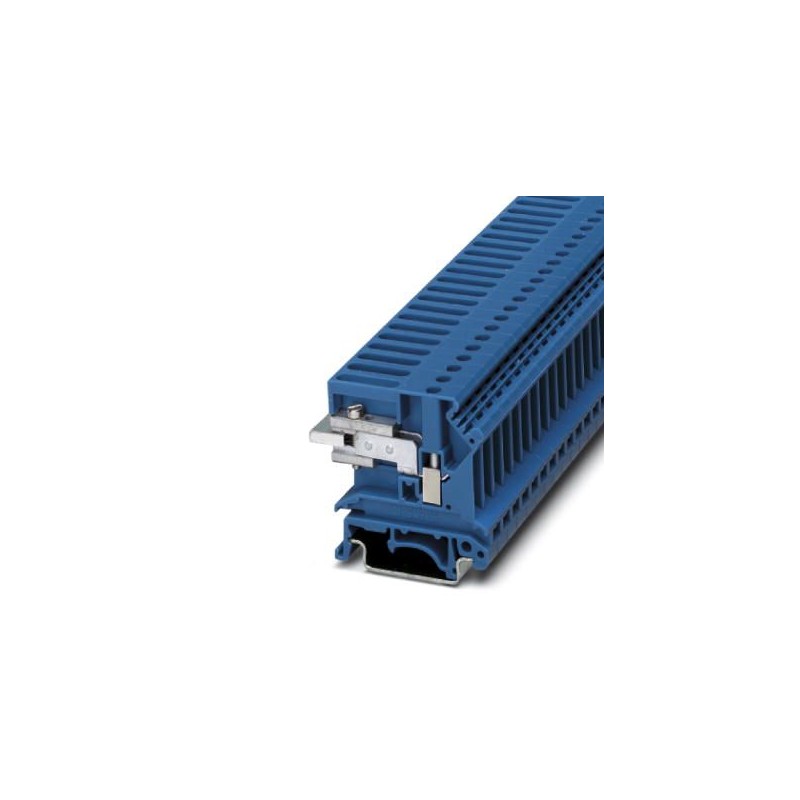

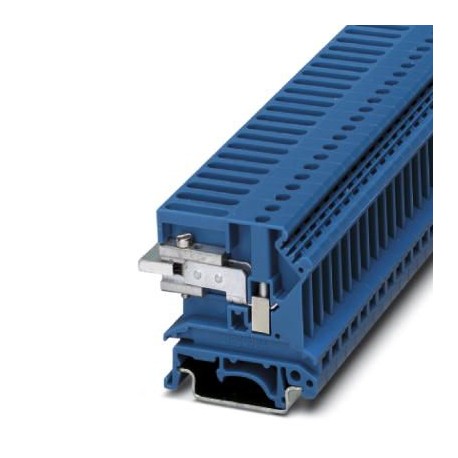

UKN 5 BU 3032088 PHOENIX CONTACT Morsetto sezionatore N
UKN 5 BU
3032088
PHOENIX_CONTACT
50
Morsetto sezionatore N
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3032088 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1252 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 507 (C_1_2017) |
| GTIN | 4017918092238 |
| Peso per pezzo (confezione esclusa) | 11,940 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | GR (Grecia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 4 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Corrente di carico massima | 36 A (con una sezione conduttore di 6 mm²) |
| Carico di corrente ammissibile sulle barre N | 140 A |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 32 A |
| Corrente di carico massima | 36 A (con una sezione conduttore di 6 mm²) |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | Sì |
| Squadretta sezionatrice, filettatura | M2,5 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Specifica di prova protezione antinfortunistica | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protezione dai contatti accidentali | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 7,3 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,2 mm² |
| Valore nominale forza d'estrazione | 10 N |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Prova di trazione sezione del conduttore | 6 mm² |
| Valore nominale forza d'estrazione | 80 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 32/NS 35 |
| Valore nominale | 5 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 4,8 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 4 mm² |
| Corrente di breve durata | 0,48 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 6 mm² |
| Corrente di breve durata | 0,72 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -40 °C |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Lunghezza | 43,5 mm |
| Altezza NS 35/7,5 | 47 mm |
| Altezza NS 35/15 | 54,5 mm |
| Altezza NS 32 | 52 mm |
Dati di collegamento
| Nota | Punto di connessione |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| Collegamento | Attacco speciale e combinato |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3032088-UKN 5 BU | 101 Kbytes |
|
