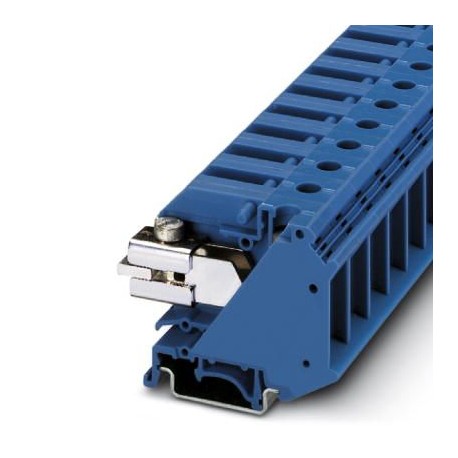

UIKN 35 BU 3034015 PHOENIX CONTACT Morsetto sezionatore N
UIKN 35 BU
3034015
PHOENIX_CONTACT
Morsetto sezionatore N
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3034015 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1252 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 509 (C_1_2017) |
| GTIN | 4017918092290 |
| Peso per pezzo (confezione esclusa) | 49,026 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | GR (Grecia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 35 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Corrente di carico massima | 110 A (con una sezione conduttore di 35 mm²) |
| Carico di corrente ammissibile sulle barre N | 140 A |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 110 A |
| Corrente di carico massima | 110 A (con una sezione conduttore di 35 mm²) |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | No |
| Squadretta sezionatrice, filettatura | M5 |
| Coppia min. | 2,5 Nm |
| Coppia max. | 3 Nm |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 7,3 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,75 mm² / 0,4 kg |
| 35 mm2/6,8 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,75 mm² |
| Valore nominale forza d'estrazione | 30 N |
| Prova di trazione sezione del conduttore | 35 mm² |
| Valore nominale forza d'estrazione | 190 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 32/NS 35 |
| Valore nominale | 10 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 6,4 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensioni
| Larghezza | 15 mm |
|---|---|
| Lunghezza | 55 mm |
| Altezza NS 35/7,5 | 51 mm |
| Altezza NS 35/15 | 58,5 mm |
| Altezza NS 32 | 56 mm |
Dati di collegamento
| Nota | Punto di connessione |
|---|---|
| Sezione conduttore rigido min. | 0,75 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 35 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| Collegamento | Attacco speciale e combinato |
| Lunghezza di spelatura | 16 mm |
| Filettatura | M6 |
| Coppia min. | 3,2 Nm |
| Coppia max. | 3,7 Nm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3034015-UIKN 35 BU | 103 Kbytes |
|
