PHOENIX_CONTACTRelè industrialiEMD-SL-3V-400 2866051 PHOENIX CONTACT Relè di controllo

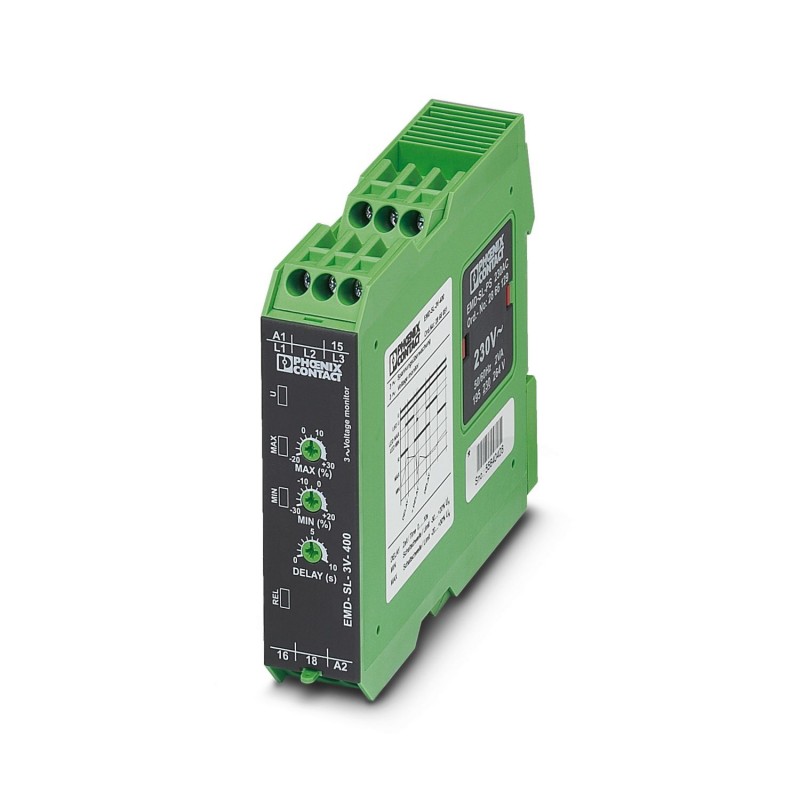

PHOENIX_CONTACT EMD-SL-3V-400 2866051 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

EMD-SL-3V-400 2866051 PHOENIX CONTACT Relè di controllo

Riferimento: EMD-SL-3V-400

Codice: 2866051

Produttore: PHOENIX_CONTACT

Descrizione:

Relè di controllo
Relè di supervisione per il monitoraggio della tensione trifase di 280...520 V AC, finestra, senza collegamento neutro, tensione di alimentazione selezionabile tramite modulo di potenza, 1 contatto commutato
Relè di monitoraggio per il monitoraggio delle tensioni trifase da 280...520 V AC, finestra, senza collegamento al filo neutro, tensione di alimentazione selezionabile tramite modulo di alimentazione, 1 cambio

Categorie:

  • relè > relè di monitoraggio tensione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 210,76 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2866051
Pezzi/conf.1 PZ
Sales keyCK4111 -
Pagina catalogoPagina 269 (C_5_2017)
GTIN4017918952655
Peso per pezzo (confezione esclusa)133,100 g
Numero tariffa doganale85364900
Paese di origineAT (Austria)

Dimensioni

Larghezza22,5 mm
Altezza90 mm
Profondità113 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
-25 °C ... 40 °C (a norma UL 508)
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C

Dati d'ingresso

Tensione d'ingresso nominale UN3 ~ 400 V
Coefficiente termico massimo< 0,1 %/K
FunzioneWindow, senza connessione conduttore di neutro
Campo di regolazione min.-30 % ... 20 % (da UN)
Campo di regolazione max.-20 % ... 30 % (da UN)
Campo di regolazione min. valore soglia tensione280 V AC ... 480 V AC
Campo di regolazione max. valore soglia tensione320 V AC ... 520 V AC
Ambito di regolazione ritardo di attivazione0,2 s ... 10 s
Precisione base± 5 % (dal valore fondo scala)
Precisione di regolazione≤ 5 % (dal valore fondo scala)
Precisione di ripetizione≤ 2 %
Influenza tensione≤ 0,5 %
Tempo di ripristino500 ms

Lato contatti

Esecuzione dei contatti1 contatto di scambio libero da potenziale
Max. tensione commutabile250 V AC (a norma IEC 60664-1)
Max. potenza commutabile (carico ohmico)750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm)
1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm)
Fusibile d'uscita5 A (rapido)

Alimentazione

Range tensione di alimentazione24 V AC ... 230 V AC (vedere Power Module)
24 V DC (vedere Power Module)

Generalità

Durata meccanicaca. 2x 107cicli di manovre
Funzionamento100 % ED
Posizione d'installazionea scelta
Indicazione per il montaggiosu guida standard NS 35 a norma EN 60715
Compatibilità elettromagneticaConformità alla direttiva EMC 2004/108/CE
Categoria di sovratensioneIII, isolamento base (secondo EN 50178)
Materiale isolante custodiapoliammide PA, autoestinguente
Coloreverde
Tensione di isolamento nominale300 V (a norma EN 50178)
ConformitàCE conforme
UL, USA / CanadaUL/C-UL Listed UL 508

Dati di collegamento

Sezione conduttore flessibile min.0,25 mm²
Sezione conduttore flessibile max.2,5 mm²
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
Sezione conduttore rigida0,5 mm² ... 2,5 mm²
Sezione conduttore flessibile0,25 mm² ... 2,5 mm²
Sezione conduttore AWG20 ... 14
Coppia di serraggio1 Nm

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2004/108/CE
Emissione disturbiEN 61000-6-3
Immunità ai disturbiEN 61000-6-2
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
ConformitàCE conforme
UL, USA / CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2866051 Relè (EC001438)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicaintervallo di misura della tensione 1 (EF006134)
Valore caratteristica280 V
Nome caratteristicatipo di tensione del campo di misura (EF003399)
Valore caratteristicaAC
Nome caratteristicasottotensione monofase possibile (EF003390)
Valore caratteristicaNo
Nome caratteristicasottotensione trifase possibile (EF003391)
Valore caratteristicaNo
Nome caratteristicasovratensione monofase possibile (EF003392)
Valore caratteristicaNo
Nome caratteristicasovratensione trifase possibile (EF003393)
Valore caratteristicaNo
Nome caratteristicafinestra monofase possibile (EF003394)
Valore caratteristicaNo
Nome caratteristicafinestra trifase possibile (EF003395)
Valore caratteristicaNo
Nome caratteristicafunzione sottotensione di tensione continua (EF003396)
Valore caratteristicaNo
Nome caratteristicafunzione sovratensione di tensione continua (EF003397)
Valore caratteristicaNo
Nome caratteristicafunzione finestra di tensione continua (EF003398)
Valore caratteristicaNo
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica90 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica113 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2866051-EMD-SL-3V-400
114 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
