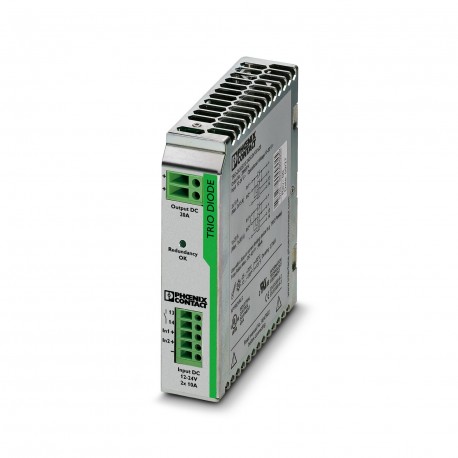

TRIO-DIODE/12-24DC/2X10/1X20 2866514 PHOENIX CONTACT Modulo di ridondanza
TRIO-DIODE/12-24DC/2X10/1X20
2866514
PHOENIX_CONTACT
Modulo di ridondanza
Modulo di ridondanza con monitoraggio funzionale, 12 ... 24 V CC, 2x 10 A, 1x 20 A
Apparecchi elettrici a bassa tensione > Modulo di protezione contro le sovratensioni
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Funzionamento DC | |
| Intervallo tensione in entrata | 12 V DC ... 24 V DC |
| Range tensione d'ingresso | 10 V DC ... 30 V DC |
| Campo delle tensioni d'ingresso DC | 10 V DC ... 30 V DC |
| Tipo di tensione della tensione di alimentazione | DC |
| Protezione contro inversione polarità | < sì60 V |
| Corrente di ingresso nominale (IN) | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) | |
| Corrente max Imax | 2x 15 A (-25 °C ... 40 °C) |
| 1x 30 A (-25 °C ... 40 °C) | |
| Protezione contro le sovratensioni dei transienti | Varistore |
| Tensione dissipata ingresso/uscita | 0,5 V |
Dati di uscita
| Efficienza | > 97 % |
| Tensione di uscita nominale | UIn- 0,5 V |
| Corrente nominale di uscita (IN) | 20 A (Aumento di potenza) |
| 10 A (Ridondanza) | |
| Declassamento | 55 °C ... 70 °C (2,5 %/K) |
| Max. potenza dissipata con carico nominale | 7 W (IOUT= 10 A) |
| Possibilità di collegamento in serie | no |
| Segnale: Redundancy OK senza potenziale | |
| Descrizione dell'uscita | Contatto chiuso a UIN1& UIN2> 8 V |
| Max. tensione commutabile | max. 60 V DC |
| Max. corrente d'inserzione | ≤ 100 mA (resistente a cortocircuiti) |
Dati di collegamento
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 9 mm |
| Filettatura | M2,5 |
| Coppia min. | 0,4 Nm |
| Coppia max. | 0,5 Nm |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 10 |
| Lunghezza di spelatura | 14 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Segnale | |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Filettatura | M2,5 |
| Coppia min. | 0,4 Nm |
| Coppia max. | 0,5 Nm |
Segnalazione
| Tipi di segnalazione | LED |
| Contatto relè | |
| Uscita segnale: Redundancy OK senza potenziale | |
| Segnalazione stato | LED Redundancy OK |
| Nota relativa all'indicatore di stato | UIN1& UIN2> 8 V: Il LED verde si accende |
Caratteristiche elettriche
| Tensione di isolamento ingresso, uscita/custodia | 500 V |
Caratteristiche articolo
| Tipo di prodotto | Modulo di ridondanza |
| Famiglia di prodotti | TRIO DIODE |
| MTBF (IEC 61709, SN 29500) | > 10000000 h (40 °C) |
| LED | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado d'inquinamento | 2 |
Dimensioni
| Larghezza | 32 mm |
| Altezza | 130 mm |
| Profondità | 115 mm |
| Unità modulare | 1,8 TE |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
Indicazioni materiale
| Materiale custodia | Metallo |
| Materiale custodia | Lamiera d’acciaio zincata |
| Materiale della custodia | Lamiera d’acciaio zincata |
| Materiale degli elementi laterali | Alluminio |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | |
| 15 Hz ... 150 Hz, 2,3g tv= 90 min. | |
Normative e prescrizioni
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo – Bassa tensione di protezione | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
Omologazioni
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Custodia | Level 3 |
| Scariche elettrostatiche | |
| Scarica contatti | 6 kV (Scarica contatti) |
| Scarica in aria | 8 kV (Scarica in aria) |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (level 3 - asimmetrico: linea a terra) |
| Uscita | 2 kV (level 3 - asimmetrico: linea a terra) |
| Osservazioni | Criterio B |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 2 kV (level 3 - asimmetrico: linea a terra) |
| 1 kV (Level 2 - simmetrico: Linea a linea) | |
| Uscita | 2 kV (level 3 - asimmetrico: linea a terra) |
| 1 kV (Level 2 - simmetrico: Linea a linea) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/uscita | Level 3 |
| Frequenza | 150 kHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | altro |
| tipo di tensione d'esercizio (EF005294) | DC |
| tensione d'esercizio DC (EF008208) | 12 V |
| con indicatore a LED (EF005950) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866514-TRIO-DIODE/12-24DC/2X10/1X20 | 122 Kbytes |
|
