> >>QUINT-ORING/24DC/2X10/1X20 2320173 PHOENIX CONTACT Modulo di ridondanza, verniciatura di protezione
Prodotto precedente Prodotto successivo

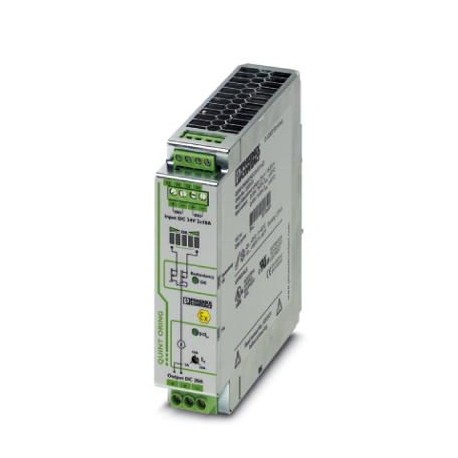

QUINT-ORING/24DC/2X10/1X20 2320173 PHOENIX CONTACT Modulo di ridondanza, verniciatura di protezione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QUINT-ORING/24DC/2X10/1X20 2320173 PHOENIX CONTACT Modulo di ridondanza, verniciatura di protezione

QUINT-ORING/24DC/2X10/1X20

2320173

PHOENIX_CONTACT

Modulo di ridondanza, verniciatura di protezione

Maggiori dettagli


Alimentatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $303.30
Prezzo unitario: $303.30

Quantità Prezzo
1+$303.30
2+$294.43
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2320173
Pezzi/conf.1 PZ
Sales keyCMRQ43 -
Pagina catalogoPagina 260 (C_4_2017)
GTIN4046356524902
Peso per pezzo (confezione esclusa)400,000 g
Numero tariffa doganale85049091
Paese di origineCN (Cina)

Dimensioni

Larghezza32 mm
Altezza130 mm
Profondità125 mm
Larghezza per montaggio alternativo122 mm
Altezza per montaggio alternativo130 mm
Profondità per montaggio alternativo35 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (Startup type tested)-40 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)≤ 100 % (a 25 °C, nessuna condensa)
Classe di climatizzazione3K3 (a norma EN 60721)
Grado d'inquinamento2
Quota d'installazione2000 m

Dati d'ingresso

Intervallo tensione in entrata24 V DC
Range tensione d'ingresso18 V DC ... 28 V DC (SELV)
Corrente nominale di ingresso2x 10 A (-25 °C ... 60 °C)
1x 20 A (-25 °C ... 60 °C)
Max. corrente d’ingresso2x 15 A (-25 °C ... 40 °C)
1x 30 A (-25 °C ... 40 °C)
60 A (12 ms, Tecnologia SFB)

Dati d'uscita

Tensione di uscita nominale0,1 V (< ingresso DC)
Corrente nominale di uscita (IN)20 A (Aumento di potenza)
10 A (Ridondanza)
Derating60 °C ... 70 °C (2,5 % / K)
Possibilità di collegamento in serieNo
Protezione contro la sovratensione sull'uscita≤ 32 V DC
Max. potenza dissipata con carico nominale2 W (IOUT= 20 A)

Generalità

Peso netto0,4 kg
Efficienza> 98 %
Classe di protezioneIII
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)
> 1000000 h (40 °C)
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm
affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm

Dati di collegamento ingresso

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.4 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.14
Sezione conduttore AWG max.12
Lunghezza di spelatura8 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Sezione conduttore AWG min.10
Lunghezza di spelatura7 mm
FilettaturaM3

Segnalazione dati di collegamento

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.4 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.16
Sezione conduttore AWG max.12
Lunghezza di spelatura10 mm
FilettaturaM3

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Immunità ai disturbiEN 61000-6-2:2005
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
Scarica contatti4 kV (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-3
Frequenza80 MHz ... 1 GHz
Forza del campo di prova10 V/m (Grado severità collaudo 3)
Frequenza1,4 GHz ... 2 GHz
Forza del campo di prova3 V/m (Grado severità collaudo 2)
Norme/DisposizioniEN 61000-4-4
OsservazioniCriterio B
Norme/DisposizioniEN 61000-6-3
EN 61000-4-6
Frequenza0,15 MHz ... 80 MHz
Tensione10 V (Grado severità collaudo 3)
Direttiva sulla bassa tensioneConformità alla direttiva NS 2006/95/CE
Sicurezza elettrica a normaEN 60950-1/VDE 0805 (SELV)
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Riferimento normativo – Bassa tensione di protezioneIEC 60950-1 (SELV) e EN 60204-1 (PELV)
Omologazioni ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Urti18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g tv= 90 min.
Test dei gas tossiciISA-S71.04-1985 G3 Harsh Group A
ATEX II 3 G Ex nA IIC T4 Gc
DEKRA 11ATEX0031 X
IECExEx nA IIC T4 Gc
IECEx DEK 11.0015X

Classifiche

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf 27 Mbytes
PDF CATALOGO PHOENIX PROTEZIONE IT.pdf 27 Mbytes
PHOENIX CONTACT-2320173-QUINT-ORING/24DC/2X10/1X20 130 Kbytes PHOENIX CONTACT-2320173-QUINT-ORING/24DC/2X10/1X20
