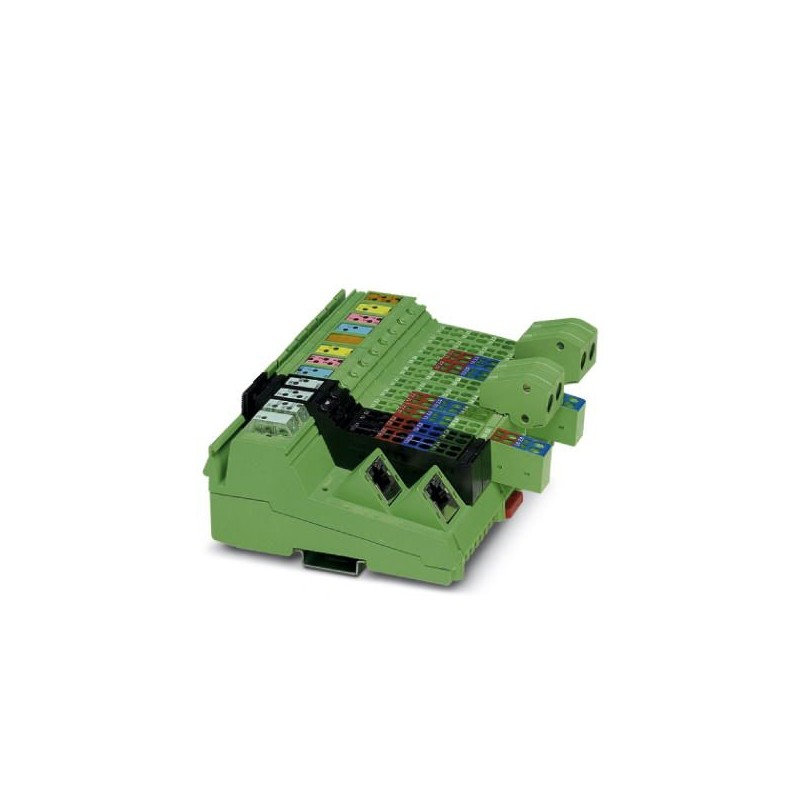

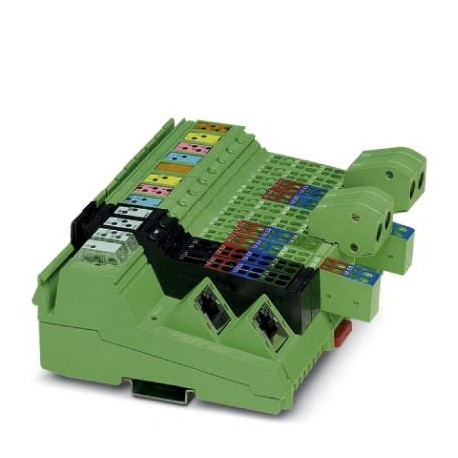

ILB S3 24 DI8 DO4 AO2 INC-IN2 2700174 PHOENIX CONTACT Accoppiatore bus
ILB S3 24 DI8 DO4 AO2 INC-IN2
2700174
PHOENIX_CONTACT
Accoppiatore bus
Il modulo Sercos III in versione Inline Block per la regolazione e il controllo della posizione di due assi di azionamento, consente il collegamento di un controllore di azionamento (con segnale +/-10 V), di un trasduttore di posizione (con segnale incrementale) e dei relativi finecorsa e interruttori di riferimento per asse
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700174 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI1AC - |
| Pagina catalogo | Pagina 188 (C_6_2017) |
| GTIN | 4046356495677 |
| Peso per pezzo (confezione esclusa) | 405,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 156 mm |
| Altezza | 141 mm |
| Profondità | 57 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | max. 85 % (senza condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 405 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali Messaggio nel registro di diagnostica |
| Cortocircuito alimentazione sensori Messaggio nel registro di diagnostica | |
| Sottotensione Alimentazione sensori Messaggio nel registro di diagnostica | |
| Tipo di montaggio | NS 35/7,5 |
Interfacce
| Denominazione | Sercos |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore femmina RJ45 |
| Velocità di trasmissione | 100 MBit/s |
| Fisica di trasmissione | Rame |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Numero ingressi | 8 |
| Nome protezione | Protezione contro cortocircuiti e sovraccarichi dell'alimentazione sensore |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Range tensione d'ingresso | -30 V DC ... 30 V DC |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2 conduttori |
| Numero uscite | 4 |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| Tensione d'uscita | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo/morsetto | 2 A |
| Carico nominale induttivo | 12 VA (1,2 H, 50 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W (48 Ω) |
Uscite analogiche
| Numero uscite | 2 |
|---|---|
| Tecnica di connessione | 2 conduttori |
| Risoluzione D/A | 10 Bit |
| Nome protezione | protezione da cortocircuito/sovraccarico |
| Segnale d'uscita, tensione | -10 V ... 10 V |
Potenziali Inline
| Denominazione | Alimentazione della tensione della logica UL |
|---|---|
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 750 mA |
| max. 950 mA | |
| Denominazione | Alimentatore per alimentazione sensori US1 |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A |
| Corrente assorbita | max. 1 A |
| Denominazione | Alimentatore per alimentazione sensori US2 |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A |
| Corrente assorbita | max. 1 A |
| Denominazione | Alimentatore per alimentazione attuatori UA1 |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A |
| Corrente assorbita | max. 2 A |
| Denominazione | Alimentatore per alimentazione attuatori UA2 |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A |
| Corrente assorbita | max. 2 A |
Ingressi encoder
| Denominazione ingresso | Ingresso encoder, 2 segnali ad onda quadra, sfalsati di 90° |
|---|---|
| Descrizione dell'ingresso | Rilevamento posizione con segnale incrementale di un encoder rotativo e lineare |
| Numero ingressi | 2 |
| Frequenza d'ingresso | fino a 300 kHz |
| Tensione di alimentazione trasduttore | 24 V |
| Corrente di alimentazione trasduttore | 250 mA (Protezione da cortocircuito/sovraccarico) |
Normative e prescrizioni
| Emissione disturbi | Settore industriale |
|---|---|
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 25g |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027259205eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
