PHOENIX_CONTACTI / OIB IL TEMP 4/8 RTD/EF-PAC 2897402 PHOENIX CONTACT Morsetto Inline

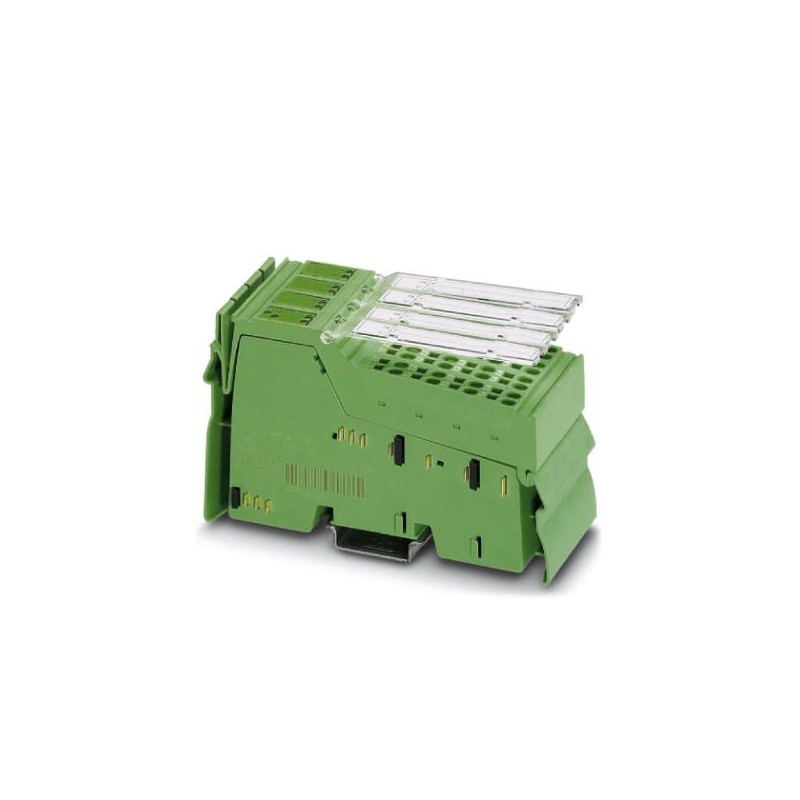

PHOENIX_CONTACT IB IL TEMP 4/8 RTD/EF-PAC 2897402 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

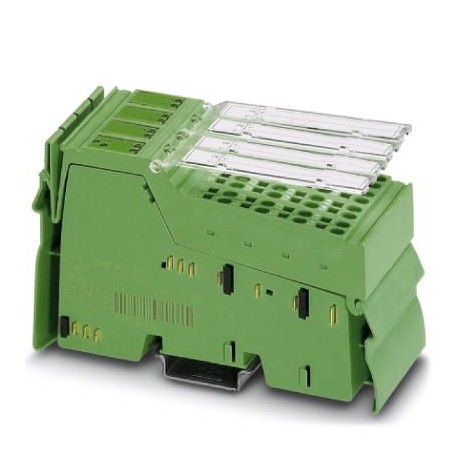

IB IL TEMP 4/8 RTD/EF-PAC 2897402 PHOENIX CONTACT Morsetto Inline

Riferimento: IB IL TEMP 4/8 RTD/EF-PAC

Codice: 2897402

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto Inline
Inline, Modulo di registrazione della temperatura, Ingressi RTD analogici: 8 (per sensori di temperatura resistivi), Tecnologia di connessione: 4 conduttori, Velocità di trasmissione su bus locale: 500 kBit/s, Grado di protezione: IP20, inclusi connettori in linea e campi di marcatura

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 634,82 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2897402
Pezzi/conf.1 PZ
Sales keyDNI143 -
Pagina catalogoPagina 165 (C_6_2017)
GTIN4046356288026
Peso per pezzo (confezione esclusa)221,600 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza48,8 mm
Altezza119,8 mm
Profondità71,5 mm
Nota sulle dimensioniDimensioni

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 95 % (senza condensa)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto221,6 g
Nota per i dati sul pesocon connettori
FunzionamentoElaborazione dati di processo con 5 word/1 word PCP
Messaggi di diagnosticaCaduta dell'alimentazione interna della periferia Segnalazione di errore periferia all'accoppiatore bus
Caduta o superamento per difetto della tensione logica ULSegnalazione di errore periferia all'accoppiatore bus
Errore utente Segnalazione di errore nei dati di processo

Interfacce

Denominazionebus locale Inline
Numero di canali2
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s
Fisica di trasmissioneRame

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC (tramite ripartitore di potenziale)
Corrente assorbitatip. 95 mA
max. 120 mA
DenominazioneAlimentazione del modulo analogico (UANA)
Tensione di alimentazione24 V DC (tramite ripartitore di potenziale)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitatip. 6 mA
max. 15 mA
Potenza assorbitatip. 0,85 W (Totale apparecchiature)

Ingressi analogici

Numero ingressi8 (per sensori di temperatura resistivi)
Denominazione ingressoIngressi RTD analogici
Descrizione dell'ingressoIngresso per sensori di temperatura resistivi
CollegamentoConnessione a molla
Tecnica di connessione4 conduttori
Indicazioni sulla tecnologia di connessioneschermato
Tipi di sensori utilizzabili (RTD)Sensori Pt, Ni, KTY, Cu, resistenze lineari
Intervallo di resistenza lineare0 Ω ... 500 Ω
0 Ω ... 5 kΩ
0 Ω ... 30 kΩ
Principio di misuraprocedura Sigma-Delta
Rappresentazione del valore misurato16 bit (15 bit + segno)
Risoluzione A/D24 Bit
Aggiornamento dati di processo1,8 s (possibilità di dipendenza dalla modalità operativa fino a 3,3 s)
Formato dei datiIB IL, S7 compatibile
Tempo di filtro in ingresso100 ms

Separazione del potenziale

Test di verificaAlimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia 500 V AC 50 Hz 1 min.
Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale 500 V AC 50 Hz 1 min.
Periferia/Terra funzionale 500 V AC 50 Hz 1 min.

Normative e prescrizioni

Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2897402 Controllori logici programmabili (PLC) (EC001596)

Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicaingresso, corrente (EF003204)
Valore caratteristicaNo
Nome caratteristicaingresso, tensione (EF003205)
Valore caratteristicaNo
Nome caratteristicaingresso, resistenza (EF003206)
Valore caratteristicaSì
Nome caratteristicaingresso, termometro a resistenza (EF003207)
Valore caratteristicaSì
Nome caratteristicaingresso, termocoppia (EF003208)
Valore caratteristicaNo
Nome caratteristicasegnale d'ingresso configurabile (EF003209)
Valore caratteristicaNo
Nome caratteristicarisoluzione degli ingressi analogici (EF003575)
Valore caratteristica24 Bit
Nome caratteristicauscita, corrente (EF003212)
Valore caratteristicaNo
Nome caratteristicauscita, tensione (EF003213)
Valore caratteristicaNo
Nome caratteristicasegnale d'uscita configurabile (EF003214)
Valore caratteristicaNo
Nome caratteristicanumero di ingressi analogici (EF001994)
Valore caratteristica0
Nome caratteristicanumero di uscite analogiche (EF001995)
Valore caratteristica0
Nome caratteristicaingressi analogici configurabili (EF008518)
Valore caratteristicaNo
Nome caratteristicauscite analogiche configurabili (EF008519)
Valore caratteristicaNo
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaSì
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaSì
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica48.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica120.110773 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica71.44238 mm
