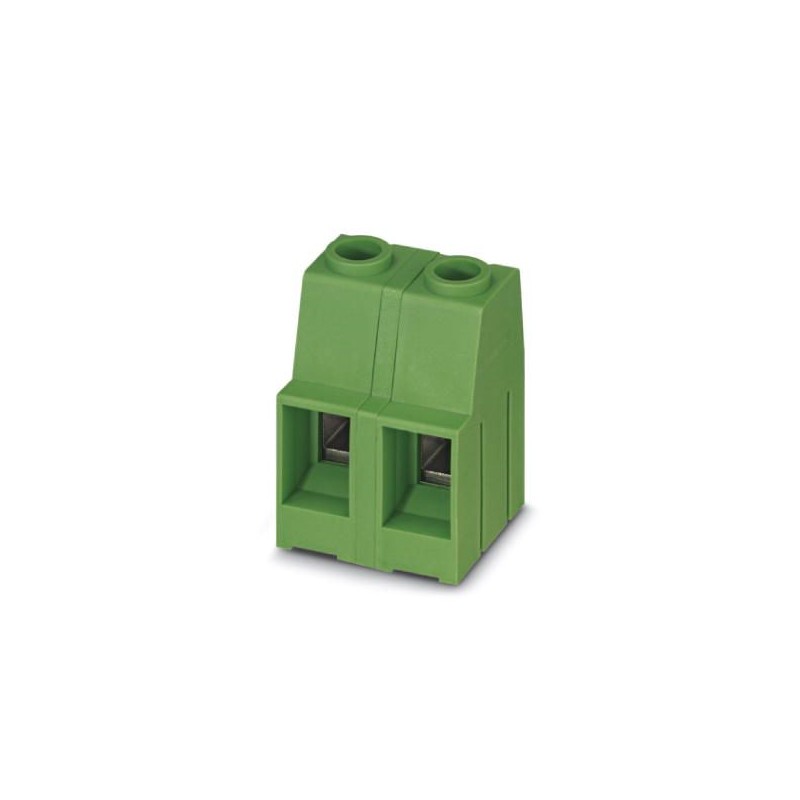

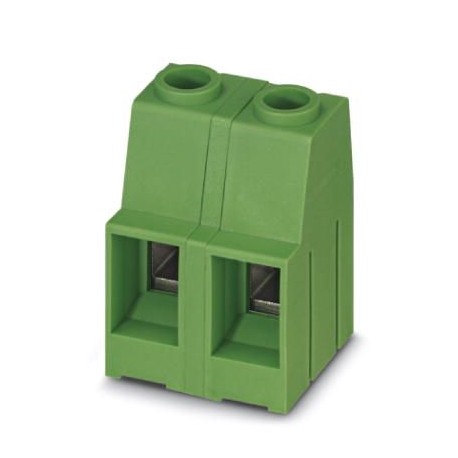

MKDSP 10HV/ 4-12,7 H1L 1774810 PHOENIX CONTACT PCB terminal block
MKDSP 10HV/ 4-12,7 H1L
1774810
PHOENIX_CONTACT
50
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 16 mm², numero di potenziali: 4, numero di file: 1, numero di poli per fila: 4, famiglia articoli: MKDSP 10HV, passo: 12,7 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: H1L Philipps-Incavo con fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: verde, disposizione dei pin: disposizione dei pin a doppia linearità, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di imballaggio: in scatola
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento settanta quattro mila otto cento dieci |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356483223 |
| Peso per Pezzo (escluso imballaggio) | 36.020 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 22 mm |
|---|---|
| Passo | 12,7 mm |
| La dimensione di una | 38.1 mm |
| Larghezza [ w ] | Di 48,26 mm |
| Altezza | 30.8 mm |
| Altezza [ h ] | 35,8 mm |
| Spina a saldare [P] | 5 mm |
| Diametro del foro | 1.5 mm |
Generale
| Gamma di articoli | MKDSP 10HV |
|---|---|
| Tensione d'impulso (III/3) | 8 kV |
| Tensione d'impulso (III/2) | 8 kV |
| Tensione d'impulso (II/2) | 6 kV |
| Tensione nominale (III/3) | 1000 V |
| Tensione nominale (III/2) | 1000 V |
| Tensione nominale (II/2) | 1000 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 76 Un |
| Sezione trasversale nominale | 10 mm2 |
| Lega per saldatura di pin di superficie | |
| Cilindrica interna gage | B6 |
| Lunghezza di spelatura | 10 mm |
| Numero di posizioni | Quattro |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1.2 Nm |
| Coppia di serraggio max | 1,5 Nm |
Connessione dati
| Sezione conduttore AWG min. | Venti |
|---|---|
| Sezione conduttore AWG max. | Sei |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 2,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 6 mm2 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento undicieCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
