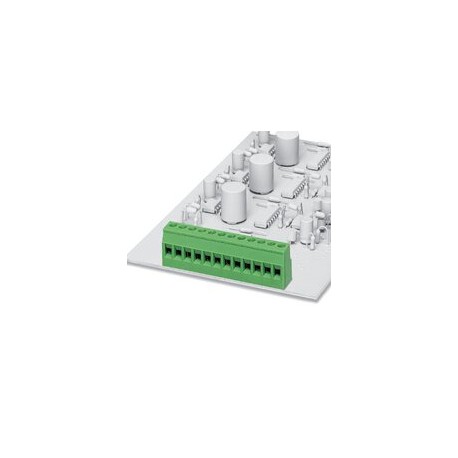

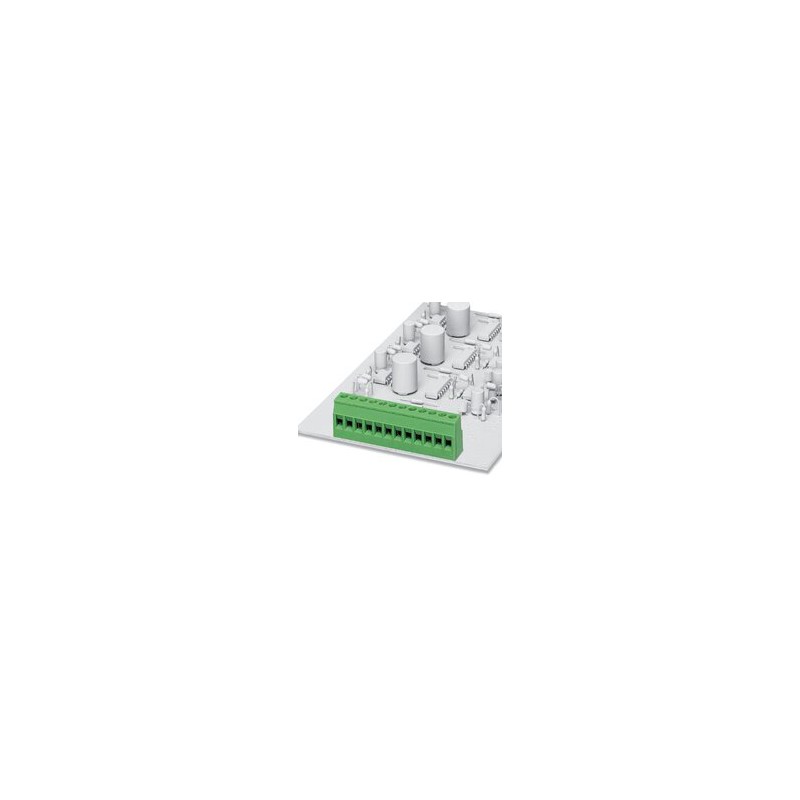

MKDSD 2,5/ 3-5,08 (VPE 500) 1889369 PHOENIX CONTACT PCB terminal block
MKDSD 2,5/ 3-5,08 (VPE 500)
1889369
PHOENIX_CONTACT
PCB terminal block
Morsetto per circuiti stampati, corrente nominale: 24 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm2, numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: MKDSD 2,5, passo: 5,08 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, Layout Pin: Piedinatura doppia lineare, Lunghezza pin [P]: 3,7 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo | Blocco di morsetti per circuiti stampati |
| Linea di prodotti | COMBICON Terminals M |
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | MKDSD 2,5 |
| N. poli | 3 |
| Passo | 5,08 mm |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Numero dei potenziali | 3 |
| Layout pin | Piedinatura doppia lineare |
| Numero di pin di saldatura per potenziale | 2 |
| Corrente nominale IN | 24 A |
| Tensione nominale UN | 400 V |
| Grado d'inquinamento | 3 |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tecnologia di connessione | |
| Tipo | Blocco di morsetti per circuiti stampati |
| Sezione nominale | 2,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a vite con gabbia |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,14 mm² ... 0,75 mm² |
| 2 conduttori di sezione identica flessibili | 0,14 mm² ... 0,75 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 0,75 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Lunghezza del tratto da spelare | 8 mm |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Piedinatura doppia lineare |
| Testa della vite del tipo di apparecchio | Fessura longitudinale (L) |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | Fessura longitudinale (L) |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore () | () |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Disegno quotato |  |
| Passo | 5,08 mm |
| Larghezza [w] | 16,42 mm |
| Altezza [h] | 21,7 mm |
| Lunghezza [l] | 11,62 mm |
| Altezza di installazione | 18 mm |
| Lunghezza codoli a saldare [P] | 3,7 mm |
| Dimensioni dei codoli | 1,1 x 0,8 mm |
| Design del circuito stampato | |
| Diametro foro | 1,4 mm |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 3,2 mm |
| Nota sulla sezione di collegamento | In caso di conduttore collegato di 2,5 mm² (rigido). |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento superficiale (III/2) | 3 mm |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 3,2 mm |
| Confezione | confezionato nel cartone |
