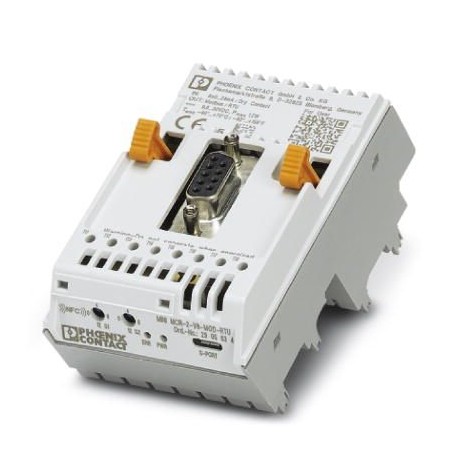

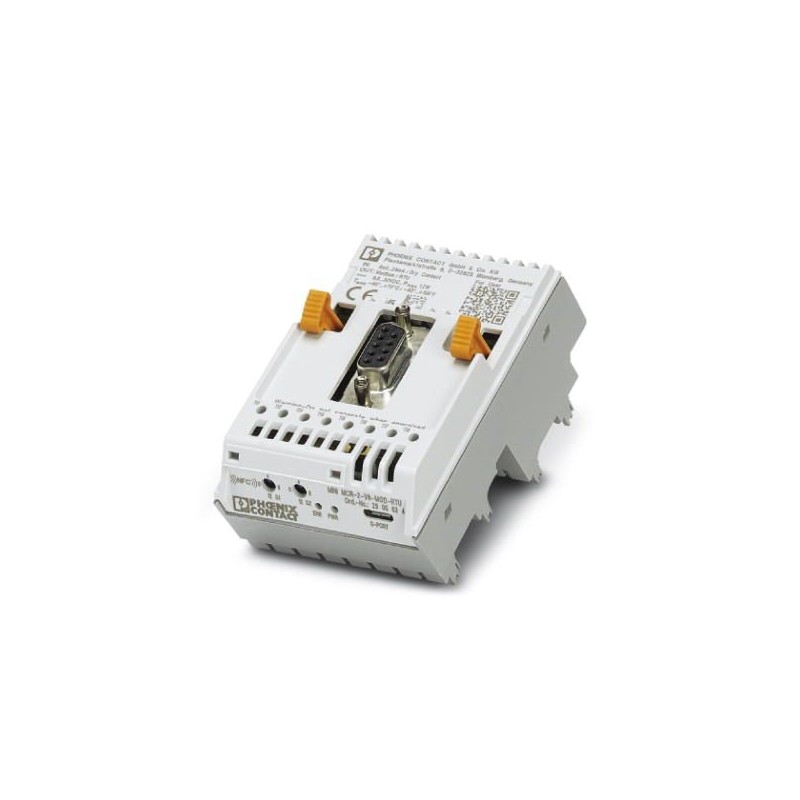

MINI MCR-2-V8-MOD-RTU 2905634 PHOENIX CONTACT Modulo di comunicazione
MINI MCR-2-V8-MOD-RTU
2905634
PHOENIX_CONTACT
Modulo di comunicazione
Otto amplificatori di separazione e trasduttori di misura MINI Analog Pro possono essere integrati facilmente e rapidamente con un adattatore di comunicazione in una rete Modbus/RTU.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Otto amplificatori di isolamento MINI Analog Pro e convertitori di misura possono essere integrati in una rete Modbus/RTU con un adattatore di comunicazione in modo semplice e rapido.
Descrizione prodotto
L'adattatore di comunicazione offre una soluzione di cablaggio rapido, grazie al suo innovativo concetto di innesto. Otto convertitori di segnale MINI Analog Pro possono essere integrati in una rete Modbus/RTU mediante un adattatore di comunicazione in modo semplice e rapido. Le combinazioni di segnale flessibili e l'assenza delle schede d'ingresso I/O consentono di risparmiare costi e spazio nell'armadio di comando.
Dati commerciali
| Codice per l'ordinazione | 2905634 |
|---|---|
| Pezzi/conf. | 1 STK |
| Sales key | CK14ZZ - |
| Pagina catalogo | Pagina 96 (C_5_2017) |
| GTIN | 4046356997119 |
| Peso per pezzo (confezione esclusa) | 199,000 g |
| Numero tariffa doganale | 85389099 |
Alimentazione
| Campo tensioni nominali di alimentazione | 12 V ... 24 V |
|---|---|
| Range tensione di alimentazione | 9,6 V ... 30 V |
| Corrente assorbita tipica | 110 mA (con 9,6 V DC) |
| Potenza assorbita | < 1000 mW |
Dati d'ingresso
| Sorgenti d'ingresso utilizzabili | Contatto di commutazione privo di potenziale |
|---|---|
| Sorgente di corrente | |
| Numero ingressi | 8 |
| Configurabile/Programmabile | sì |
| Segnale d'ingresso, corrente | 4 mA ... 20 mA |
| Max. corrente d’ingresso | 24 mA |
| Resistenza d'ingresso ingresso corrente | 50 Ω |
| Tensione d'ingresso massima | 5 V |
Dati d'uscita
| Numero uscite | 1 |
|---|---|
| Configurabile/Programmabile | sì |
| Velocità di trasmissione | 1,2 kBit/s |
| 2,4 kBit/s | |
| 4,8 kBit/s | |
| 9,6 kBit/s | |
| 19,2 kBit/s | |
| 38,4 kBit/s | |
| 57,6 kBit/s | |
| 115,2 kBit/s | |
| Velocità di aggiornamento dati | 15 ms |
Generalità
| Errore di trasmissione | 0,1 % |
|---|---|
| Coefficiente termico massimo | 0,01 % |
| Grado di protezione | IP20 (Protezione contro i contatti accidentali) |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 50 Veff |
| Tensione di prova ingresso/uscita/alimentazione | 0,5 kV |
| Segnalazione stato | LED verde |
| Segnalazione di errore | LED rosso |
| Materiale custodia | PBT 7% GF V0 |
| Posizione d'installazione | a scelta |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % |
| Altezza | 4000 m |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Conformità | CE conforme |
| UL, USA / Canada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | GL richiesta |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
| Caratteristica | Valore |
|---|---|
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 51.1 mm |
| altezza (EF000040) | 58.549003 mm |
| profondità (EF000049) | 103.716661 mm |
