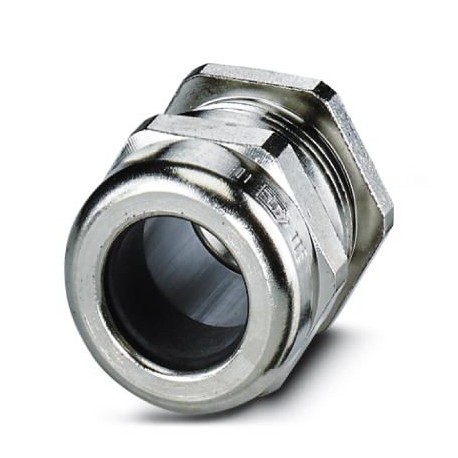

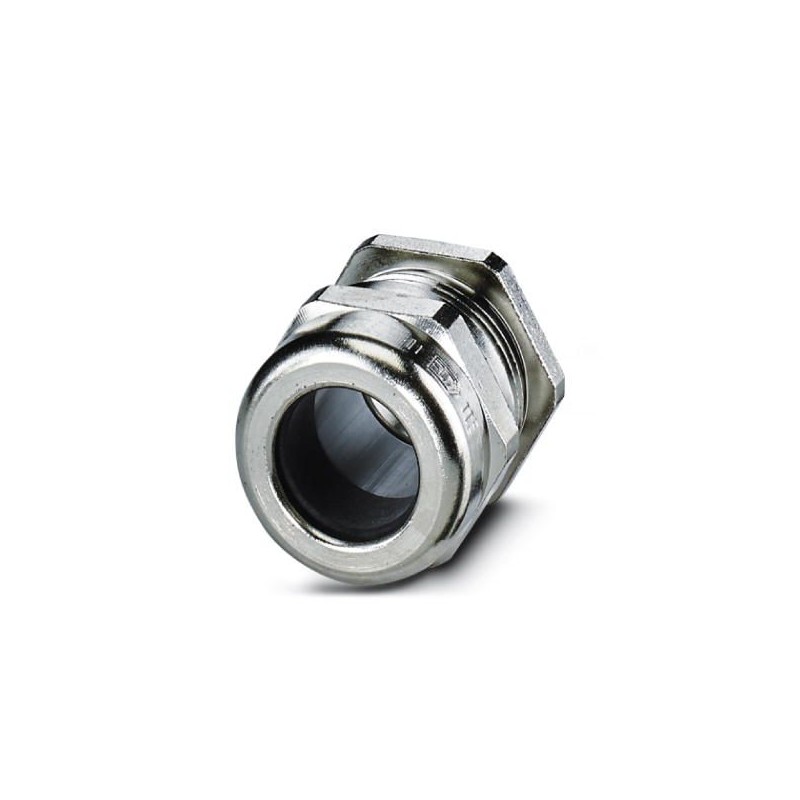

HC-M-KV-M20(11-16) 1645998 PHOENIX CONTACT Connessione a vite per cavo
HC-M-KV-M20(11-16)
1645998
PHOENIX_CONTACT
25
Connessione a vite per cavo
Pressacavo metallico fino a 5 bar, lunghezza filettatura: 6 mm, diametro cavo: 11 - 16 mm, larghezza tra le facce 27, pressacavo: M20
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1645998 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BF7DAX - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 690 (C_4_2015) |
| GTIN | 4017918941260 |
| Peso per pezzo (confezione esclusa) | 45,510 g |
| Numero tariffa doganale | 74199990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza | 35,5 mm |
|---|---|
| Apertura chiave dadi | 27 mm |
| Apertura chiave perno | 27 mm |
| Misura angolare esagonale | 30 mm |
| Lunghezza della filettatura | 6 mm |
| Diametro foro passante | 20,1 mm ... 20,2 mm |
| Diametro esterno conduttore | 11 mm ... 16 mm |
Condizioni ambientali
| Grado di protezione (IP) | IP68 (fino a 5 bar) |
|---|---|
| Temperatura ambiente (esercizio) | -30 °C ... 100 °C |
Generalità
| Numero dei conduttori | 1 |
|---|---|
| Materiale viti | Ottone, nichelato |
| Materiale inserto | PA |
| Materiale guarnizione per cavi | CR/NBR |
| Materiale guarnizione | NBR (O-ring) |
| Schermato | no |
| Tipo filettatura lato collegamenti | M20 x 1,5 |
| M20 | |
| Coppia di serraggio | 7,5 Nm (Dado per raccordi) |
| 7,5 Nm (Perno) | |
| Colore | argento |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141209eCl@ss 4.127141209eCl@ss 5.027149109eCl@ss 5.127149100eCl@ss 6.027149100eCl@ss 7.027149109eCl@ss 8.027149109eCl@ss 9.027144432
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | metrico |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 6 mm |
| apertura di chiave (EF000177) | 27 mm |
| misura angolare dell'esagono (EF005268) | 30 mm |
| adatto per diametro cavo (EF005466) | 11 mm |
| materiale (EF002169) | materiale sintetico |
| qualità del materiale (EF001257) | poliammide (PA) |
| protezione della superfice (EF000139) | non trattato |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP68 |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| inserto di tenuta multiplo (EF005004) | No |
| raccordo a vite cavo piatto (EF004685) | No |
| tipo di guarnizione (EF001217) | EV009696 |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -30 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1645998-HC-M-KV-M20(11-16) | 101 Kbytes |
|
