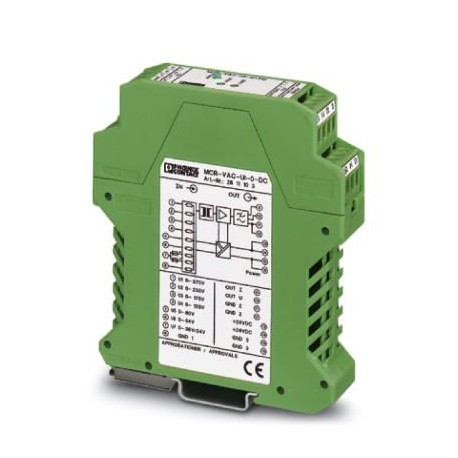

MCR-VAC-UI-O-DC 2811103 PHOENIX CONTACT Convertitori di tensione
MCR-VAC-UI-O-DC
2811103
PHOENIX_CONTACT
Convertitori di tensione
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2811103 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4B11 - |
| Pagina catalogo | Pagina 236 (C_7_2013) |
| GTIN | 4017918125400 |
| Peso per pezzo (confezione esclusa) | 204,500 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C (senza condensa) |
| Altezza massima | < 2000 m |
| Grado di protezione | IP20 |
Dati d'ingresso
| Range tensione d'ingresso | 0 V ... 370 V AC |
|---|---|
| Resistenza d'ingresso | 370 kΩ |
| Range tensione d'ingresso | 0 V ... 250 V AC |
| Resistenza d'ingresso | 250 kΩ |
| Range tensione d'ingresso | 0 V ... 170 V AC |
| Resistenza d'ingresso | 170 kΩ |
| Range tensione d'ingresso | 0 V ... 120 V AC |
| Resistenza d'ingresso | 120 kΩ |
| Range tensione d'ingresso | 0 V ... 80 V AC |
| Resistenza d'ingresso | 80 kΩ |
| Range tensione d'ingresso | 0 V ... 54 V AC |
| Resistenza d'ingresso | 54 kΩ |
| Range tensione d'ingresso | 0 V ... 36 V AC |
| Resistenza d'ingresso | 36 kΩ |
| Range tensione d'ingresso | 0 V ... 24 V AC |
| Resistenza d'ingresso | 24 kΩ |
| Tensione nominale | 440 V (non collegati a massa) |
| 250 V (verso terra) |
Dati d'uscita
| Denominazione uscita | Uscita in tensione |
|---|---|
| Segnale d'uscita, tensione | 0 V ... 10 V |
| Tensione in uscita max. | 15 V |
| Carico/carico di uscita uscita di tensione | > 10 kΩ |
| Ripple | < 50 mVSS |
| Denominazione uscita | Uscita in corrente |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corrente d'uscita max. | 30 mA |
| Carico/carico di uscita uscita di corrente | < 500 Ω |
| Ripple | < 50 mVSS |
Dati di collegamento
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Tecnica di connessione | Connessione a vite |
Generalità
| Errore di trasmissione | < 1,5 % (del fondo scala) |
|---|---|
| Coefficiente termico tipico | 0,02 %/K (50/60 Hz) |
| Campo di misurazione frequenza | 45 Hz ... 400 Hz |
| Zero | ± 20 % |
| Zero / Span | ± 20 % |
| Tempo di risposta (10-90%) | 250 ms |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 300 V DC |
| Tensione di prova ingresso/uscita | 3,3 kV (50 Hz, 1 min) |
| Tensione di prova ingresso/alimentazione | 3,3 kV (50 Hz, 1 min) |
| Tensione di prova uscita/alimentazione | 1 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Colore | verde |
| Materiale custodia | Poliammide PA non rinforzato |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Attacco a norma | CUL |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210125eCl@ss 8.027210125eCl@ss 9.027210125
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2811103-MCR-VAC-UI-O-DC | 136 Kbytes |
|
