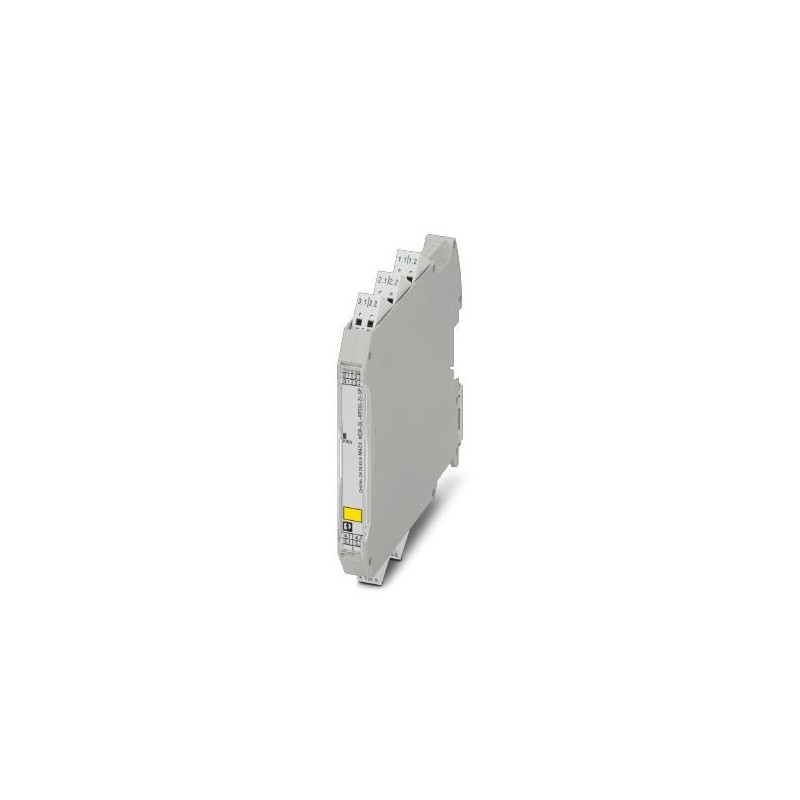

MACX MCR-SL-RPSSI-2I-SP 2924838 PHOENIX CONTACT Isolatori galv. alim.

Riferimento: MACX MCR-SL-RPSSI-2I-SP

Codice: 2924838

Produttore: PHOENIX_CONTACT

Descrizione:

Isolatori galv. alim.
Condizionatore di segnale di ingresso e alimentazione del trasduttore trasparente HART dello strumento. Trasferisce segnali alimentati o attivati da 0/4 mA ... 20 mA separati galvanicamente dal campo in due cariche. separazione galvanica a 4 vie; connessione push-in, SIL, PL.

Categorie:

  • sensori > amplificatore di isolamento
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 424,31 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2924838
Pezzi/conf.1 PZ
Sales keyCK1111 -
Pagina catalogoPagina 121 (C_5_2017)
GTIN4046356572057
Peso per pezzo (confezione esclusa)153,000 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Larghezza12,5 mm
Altezza116 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 60 °C (Posizione di montaggio a piacere)
-20 °C ... 70 °C (Posizione di installazione a piacere, distanza tra i moduli  5 mm, fattore di riduzione MTBF 2,5, non sottoposto a valutazione UL)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Altezza massima≤ 2000 m
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Immunità ai disturbiEN 61000-6-2

Dati di ingresso

Ingresso segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'ingresso, corrente4 mA ... 20 mA
Tensione di aliment. transmitter> 21,5 V (20 mA)
> 21 V (23 mA)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)
Ingresso segnaleFunzionam. isolatore galvanico
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Caduta di tensione< 3,9 V (in funzionamento isolatore galvanico d'ingresso)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)

Dati di uscita

Uscita segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'uscita, corrente4 mA ... 20 mA (attivo)
0 mA ... 20 mA
Carico/carico di uscita uscita di corrente< 450 Ω (20 mA)
< 380 Ω (23 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
≥ 23 mA (Cortocircuito linea in ingresso)
Uscita segnaleFunzionam. isolatore galvanico
Segnale d'uscita, corrente0 mA ... 20 mA (attivo)
4 mA ... 20 mA (attivo)
Carico/carico di uscita uscita di corrente< 450 Ω (20 mA)
< 380 Ω (23 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
0 mA (Cortocircuito linea in ingresso)

Alimentazione

DenominazioneFunzionam. isolat. galvanico di alimentaz.
Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 75 mA (24 V DC / 20 mA)
Potenza dissipata< 1,45 W (24 V DC / 20 mA)
DenominazioneFunzionam. isolatore galvanico
Campo tensioni nominali di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 46 mA (24 V DC / 20 mA)
Potenza dissipata< 1,2 W (24 V DC / 20 mA)

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.1,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.16
Lunghezza di spelatura8 mm
CollegamentoConnessione Push-in

Generalità

Numero di canali1
Errore di trasmissione< 0,1 % (del fondo scala)
Errore di trasmissione, tipico< 0,05 % (del fondo scala)
Coefficiente termico massimo< 0,01 %/K
Tempo di risposta (10-90%)1,3 ms (con salto 4 mA ... 20 mA, tip.)
Segnalazione statoLED verde (tensione di alimentazione PWR)
Classe di combustibilità a norma UL 94V0
Compatibilità elettromagneticaConformità alla direttiva EMC
EmissioniEN 61000-6-4
Materiale custodiaPA 6.6-FR
Coloregrigio
DenominazioneIngresso/uscita/alimentazione
Separazione galvanica300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1))
2,5 kV (50 Hz, 1 min., tensione di prova)
DenominazioneUscita 1/uscita 2
Separazione galvanica1,5 kV AC (50 Hz, 1 min., tensione di prova)
ConformitàCE conforme, inoltre norma EN 61326-1
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4
SIL2

Comunicazioni dati (bypass)

Funzione HARTsì
ProtocolliHART

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Difformità tipica dal valore finale del campo di misura3 %
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Difformità tipica dal valore finale del campo di misura3 %
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Difformità tipica dal valore finale del campo di misura3 %

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme, inoltre norma EN 61326-1
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCA
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
