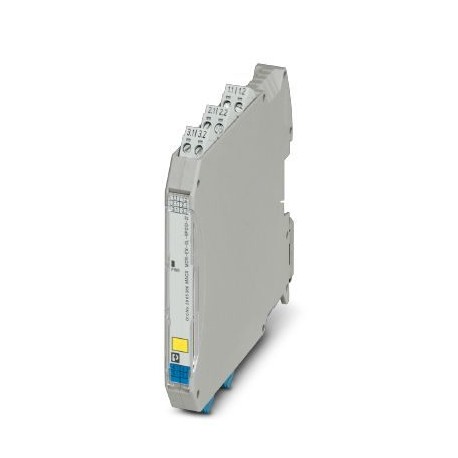

PHOENIX_CONTACT MACX MCR-EX-SL-RPSSI-2I 2865366 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

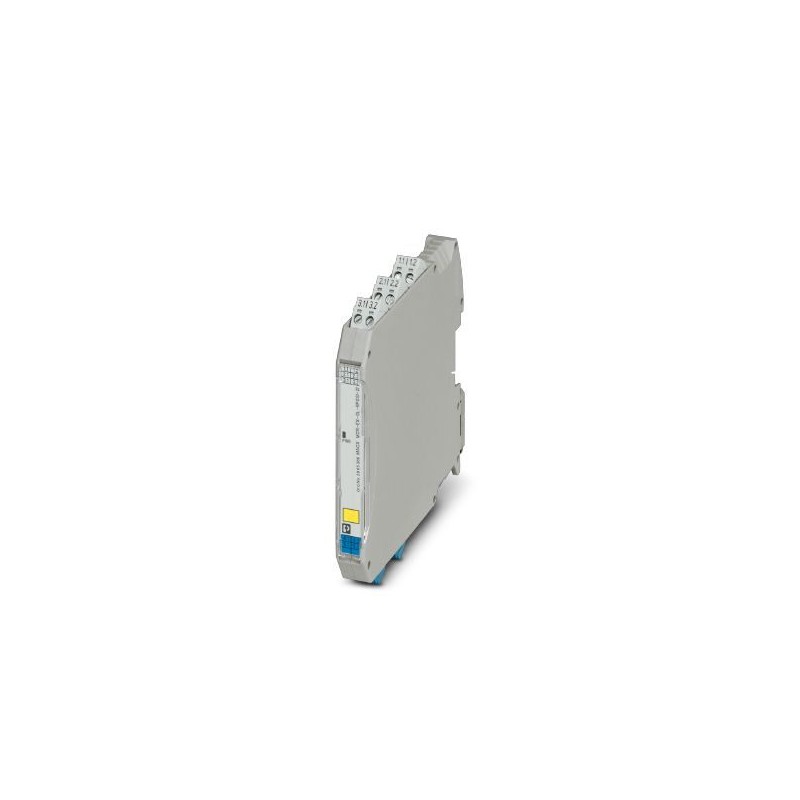

MACX MCR-EX-SL-RPSSI-2I 2865366 PHOENIX CONTACT Isolatori galv. alim.

Riferimento: MACX MCR-EX-SL-RPSSI-2I

Codice: 2865366

Produttore: PHOENIX_CONTACT

Descrizione:

Isolatori galv. alim.
Trasduttore di potenza a sicurezza intrinseca Condizionatore di segnale di alimentazione e condizionatore di segnale di ingresso, HART trasparente. Trasferisce segnali 0/4-20 mA alimentati o attivati separati galvanicamente dalla zona Ex a due carichi nella zona sicura. Separazione galvanica a 4 vie, collegamento a vite, SIL, PL.

Categorie:

  • sensori > amplificatore di isolamento
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 446,16 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2865366
Pezzi/conf.1 PZ
Sales keyCK3111 -
Pagina catalogoPagina 141 (C_5_2017)
GTIN4046356160384
Peso per pezzo (confezione esclusa)170,700 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Larghezza12,5 mm
Altezza99 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 60 °C (Posizione di montaggio a piacere)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Altezza massima≤ 2000 m
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.

Dati di ingresso

Ingresso segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'ingresso, corrente4 mA ... 20 mA
Tensione di aliment. transmitter> 16 V (20 mA)
> 15,1 V (23 mA)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)
Protezione contro inversione di polarità e contro le sovratensionisì
Ingresso segnaleFunzionam. isolatore galvanico
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Caduta di tensioneca. 3,9 V (in funzionamento isolatore galvanico d'ingresso)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)

Dati di uscita

Uscita segnaleFunzionam. isolat. galvanico di alimentaz.
Segnale d'uscita, corrente4 mA ... 20 mA (Uscita 1 e uscita 2 attive)
Carico/carico di uscita uscita di corrente< 450 Ω (20 mA)
< 380 Ω (23 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
≥ 23 mA (Cortocircuito linea in ingresso)
Uscita segnaleFunzionam. isolatore galvanico
Segnale d'uscita, corrente0 mA ... 20 mA (attivo)
4 mA ... 20 mA (attivo)
Carico/carico di uscita uscita di corrente< 450 Ω (20 mA)
< 380 Ω (23 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
0 mA (Cortocircuito linea in ingresso)

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 75 mA (24 V DC / 20 mA)
Potenza dissipata< 1,45 W (24 V DC / 20 mA)
Campo tensioni nominali di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 46 mA (24 V DC / 20 mA)
Potenza dissipata< 1,1 W (24 V DC / 20 mA)

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.14
Lunghezza di spelatura7 mm
FilettaturaM3
CollegamentoConnessione a vite
Coppia min.0,5 Nm
Coppia max.0,6 Nm

Generalità

Numero di canali1
Errore di trasmissione< 0,1 % (del fondo scala)
Errore di trasmissione, tipico< 0,05 % (del fondo scala)
Coefficiente termico massimo< 0,01 %/K
Tempo di risposta (10-90%)1,3 ms (con salto 4 mA ... 20 mA, tip.)
Segnalazione statoLED verde (tensione di alimentazione PWR)
Classe di combustibilità a norma UL 94V0
Compatibilità elettromagneticaConformità alla direttiva EMC
EmissioniEN 61000-6-4
Materiale custodiaPA 6.6-FR
Coloregrigio
DenominazioneIngresso/uscita/alimentazione
Separazione galvanica300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1))
2,5 kV (50 Hz, 1 min., tensione di prova)
DenominazioneIngresso/uscita
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
Denominazioneingresso/alimentazione
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
DenominazioneUscita 1/uscita 2
Separazione galvanica1,5 kV AC (50 Hz, 1 min., tensione di prova)
ConformitàCE conforme, oltre alla norma EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, USA / CanadaClass I Div 2; IS for Class I, II, III Div 1
SIL2

Comunicazioni dati (bypass)

Funzione HARTsì
ProtocolliHART

Dati tecnici di sicurezza

FunzionamentoFunzionam. isolat. galvanico di alimentaz.
Max. tensione d’uscita Uo25,2 V
Max. corrente in uscita Io93 mA
Max. potenza in uscita Po587 mW
GruppoIIC
Max. induttività esterna Lo2 mH
Max. capacità esterna Co107 nF
GruppoIIB
Max. induttività esterna Lo4 mH
Max. capacità esterna Co820 nF
Tensione massima di sicurezza Um253 V AC (125 V DC)
FunzionamentoFunzionam. isolatore galvanico
Tensione d’ingresso Ui≤ 30 V
Corrente d'ingresso Ii≤ 150 mA
Induttanza interna max. Litrascurabile
Capacità interna max. Citrascurabile

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme, oltre alla norma EN 61326
ATEX II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
IECEx[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
UL, USA / CanadaClass I Div 2; IS for Class I, II, III Div 1
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCA
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board
GruppoIIC
IIB

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2865366 Sensori (EC002653)

Nome caratteristicatipo di alimentazione elettrica (EF001469)
Valore caratteristicaaltro
Nome caratteristicatensione di alimentazione nominale DC (EF007078)
Valore caratteristica19.2 V
Nome caratteristicanumero di zone d'ingresso -60 mV ... +60 mV (EF006927)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -100 mV ... +100 mV (EF006912)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -300 mV ... +300 mV (EF006920)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -500 mV ... +500 mV (EF006926)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -1 V ... +1 V (EF006906)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -2 V ... +2 V (EF006913)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -2.5 V ... +2.5 V (EF006915)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -5 V ... +5 V (EF006923)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -10 V ... +10 V (EF006909)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -20 V ... +20 V (EF006917)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mV ... 60 mV (EF006905)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mV ... 100 mV (EF006893)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mV ... 200 mV (EF006898)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mV ... 300 mV (EF006901)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mV ... 500 mV (EF006904)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 1 V (EF006890)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 2 V (EF006894)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 2.5 V (EF006895)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 5 V (EF006903)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 10 V (EF006892)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 20 V (EF006897)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 24 V (EF006899)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 V ... 30 V (EF006900)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 1 V ... 5 V (EF006907)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 2 V ... 10 V (EF006914)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso +5 V ... -5 V (EF006889)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso +10 V ... -10 V (EF006888)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 5 V ... 0 V (EF006924)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 5 V ... 1 V (EF006925)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 10 V ... 0 V (EF006910)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 10 V ... 2 V (EF006911)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mA ... 5 mA (EF006902)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mA ... 10 mA (EF006891)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 0 mA ... 20 mA (EF006896)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 4 mA ... 20 mA (EF006921)
Valore caratteristica1
Nome caratteristicanumero di zone d'ingresso -5 mA ... +5 mA (EF006922)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -10 mA ... +10 mA (EF006908)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso -20 mA ... +20 mA (EF006916)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 20 mA ... 0 mA (EF006918)
Valore caratteristica0
Nome caratteristicanumero di zone d'ingresso 20 mA ... 4 mA (EF006919)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -60 mV ... +60 mV (EF006880)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -100 mV ... +100 mV (EF006865)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -300 mV ... +300 mV (EF006873)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -500 mV ... +500 mV (EF006879)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -1 V ... +1 V (EF006859)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -2 V ... +2 V (EF006866)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -2.5 V ... +2.5 V (EF006868)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -5 V ... +5 V (EF006876)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -10 V ... +10 V (EF006862)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -20 V ... +20 V (EF006870)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mV ... 60 mV (EF006858)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mV ... 100 mV (EF006846)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mV ... 200 mV (EF006851)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mV ... 300 mV (EF006854)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mV ... 500 mV (EF006857)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 1 V (EF006843)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 2 V (EF006847)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 2.5 V (EF006848)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 5 V (EF006856)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 10 V (EF006845)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 20 V (EF006850)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 24 V (EF006852)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 V ... 30 V (EF006853)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 1 V ... 5 V (EF006860)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 2 V ... 10 V (EF006867)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita +5 V ... -5 V (EF006842)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita +10 V ... -10 V (EF006841)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 5 V ... 0 V (EF006877)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 5 V ... 1 V (EF006878)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 10 V ... 0 V (EF006863)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 10 V ... 2 V (EF006864)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mA ... 5 mA (EF006855)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mA ... 10 mA (EF006844)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 0 mA ... 20 mA (EF006849)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 4 mA ... 20 mA (EF006874)
Valore caratteristica1
Nome caratteristicanumero di zone d'uscita -5 mA ... +5 mA (EF006875)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -10 mA ... +10 mA (EF006861)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita -20 mA ... +20 mA (EF006869)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 20 mA ... 0 mA (EF006871)
Valore caratteristica0
Nome caratteristicanumero di zone d'uscita 20 mA ... 4 mA (EF006872)
Valore caratteristica0
Nome caratteristicanumero di canali (EF000259)
Valore caratteristica1
Nome caratteristicauscita di segnalazione guasti (EF007499)
Valore caratteristicaNo
Nome caratteristicaa sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112)
Valore caratteristicaSì
Nome caratteristicaseparazione galvanica tra gli ingressi (EF007224)
Valore caratteristicaNo
Nome caratteristicaaltezza (EF000040)
Valore caratteristica112.5 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica113.7 mm
Nome caratteristicaassorbimento di potenza (EF000346)
Valore caratteristica1.8 W
Nome caratteristicacarico (EF007096)
Valore caratteristica450 Ohm
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicaderiva di temperatura (EF007507)
Valore caratteristica0.01 %/K
Nome caratteristicaforma dell'apparecchio (EF007276)
Valore caratteristicaapparecchio da incasso
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicafissaggio a scatto guida portante
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
