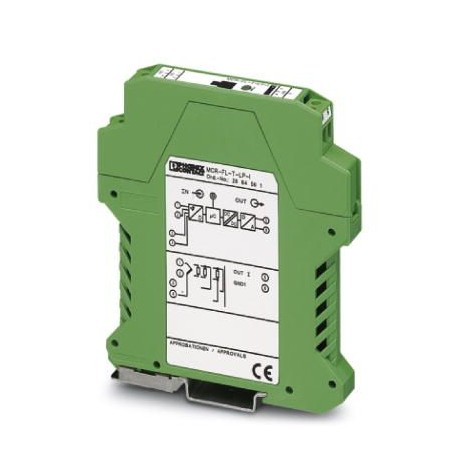

MCR-FL-T-LP-I 2864561 PHOENIX CONTACT Convertitore di temperatura
MCR-FL-T-LP-I
2864561
PHOENIX_CONTACT
Convertitore di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864561 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1322 - |
| Pagina catalogo | Pagina 196 (C_5_2017) |
| GTIN | 4017918899820 |
| Peso per pezzo (confezione esclusa) | 105,600 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Dati d'ingresso
| Configurabile/Programmabile | sì, programmabile |
|---|---|
| Tipi di sensori utilizzabili (RTD) | Pt-, Ni- (100,500,1000); campo di misura minimo 10 K |
| Tipi di sensori utilizzabili (TC) | B, C, D, E, J, K, L, N, R, S, T, U; campo di misura minimo 50 K/500 K |
| Intervallo di resistenza lineare | Potenziometro da 10Ω a 400 Ω e da 10 Ω a 2000 Ω; campo di misura minimo 10 Ω/100Ω |
| Tecnica di connessione | 2, 3, 4 conduttori |
Dati d'uscita
| Denominazione uscita | Uscita in corrente |
|---|---|
| Numero di uscite | 1 |
| Configurabile/Programmabile | sì |
| Segnale d'uscita, corrente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Corrente d'uscita in caso di rottura cavo | ≤ 3,6 mA o ≥ 21 mA (configurabili) |
| Corrente in uscita in presenza di cortocircuito | ≤ 3,6 mA o ≥ 21 mA (regolabile, non per termocoppie) |
| Campo corrente in uscita in presenza della soglia massima superiore/inferiore | ≤ 20,5 mA / ≥ 3,8 mA (salita/discesa lineare) |
| Carico/carico di uscita uscita di corrente | max. (Valimentazione- 12 V) / 0,023 A (uscita in corrente) |
Alimentazione
| Denominazione | Loop Powered |
|---|---|
| Range tensione di alimentazione | 12 V DC ... 35 V DC |
| Max. corrente assorbita | < 3,5 mA |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Errore di trasmissione termoresistenze | 0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000) |
|---|---|
| Errore di trasmissione termocoppie | tip. 0,5 K (K, J, T, E, L, U), 1,0 K (N, C, D), 2,0 K (S, B, R) |
| Errore di trasmissione trasduttore di resistenza | ± 0,1Ω (10...400 Ω), ± 1,5 Ω (10...2000 Ω) |
| Errore di trasmissione trasduttore di tensione | ± 20 µV (-10...100 mV) |
| Tempo di risposta (10-90%) | < 2 s |
| Ritardo di accensione | 4 s |
| Tensione di prova ingresso/uscita | 2 kV (50 Hz, 1 min) |
| Emissione disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Immunità ai disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Colore | verde |
| Materiale custodia | Poliammide PA non rinforzato |
| Posizione d'installazione | a scelta |
| Configurazione | tramite software di configurazione MCR-PI-CONF-WIN |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
Normative e prescrizioni
| Emissione disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
|---|---|
| Immunità ai disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Attacco a norma | CUL |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2864561-MCR-FL-T-LP-I | 122 Kbytes |
|
