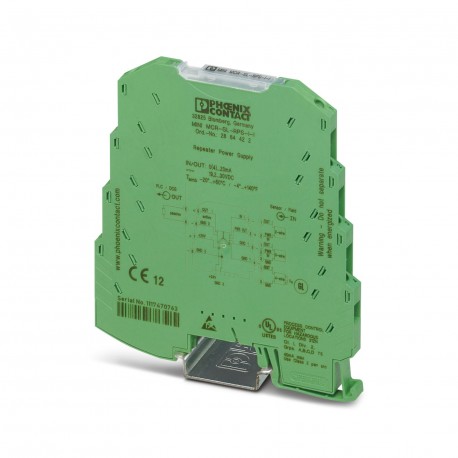

MINI MCR-SL-RPS-I-I
2864422
PHOENIX_CONTACT
1
Isolatori galv. alim.
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2864422 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK1211 - |
Pagina catalogo | Pagina 99 (C_7_2015) |
GTIN | 4017918956165 |
Peso per pezzo (confezione esclusa) | 72,000 g |
Numero tariffa doganale | 85437090 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Descrizione dell'ingresso | Ingresso di corrente (circuito sensore) |
---|---|
Numero ingressi | 1 |
Segnale d'ingresso, corrente | 4 mA ... 20 mA (Funzionamento da isolatore galvanico di alimentazione e da isolatore) |
0 mA ... 20 mA (Funzionamento da isolatore) | |
Corrente in ingresso max. | 28 mA |
Resistenza d'ingresso ingresso corrente | ca. 50 Ω |
Tensione di aliment. transmitter | UB- max. 4,5 V con carico di 0 mA ... 20 mA |
Intervallo tensione di aliment. transmitter | 14,7 V DC ... 25,5 V DC |
Denominazione uscita | Uscita in corrente |
---|---|
Numero di uscite | 1 |
Segnale d'uscita, corrente | 4 mA ... 20 mA (Funzionamento da isolatore galvanico di alimentazione e da isolatore) |
0 mA ... 20 mA (Funzionamento da isolatore) | |
Corrente d'uscita max. | 28 mA |
Carico/carico di uscita uscita di corrente | ≤ 500 Ω (I = 20 mA) |
Ripple | < 20 mVeff(con 500 Ω) |
Trasmissione | 1:1 per segnale di ingresso |
Tensione nominale | 24 V DC |
---|---|
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
Potenza assorbita | < 900 mW (con 24 V DC e in funzionamento da isolatore di alimentazione galvanico) |
< 600 mW (con 24 V DC e in funzionamento da isolatore) |
Collegamento | Connessione a vite |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 26 |
Sezione trasversale conduttore AWG max. | 12 |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Lunghezza di spelatura | 12 mm |
Filettatura | M3 |
Numero di canali | 1 |
---|---|
Errore di trasmissione | ≤ 0,2 % (del fondo scala) |
Errore di trasmissione, tipico | ≤ 0,1 % (del fondo scala) |
Coefficiente termico massimo | < 0,01 %/K |
Coefficiente termico tipico | < 0,002 %/K |
Frequenza limite (3 dB) | ca. 100 Hz |
Tempo di risposta (10-90%) | ca. 3,5 ms |
Circuito di protezione | protezione da fenomeni transitori |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Categoria di sovratensione | II |
Grado d'inquinamento | 2 |
Tensione di isolamento nominale | 50 V AC/DC |
Tensione di prova ingresso/uscita/alimentazione | 1,5 kV (50 Hz, 1 min) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Emissione disturbi | EN 61000-6-4 |
Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Colore | verde |
Materiale custodia | PBT |
Posizione d'installazione | a scelta |
Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori per guide di supporto (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Cod.Art. 2869728), inseribili a scatto sulle guide da 35 mm secondo EN 60715. |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T5 | |
GL | GL EMC 2 D |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
---|---|
Norme/Disposizioni | EN 61000-4-3 |
Difformità tipica dal valore finale del campo di misura | 10 % |
Denominazione | Disturbi transitori rapidi (Burst) |
Norme/Disposizioni | EN 61000-4-4 |
Difformità tipica dal valore finale del campo di misura | 10 % |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Difformità tipica dal valore finale del campo di misura | 10 % |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
---|---|
Emissione disturbi | EN 61000-6-4 |
Attacco a norma | CUL |
Norme/Disposizioni | EN 61000-4-2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
Norme/Disposizioni | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T5 | |
GL | GL EMC 2 D |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
