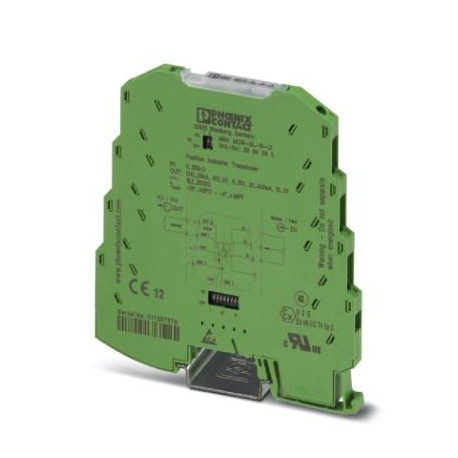

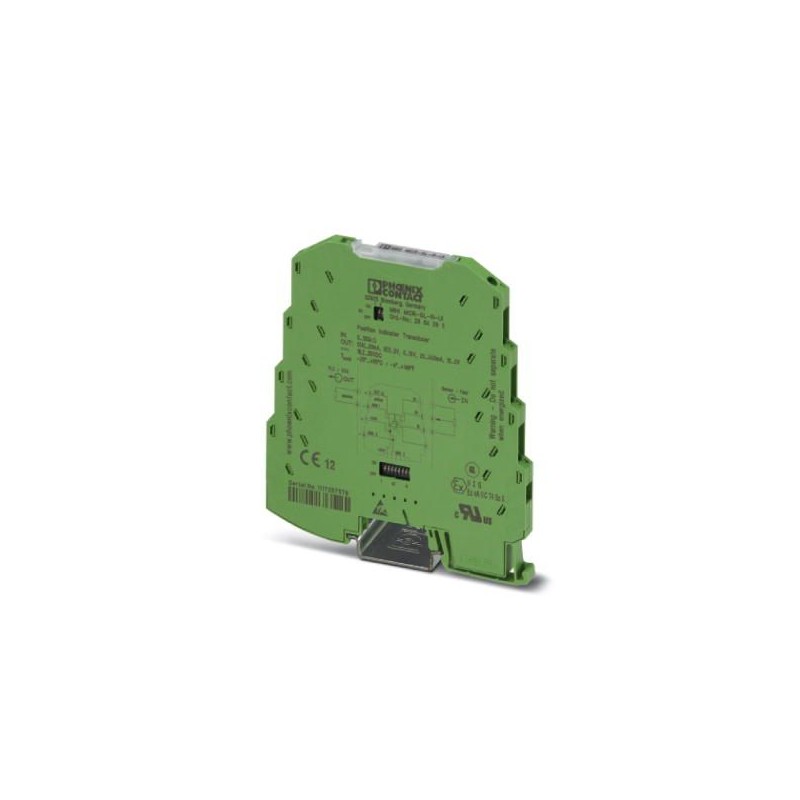

MINI MCR-SL-R-UI 2864095 PHOENIX CONTACT Convertitore resistenza/potenziometri Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-SL-R-UI 2864095 PHOENIX CONTACT Convertitore resistenza/potenziometri

MINI MCR-SL-R-UI

2864095

PHOENIX_CONTACT

Convertitore resistenza/potenziometri

Convertitore di posizione del potenziometro MCR per la conversione delle posizioni del potenziometro in un segnale analogico normalizzato, 0 ingressi Ω ... 100 Ω a 0 kΩ ... 100 kΩ

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $357.79
Prezzo unitario: $357.79
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2864095
Pezzi/conf.1 PZ
Sales keyCK1232 -
Pagina catalogoPagina 111 (C_7_2015)
GTIN4046356046442
Peso per pezzo (confezione esclusa)73,170 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Potenziometro100 Ω ... 100 kΩ
Tensione di riferimento< 3,6 V

Dati d'uscita

Segnale d'uscita, tensione0 V ... 5 V
0 V ... 10 V
1 V ... 5 V
10 V ... 0 V
Segnale d'uscita, corrente0 mA ... 20 mA
4 mA ... 20 mA
20 mA ... 0 mA
20 mA ... 4 mA
Segnale d'uscita, tensione massima12,5 V
Segnale d'uscita, corrente massima23 mA
Carico/carico di uscita uscita di tensione> 10 kΩ
Carico/carico di uscita uscita di corrente< 500 Ω (20 mA)

Alimentazione

Tensione di alimentazione24 V DC
19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Corrente assorbita< 25 mA (con 24 V DC)

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.26
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura12 mm
FilettaturaM3
CollegamentoConnessione a vite

Generalità

Errore di trasmissione< 0,2 %
Coefficiente termico massimo< 0,02 %/K
Coefficiente termico tipico< 0,02 %/K
Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Materiale custodiaPBT
Coloreverde
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Difformità tipica dal valore finale del campo di misura5 %

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Attacco a normaCUL
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Isolamento galvanicoIsolamento base a norma EN 61010
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T4
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2864095 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale DC (EF007078) 19.2 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 0
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 1
numero di zone d'uscita 0 V ... 10 V (EF006845) 1
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 1
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 1
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 1
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 1
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 1
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 1
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
SIL secondo IEC 61508 (EF009889) senza
altezza (EF000040) 93.1 mm
larghezza (EF000008) 6.2 mm
profondità (EF000049) 101.2 mm
assorbimento di potenza (EF000346) 0.5 W
carico (EF007096) 500 Ohm
temperatura d'esercizio (EF002393) -20 °C
deriva di temperatura (EF007507) 0.02 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) raccordo a vite
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf 29 Mbytes
PHOENIX CONTACT-2864095-MINI MCR-SL-R-UI 153 Kbytes PHOENIX CONTACT-2864095-MINI MCR-SL-R-UI
