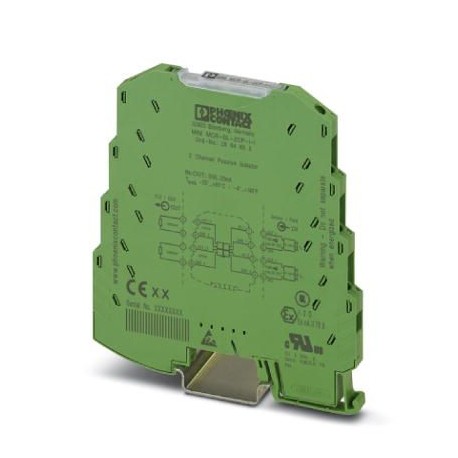

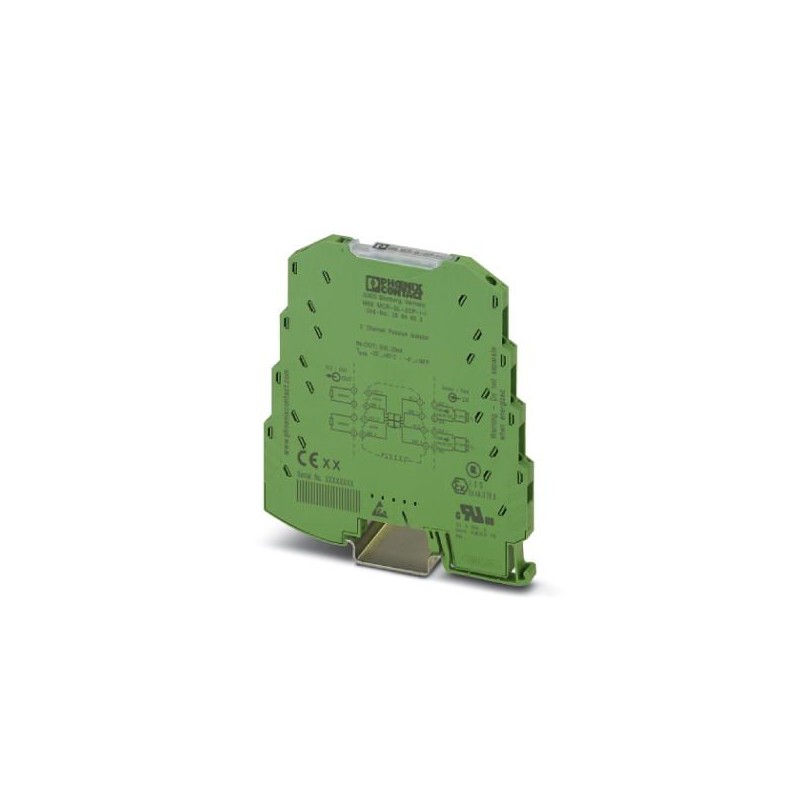

MINI MCR-SL-2CP-I-I 2864655 PHOENIX CONTACT Isolatori passivi Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI MCR-SL-2CP-I-I 2864655 PHOENIX CONTACT Isolatori passivi

MINI MCR-SL-2CP-I-I

2864655

PHOENIX_CONTACT

Isolatori passivi

Separatore passivo MCR, a due canali, per la separazione galvanica di segnali di corrente senza tensione di alimentazione, con collegamento a vite

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $414.73
Prezzo unitario: $414.73
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2864655
Pezzi/conf.1 PZ
Sales keyCK1213 -
Pagina catalogoPagina 101 (C_7_2015)
GTIN4017918974893
Peso per pezzo (confezione esclusa)61,000 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Descrizione dell'ingressoIngresso corrente
Numero ingressi2
Configurabile/Programmabileno
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Corrente in ingresso max.18 V
40 mA
Corrente d’interventoca. 190 µA
Limitazione tensione d'ingresso< 2 V (20 mA)
Tensione dissipata1,9 V (I = 20 mA)

Dati d'uscita

Denominazione uscitaUscita in corrente
Numero di uscite2
Configurabile/Programmabileno
Segnale d'uscita, corrente0 mA ... 20 mA
4 mA ... 20 mA
Carico/carico di uscita uscita di corrente< 600 Ω (con I = segnale in uscita 20 mA)
Ripple< 10 mVeff(con 600 Ω)
Trasmissione1:1 per segnale di ingresso

Alimentazione

Range tensione di alimentazionenon è necessaria tensione di alimentazione ausiliaria
Potenza assorbita34 mW (per canale)

Dati di collegamento

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.26
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura12 mm
FilettaturaM3

Generalità

Numero di canali2
Errore di trasmissione≤ 0,1 % (del fondo scala)
Coefficiente termico massimo≤ 0,002 %/K (del valore misurato/ 100 Ω carico)
Coefficiente termico tipico< 0,002 %/K (del valore misurato/ 100 Ω carico)
Anomalia supplementare, dipendente dal carico< 0,03 % (del valore misurato/ 100 Ω carico)
Frequenza limite (3 dB)75 Hz
Tempo di risposta (10-90%)5 ms (con un carico di 600 Ω)
Isolamento galvanicoIsolamento base a norma EN 61010
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale50 V AC/DC
Tensione di prova ingresso/uscita1,5 kV (50 Hz, 1 min)
Tensione di prova canale/canale1,5 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloreverde
Materiale custodiaPBT
Posizione d'installazionea scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
ConformitàCE conforme
ATEX II 3 G Ex nA II T6 X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Criterio di valutazioneA
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Criterio di valutazioneB
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Criterio di valutazioneA

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Criterio di valutazioneA
Norme/DisposizioniEN 61000-4-4
EN 61000-4-5
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Criterio di valutazioneA
Isolamento galvanicoIsolamento base a norma EN 61010
ConformitàCE conforme
ATEX II 3 G Ex nA II T6 X
UL, USA / CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D
GLGL EMC 2 D
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2864655 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 1
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 0
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 1
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 1
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 2
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) Sì
SIL secondo IEC 61508 (EF009889) senza
altezza (EF000040) 93.1 mm
larghezza (EF000008) 6.2 mm
profondità (EF000049) 101.2 mm
assorbimento di potenza (EF000346) 0.034 W
carico (EF007096) 600 Ohm
temperatura d'esercizio (EF002393) -20 °C
deriva di temperatura (EF007507) 0.002 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) raccordo a vite
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20
