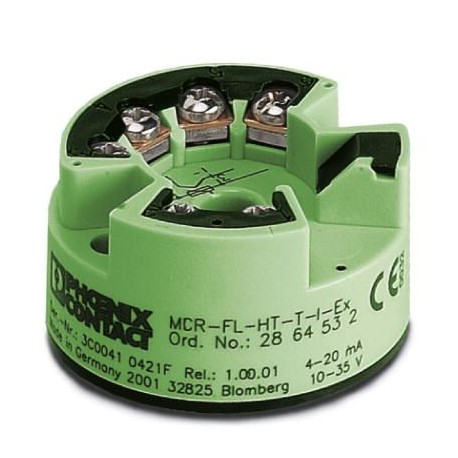

MCR-FL-HT-T-I-EX 2864532 PHOENIX CONTACT Convertitori per sonde di temperatura
MCR-FL-HT-T-I-EX
2864532
PHOENIX_CONTACT
Convertitori per sonde di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864532 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3322 - |
| Pagina catalogo | Pagina 190 (C_5_2017) |
| GTIN | 4017918893231 |
| Peso per pezzo (confezione esclusa) | 82,300 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Dati di ingresso
| Configurabile/Programmabile | sì, programmabile |
|---|---|
| Tipi di sensori utilizzabili (RTD) | Pt-, Ni- (100,500,1000); campo di misura min. 10 K |
| Tipi di sensori utilizzabili (TC) | B, C, D, E, J, K, L, N, R, S, T, U; campo di misura min. 50 K/500 K |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Campo segnale in ingresso | 10 Ω ... 400 Ω (Campo di misura min. 10 Ω) |
| 10 Ω ... 2000 Ω (Campo di misura min. 100 Ω) | |
| -10 mV ... 100 mV (Campo di misura min. 5 mV) |
Dati di uscita
| Configurabile/Programmabile | sì, programmabile |
|---|---|
| Segnale d'uscita, corrente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Segnale d'uscita, corrente massima | ≤ 25 mA |
| Corrente in uscita in presenza di cortocircuito | ≤ 3,6 mA o ≥ 21 mA (regolabile, non per termocoppie) |
| Corrente d'uscita in caso di rottura cavo | ≤ 3,6 mA o ≥ 21 mA (configurabili) |
| Campo corrente in uscita in presenza della soglia massima superiore/inferiore | 3,8 mA ... 20,5 mA (salita/discesa lineare) |
| Carico/carico di uscita uscita di corrente | ≤ 720 Ω (con UV= 24 V; Ualimentazione- 8 V / 0,025 A) |
| Configurabile/Programmabile | no |
Alimentazione
| Denominazione | Loop Powered |
|---|---|
| Range tensione di alimentazione | 8 V DC ... 30 V DC |
| Max. corrente assorbita | < 3,5 mA |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,75 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,75 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 15 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Tempo di risposta (10-90%) | < 2 s |
|---|---|
| Ritardo di accensione | 6 s |
| Configurazione | tramite software di configurazione MCR-PI-CONF-WIN |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | raccomandazione NAMUR NE 21 |
| Materiale custodia | Policarbonato PC |
| Colore | verde |
| Controllo linea | NE 43 |
| Conformità | CE conforme |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, USA / Canada | cULus |
Dati tecnici di sicurezza
| Max. tensione d’uscita Uo | 8,2 V DC |
|---|---|
| Max. corrente in uscita Io | 4,6 mA |
| Max. potenza in uscita Po | 9,35 mW |
| Temperatura ambiente massima | Categoria 1: T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Gruppo | IIB |
| Max. induttività esterna Lo | 8,5 mH |
| Max. capacità esterna Co | 1,9 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 4,5 mH |
| Max. capacità esterna Co | 974 nF |
| Tensione massima di sicurezza Um | 250 V |
Normative e prescrizioni
| Norme/Disposizioni | raccomandazione NAMUR NE 21 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, USA / Canada | cULus |
| Gruppo | IIB |
| IIC |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2864532-MCR-FL-HT-T-I-EX | 165 Kbytes |
|
