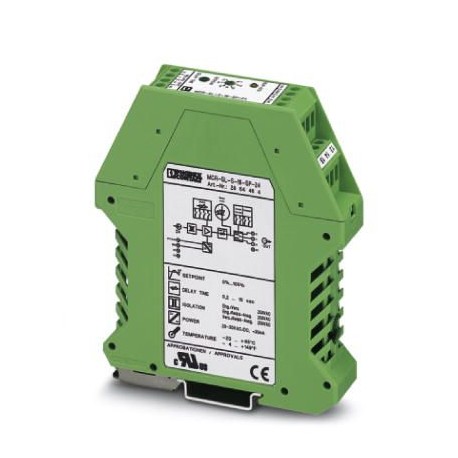

MCR-SL-S- 16-SP- 24 2864464 PHOENIX CONTACT Monitoraggio corrente
MCR-SL-S-16-SP-24
2864464
PHOENIX_CONTACT
Monitoraggio corrente
Regolatore di corrente MCR, per correnti alternate sinusoidali a vuoto 0 ... 16 A AC/ 1 contatto commutato
Relè di corrente MCR, per correnti alternate sinusoidali 0 ... 16 A AC/ 1contatti di scambio
sensori > trasduttore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Convertitori di corrente |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione di isolamento nominale | 300 V AC (verso terra) |
| Errore complessivo | ≤ 1,4 % (Campo di temperatura) |
| Categoria di misura | III |
| Tensione di prova ingresso/uscita | 3,5 kV (50 Hz, 1 min.) |
| Tensione di prova ingresso/alimentazione | 3,5 kV (50 Hz, 1 min.) |
| Circuito di protezione | Prot. contro le sovratensioni; Diodo soppressore 33 V |
| Tempo di risposta (10-90%) | 40 ms |
| Coefficiente termico massimo | < 0,02 %/K |
| Alimentazione | |
| Range tensione di alimentazione | 20 V DC ... 30 V DC |
| Max. corrente assorbita | < 30 mA |
| Misurare: | |
| Campo di misurazione frequenza | 45 Hz ... 60 Hz |
| Misurare | |
| Campo corrente d'ingresso | 0 A AC ... 16 A AC (Sovraccarico continuo consentito: 120%) |
| Sovraccarico ammesso | 2 x IN(permanente) |
| Frequenza nominale fN | 50 Hz |
| 60 Hz | |
| Campo di misurazione frequenza | 45 Hz ... 65 Hz |
| Forma curva | sinusoidale |
| Commutazione: Relè | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Materiale dei contatti | AgSnO, dorato |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| 250 V AC (con rivestimento dorato danneggiato) | |
| Corrente di carico permanente | 50 mA (con rivestimento dorato, 30 V AC/ 36 V DC) |
| 2 A (con rivestimento dorato danneggiato, 250 V AC) | |
| Campo di regolazione del ritardo di risposta | tip. 0,1 s ... 10 s (impostabile mediante potenziometro) |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Collegamento | Connessione passante |
| Dimensioni articolo | |
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Conduttore rotondo | |
| Diametro | 4,2 mm |
| Colore | verde (RAL 6021) |
| Materiale custodia | Poliammide PA non rinforzato |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C (senza condensa) |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
| Norme/Disposizioni | IEC 61010-2-030 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| valore iniziale intervallo di misura corrente (EF008198) | 0 A |
| valore finale dell'intervallo di misura corrente (EF008266) | 16 A |
| frequenza della tensione nominale (EF005737) | 50 Hz |
| funzione di configurazione integrata (EF003064) | No |
| con uscita di commutazione (EF005225) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2864464-MCR-SL-S- 16-SP- 24 | 133 Kbytes |
|
