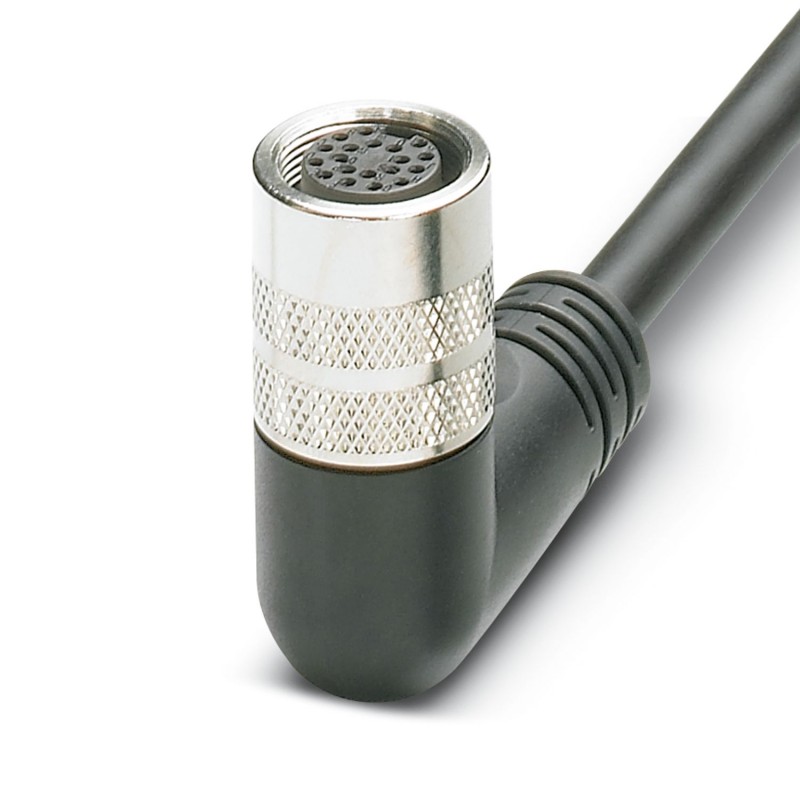

SAC-8P- 5,0-PUR/M16FR 1693681 PHOENIX CONTACT Cavo di uscita
SAC-8P-5,0-PUR/M16FR
1693681
PHOENIX_CONTACT
Cavo di uscita
Cavo principale, applicazione: scatola sensore/attuatore, tipo di collegamento: femmina M8 Metal, numero di stazioni plug-in: 4, numero di poli: 8, codifica: A - standard, occupazione stazioni plug-in: singola, indicazione di stato: No; Collegamento del cavo principale: Collegamento a innesto M16, PUR/PVC, lunghezza del cavo: 5 m, schermatura: no
Cavo principale, applicazione: scatola sensore/attuatore, numero di stazioni plug-in: 4, numero di poli: 8, codifica: A, occupazione stazioni plug-in: singola, indicazione di stato: No; Collegamento del cavo principale: Collegamento a innesto M16, PUR/PVC, lunghezza del cavo: 5 m, schermatura: no, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb < 0,1%) Codice articolo: 1260738
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1693681 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRDAB - |
| Pagina catalogo | Pagina 313 (C_2_2017) |
| GTIN | 4017918189020 |
| Peso per pezzo (confezione esclusa) | 385,700 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 125 V AC |
|---|---|
| 150 V DC | |
| N. poli | 8 |
| Numero degli slot | 4 |
| Tipo di attacco sensore-attuatore | Connettore femmina M8 |
Condizioni ambientali
| Grado di protezione | IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Dati cavo di uscita
| Collegamento | Connessione M16 |
|---|---|
| Lungh. cavo | 5 m |
| Tipo cavo | Cavo di uscita per catena portacavi |
| Sezione linea segnale | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Tensione di alimentazione sezione | 2x 0,75 mm² |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore tensione di alimentazione | 96x 0,10 mm |
| Diametro esterno | 7,1 mm |
| Cicli di piegatura, massimo | 1500000 |
| Raggio di piegatura | 100 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
Materiale isolante
| Materiale custodia | PUR |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | TPU |
| Materiale boccola filettata | Lega Cu |
| Materiale superficie boccola filettata | Nichelato |
| Materiale guarnizione | NBR |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 1-4 / 1 (+ 120 V) = A+M = BN | |
| 1-4 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | femmina (presa) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | piegato ad angolo |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP67 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1693681-SAC-8P- 5,0-PUR/M16FR | 131 Kbytes |
|
