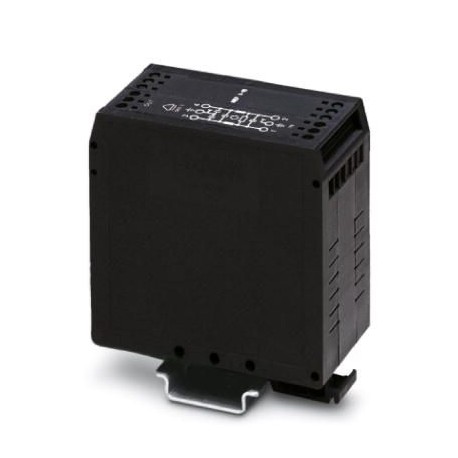

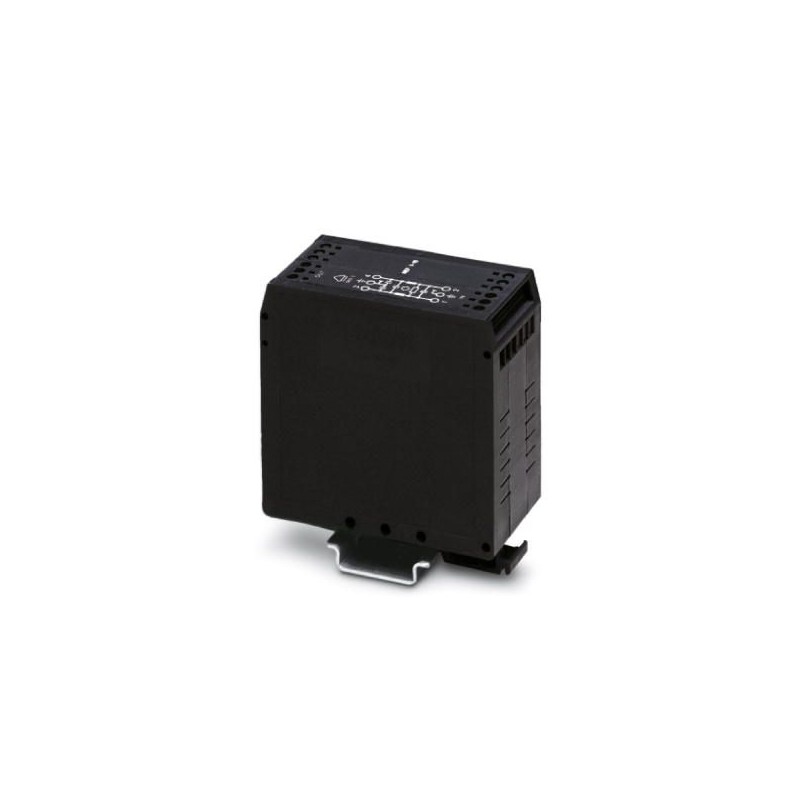

NEF 1-10 2788977 PHOENIX CONTACT Filtro EMC
NEF 1-10
2788977
PHOENIX_CONTACT
Filtro EMC
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2788977 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | CLC111 - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 187 (C_4_2017) |
| GTIN | 4017918072001 |
| Peso per pezzo (confezione esclusa) | 162,670 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-2 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| VDE 0110-1 | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida monolitico |
| N. poli | 2 |
| Direzione di azione | 1L-N & N-PE |
Circuito di protezione
| Massima tensione permanente UC | 264 V AC (L-N) |
|---|---|
| 264 V AC (L-PE) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Corrente di dimensionamento | 10 A (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 0,25 mA |
| Corrente conduttori di terra IPE | ≤ 0,5 mA |
| Attenuazione d’inserzione aE, simm. | > 80 dB (50 Ω / 1 MHz) |
| Attenuazione d’inserzione aE, asimm. | > 40 dB (50 Ω / 1 MHz) |
| Capacità | 2x 470 nF (X2) |
| 2x 2,2 nF (Y2) | |
| Induttività in serie | 2x 1,8 mH (compensate) |
| Prefusibile necessario massimo | 10 A (gL) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2788977-NEF 1-10 | 128 Kbytes |
|
