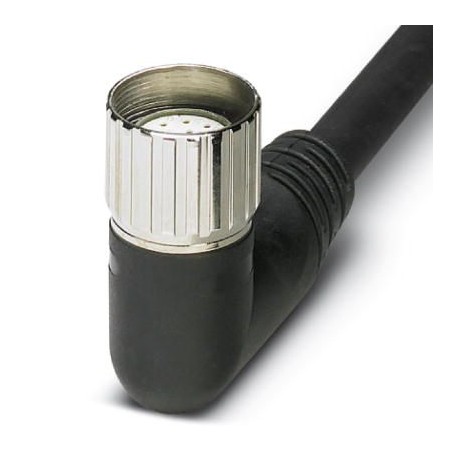

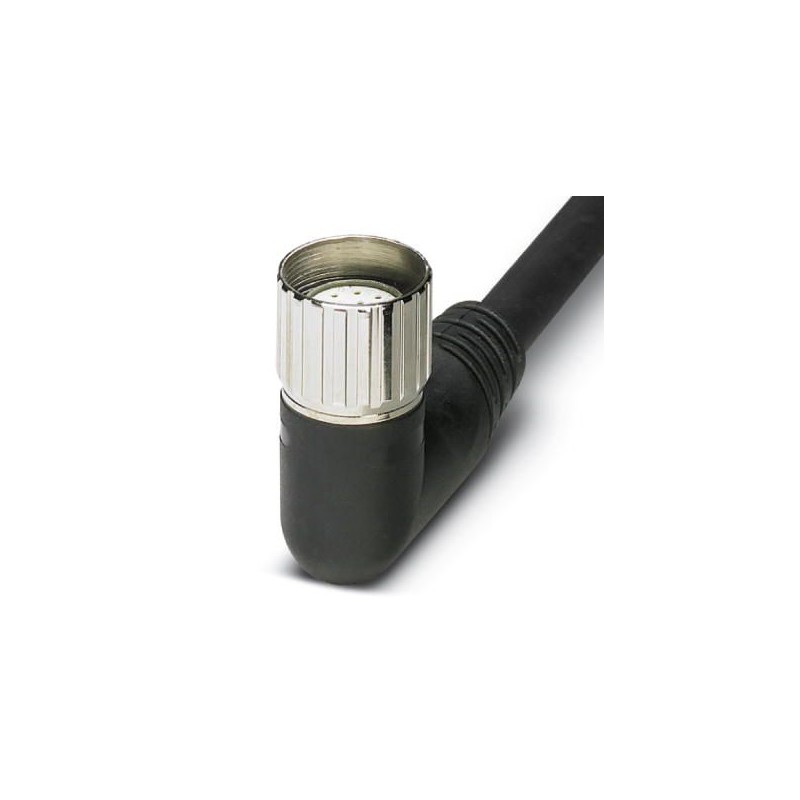

RCK-TWUM/BL12/10,0PUR-U 1684043 PHOENIX CONTACT Cavo di uscita
RCK-TWUM/BL12/10,0PUR-U
1684043
PHOENIX_CONTACT
Cavo di uscita
Collegamento M23 femmina, angolare, 12 poli, con cavo principale da 10 m, pin 9 e 10 collegati
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1684043 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRDBB - |
| Pagina catalogo | Pagina 128 (PC_2009) |
| GTIN | 4017918172077 |
| Peso per pezzo (confezione esclusa) | 1.162,300 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 48 V AC |
|---|---|
| 60 V DC | |
| N. poli | 12 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Nota | La linea principale è pensata per l'impiego su box sensore/attuatore con connessione a innesto M23. |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (connettore / connecttore femmina) |
Materiale isolante
| Materiale custodia | PUR |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 48 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Sezione conduttore | 8x 0,34 mm² (Linea del segnale) |
| 3x 0,75 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 22 |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Spessore parete rivestimento esterno | ≥ 0,38 mm |
| Diametro esterno cavo D | 8,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Peso del cavo | 107,4 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 5 MΩ*km |
| resistenza del conduttore | ≤ 53 Ω/km (Linea del segnale) |
| ≤ 26 Ω/km (Linea di alimentazione) | |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova filo/filo | 2000 V (50 Hz, 5 min) |
| Caratteristiche particolari | privo di silicone |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 12 |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1684043-RCK-TWUM/BL12/10,0PUR-U | 133 Kbytes |
|
