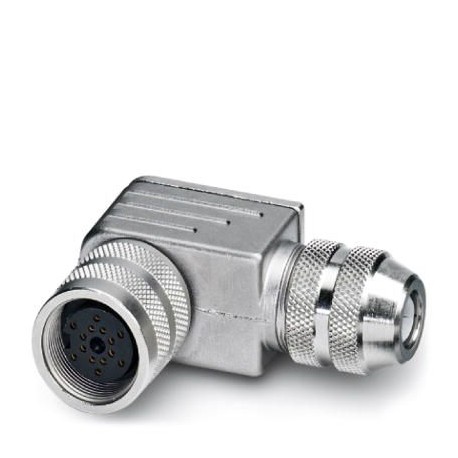

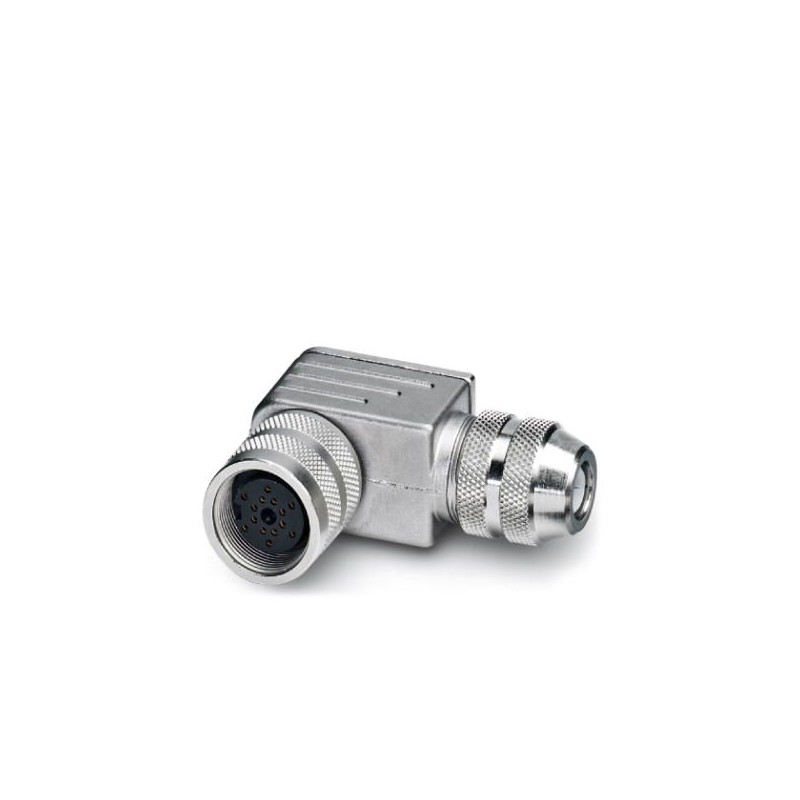

SACC-M16FR-14CON-M 1500253 PHOENIX CONTACT Connettori
SACC-M16FR-14CON-M
1500253
PHOENIX_CONTACT
Connettori
Collegamento M16 femmina, 14 poli, con collegamento a saldare, liberamente configurabile, angolato, per cavi di diametro 6,0 mm... 8,0 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1500253 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3ZDX - |
| Pagina catalogo | Pagina 313 (C_2_2017) |
| GTIN | 4017918587918 |
| Peso per pezzo (confezione esclusa) | 68,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 60 V (Categoria di sovratensione I / Grado d'inquinamento 1) |
|---|---|
| 32 V (Categoria di sovratensione II/Grado d'inquinamento 2) | |
| N. poli | 14 |
| Classe di combustibilità a norma UL 94 | V0 |
Dati cavo di uscita
| Sezione conduttore max. (segnale) | 0,25 mm² |
|---|---|
| Sezione conduttore AWG max. (segnale) | 24 |
| Sezione conduttore max. (energia) | 0,25 mm² |
| Sezione conduttore AWG max. (energia) | 24 |
| Diametro esterno conduttore min. | 6 mm |
| Diametro esterno conduttore max. | 8 mm |
Materiale isolante
| Materiale custodia | CuZn |
|---|---|
| Materiale superficie custodia | Nichelato |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PBT |
| Materiale boccola filettata | pressofuso di zinco |
| Materiale superficie boccola filettata | Nichelato |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 9 / 4 (A) = C = WH/PK | |
| 10 / 4 (A) = N = PK/BN | |
| 1-10 / 1 (+24 V) = A+M = BN | |
| 1-10 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | senza |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 14 |
| tipo di scatola (EF006980) | piegato ad angolo |
| temperatura ambiente (EF002386) | -30 °C |
| tensione nominale (EF000228) | 60 V |
| categoria di sovratensione (EF006785) | I |
| grado di inquinamento (EF006786) | 1 |
| tipo di collegamento elettrico (EF003961) | raccordo da saldare |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1500253-SACC-M16FR-14CON-M | 96 Kbytes |
|
